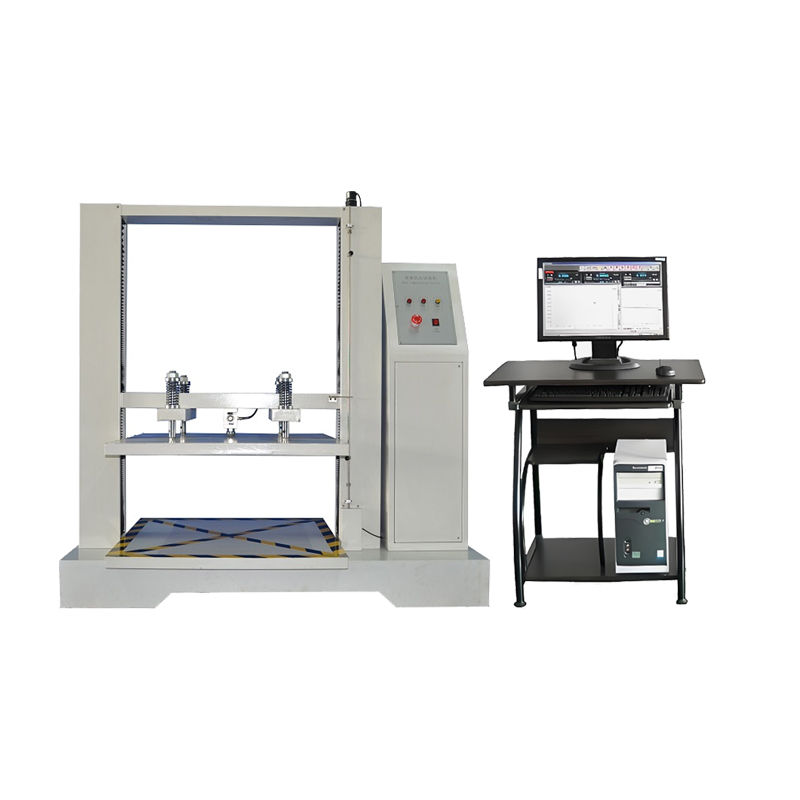

GX-9939P-2 电脑式纸箱抗压试验机｜瓦楞包装 BCT 抗压与堆码蠕变曲线分析平台

在瓦楞纸箱、彩印运输箱、家电包装、电商物流箱及单元货物装载设计中，空箱抗压强度（BCT）决定仓库堆码层数，堆码保压变形量决定长期仓储安全性，力-变形曲线拐点决定楞型失效模式。东莞市广信电子科技有限公司推出的GX-9939P-2电脑式纸箱抗压试验机，采用商用PC主机+自研基于Windows测试软件 + 交流伺服电机驱动双滚珠丝杆结构，以 0~50 mm/min 无段调速（国标抗压默认 10±3 mm/min）配合自动回位与压溃判停，一机覆盖强度试验（压溃）/定值试验（定压测变）/堆码试验（恒载保压 12h、24h）/曲线比对分析四大功能，是纸箱厂、家电包装部、第三方运输包装实验室与科研院所替代"单板液晶抗压机"的高阶数据型升级方案。

本机同时可扩展用于塑料周转箱、蜂窝板箱、纸桶、集装内衬单元货物的垂直压缩评估，兼顾包装材料与广义运输件质控。

一、适用标准与测试依据

GX-9939P-2电脑式纸箱抗压试验机的压板平行度、加载速率、力值溯源与堆码保压逻辑可衔接以下现行规范：

◆抗压与机压堆码：GB/T 4857.4-2008《包装 运输包装件基本试验 第4部分：采用压力试验机进行的抗压和堆码试验方法》（等同 ISO 12048:1994，全部代替 GB/T 4857.4-1992 与 GB/T 4857.16-1990）

◆静载荷堆码（参比）：GB/T 4857.3-2008《包装 运输包装件基本试验 第3部分：静载荷堆码试验方法》（等同 ISO 2234:2000），本机"堆码模式"按该标准恒载保压思想执行，以压力机替代砝码自由加载

◆设备制造标准：QB/T 1048-2004《纸板及纸箱抗压试验机》（轻工行业现行有效）

◆国际互认：ASTM D642-25（2025 版，替代 D642-20，美标运输箱抗压）、TAPPI T804（满装运输箱压缩）、JIS Z0212（日本瓦楞箱压缩）、ISO 12048:1994

◆试样处理：GB/T 4857.2 / GB/T 10739（23±2 ℃、50±5 %RH 预处理 ≥24 h）

◆BCT 设计互证：凯里卡特公式 BCT = f(ECT, 周长, 纸板厚) 与 GB/T 6543 瓦楞纸箱强度等级作数据交叉验证

概念边界：抗压试验（压至溃塌取峰值）与堆码试验（恒压保压观蠕变）是 GB/T 4857.4 同机两种程序，不是两台设备；GX-9939P-2 在基于Windows软件里切模式即可，不用换机。

二、工作原理（电脑式恒速压缩+曲线采集）

满装或空箱试样置于下压板中心，交流伺服马达经双滚珠丝杆驱动上压板以设定速度匀速下行，1/100000 分辨力负荷传感器实时采集压力、光电编码器记录位移，测试软件同步绘制力-变形曲线、力-时间曲线，抗压模式在力值降至峰值70%或试件破坏时自动停机锁存最大抗压值（BCT）；定值模式达预设压力/变形即停；堆码模式按设定力值恒载保压至12 h/24 h/自定义时长，期间连续记录蠕变量与力值波动（±2% 内）；软件支持多条曲线平移比较、自动放大倍率、自定义报表输出。

三、核心结构与测控优势

◆铝挤型封板 + 双滚珠丝杆：高级烤漆铝挤型立柱内置无间隙双丝杆 + 导向柱，载荷效率与刚性高于单柱/C 型机架，偏载低头量极小。

◆交流伺服 + 数字伺服控制：高响应频率交流伺服电机，速度精度 ±0.2% 以内，比变频+PLC 款（GX-9939-05E 同级）稳态更好、低速不抖。

◆Windows 全电脑系统：商用 PC 主机 + 自研中文/英文双语软件，对话框式参数设定、单一画面操作免切换、可自规划报表、可呼叫历史数据、可多曲线比较、具自动回位/校正/放大倍率/自定义试验方法。

◆0~2000 kg 宽量程：1 级准确度，0.001 N 显示分辨，覆盖电商小箱到双瓦楞重箱 BCT 全段；压板 600~1800 mm 多档可选，行程最长 2600 mm。

◆三模式+曲线分析一体：强度/定值/堆码同机切换，软件直接输出峰值力、抗压强度、堆码蠕变率、曲线拐点、ECT 反推参考值。

◆RS232/网络+打印：微型打印机现场出单，或接 PC 出 A4 质检报告，满足 ISO 9001 / CNAS / 运输包装实验室追溯。

◆800 kg 重型机体：AC 220V 车间直插，适合固定实验室台位，不与产线巡检机（如GX-9939-05E）重叠定位。

四、主要技术参数

五、典型应用场域

◆瓦楞纸箱厂：0201 箱 BCT 出厂检验，反向校核 ECT（边压）与凯里卡特公式偏差，输出力-变曲线给客户做堆码论证

◆家电/电子包装：电视、空调、显示器满装运输箱抗压与 24h 堆码蠕变管控

◆电商物流：快递箱、彩盒、周转箱来料定值抽检（定压 200 kg 变形 ≤X mm）+ 批次曲线比对

◆食品/日化：礼盒外箱、瓶装箱堆码高度验证（按 GB/T 4857.3 算安全层数）

◆第三方运输包装实验室：ISTA 系列前置抗压、GB/T 4857 全套包件性能试验、ASTM D642-25 北美跨境互认

◆科研院所：瓦楞结构失效模态研究、不同楞型（A/B/C/E）BCT-ECT 相关性建模

六、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取GX-9939P-1电脑式纸箱抗压试验机的详细报价、技术资料或样品测试。
