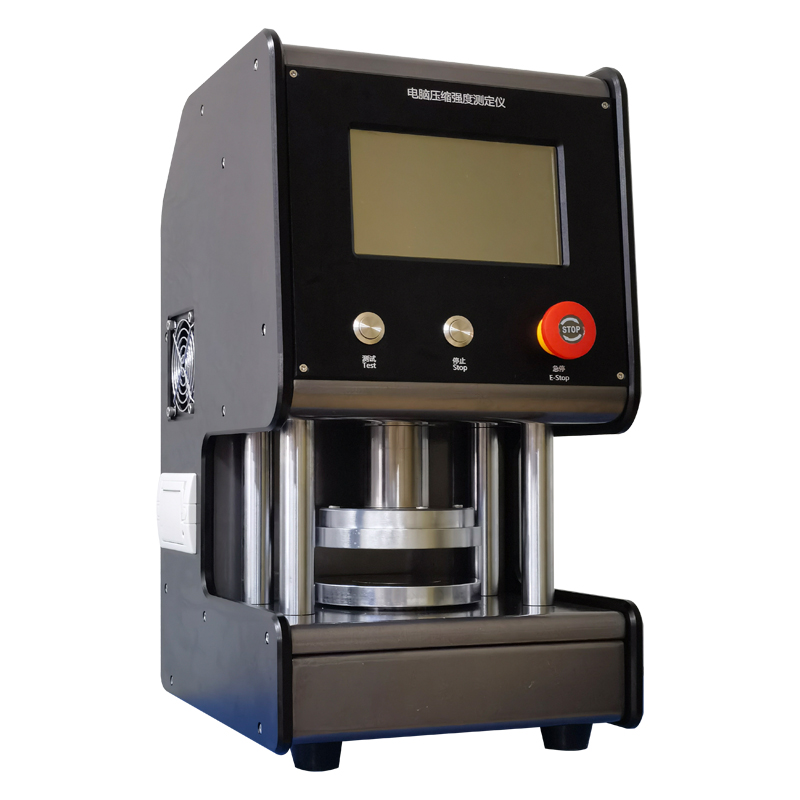

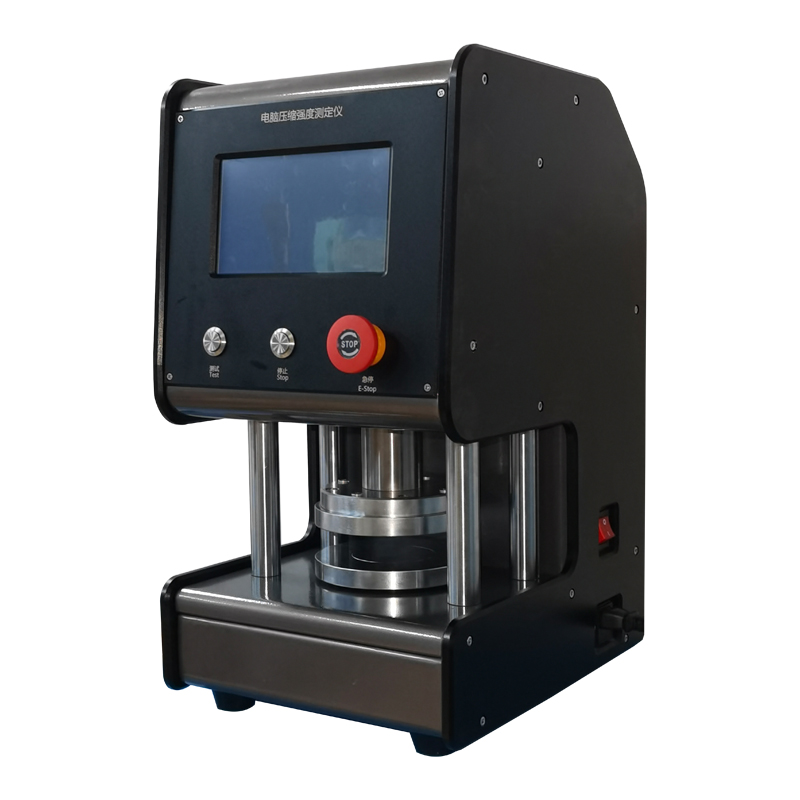

GX-513P 多功能边压环压强度试验机｜瓦楞纸板 ECT/RCT/FCT/PAT 综合压缩平台

在造纸、瓦楞纸箱、彩印包装与终端消费品外箱行业，边压强度（ECT）决定纸箱堆码高度，环压强度（RCT）决定原纸竖向承压，平压（FCT）反映瓦楞芯纸支撑，粘合强度（PAT）关联楞型不脱胶——四项指标共同构成瓦楞材料力学画像。东莞市广信电子科技有限公司推出的 GX-513P多功能边压环压强度试验机，以固定压板式电子压缩结构（动板速度 12.5±1 mm/min，对齐 GB/T 6546-2021 要求）配合 5 寸彩触屏与高精度力传感器，一机覆盖 ECT、RCT、PAT、FCT、CCT、CMT 六大功能，是造纸厂、纸箱厂、原纸贸易商及第三方纸品实验室替代单功能压缩台的合规升级方案。

GX-513P多功能边压环压强度试验机同时可扩展用于塑料桶、集装容器及其他片状材料的恒压、保压、定位移压缩试验，兼顾包装材料与广义压缩质控。

一、适用标准与测试依据

GX-513P 的压板平行度、加载速率、试样夹持与力值溯源可衔接以下现行规范：

◆边压 ECT：GB/T 6546-2021《瓦楞纸板 边压强度的测定》（修改采用 ISO 3037:2013，替代 GB/T 6546-1998）、ISO 3037:2022、TAPPI T811（美标边压参照）

◆环压 RCT：GB/T 2679.8-2019《纸和纸板 环压强度的测定》（参照 ISO 12192:2013）、TAPPI T822 om-22《Ring crush of paperboard (rigid support method)》

◆平压 FCT：GB/T 2679.6-2023《瓦楞芯平压强度测定》（参照 ISO 3035）、TAPPI T825 om-24《Flat crush test of corrugated board》

◆粘合 PAT：GB/T 6548-2011《瓦楞纸板 粘合强度的测定》

◆起楞后 CCT / CMT：GB/T 40168-2021《瓦楞芯纸 实验室起楞后边压强度的测定》、ISO 7263（CMT 瓦楞芯纸平压参照）、TAPPI T809

◆试样处理：GB/T 10739-2023《纸、纸板和纸浆 试样处理和试验的标准大气条件》

注：具体合格阈值（如 B 瓦 ECT ≥X kN/m）由客户规格书或对应标准条款判定，本机负责精准输出峰值力、强度值（N/m、lb/in）与压缩位移。

二、测试原理（固定压板压缩法）

矩形纸板试样置于上下两压板之间，使瓦楞方向垂直于压板平面；驱动板以 12.5±1 mm/min 匀速逼近固定板，对试样施加轴向压力直至压溃，高精度传感器锁定最大峰值力并按试样宽度换算为强度值（ECT：N/m；RCT：kN/m；FCT：kPa）。环压测试时试样卷成环形置入刚性支撑夹具，平压测试用 GX-516 取样器制取 φ50 mm 圆片以刚性支撑法受压，全过程触屏控速、自动回位、自动判溃。

三、核心结构与测控优势

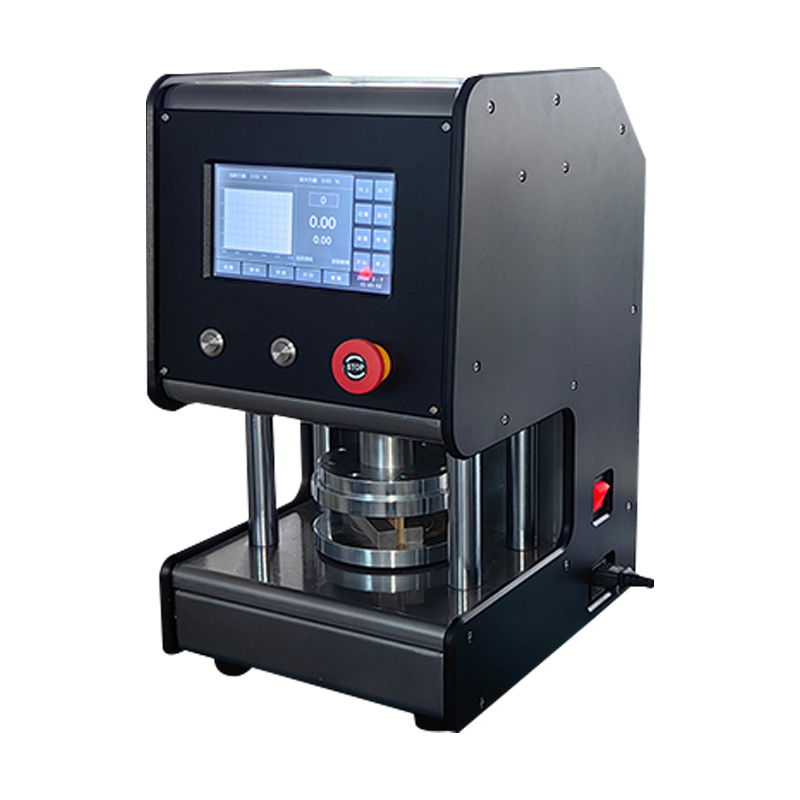

◆5″彩触屏 + 实时曲线：中英文双语言，同屏显示力值、位移、速度、峰值、ECT/RCT/FCT 换算结果；带 RJ45 网络软件选配，可接 MES。

◆高精度力传感：0~3000 N 量程，力值准确度 ≤±0.25% FS，分辨率 0.01 N，优于 JJG 157 压缩试验机工作级要求。

◆四柱定位 + 8 点调平压板：上压板 Φ125 mm / 下压板 Φ130 mm，平行度 ≤0.05 mm，横向刚度极高，消除单柱机“偏载低头”导致的 ECT 数据虚低。

◆精密滚珠丝杆 + 铝合金面板：12.5±1 mm/min 无级调速（0~100 mm/min 可调），久用不窜动；自带空冷散热延长电机寿命。

◆多重保护：上/下限位、过载、轴心偏离（黄铜座套+淬火不锈钢轴）、自动回位、自动存数据，适合产线高频次抽检。

◆多功能附件生态：ECT 取样器（100×25/100×50/美标 50.8×50.8 mm）、RCT 环压夹具、FCT 平压取样器 GX-516、PAT 剥离夹具即插即用，一台主机切换六种试验。

四、主要技术参数

五、典型应用场域

◆瓦楞纸箱厂：三层/五层/七层纸板 ECT 抽检，反向推算堆码层数与安全系数

◆造纸与原纸贸易：挂面纸、瓦楞芯纸 RCT（GB/T 2679.8）、芯纸起楞后 CCT/CMT（GB/T 40168、ISO 7263）

◆彩印包装：纸板粘合强度 PAT（GB/T 6548）监控裱瓦不脱胶

◆瓦楞芯平压：FCT（GB/T 2679.6）评估芯纸支撑与印刷抗压

◆非纸状延伸：塑料桶、集装内衬、海绵块恒压蠕变、保压位移测试（选配宽压板）

◆第三方检测 / 出口订单：对接 ISO 3037 / TAPPI T822 / T825 客户规格书，数据国际可比

六、为何选择广信 GX-513P

相比单功能边压机，GX-513P 用一台 70 kg 四柱机 + 五套夹具生态把 ECT/RCT/PAT/FCT/CCT/CMT 六类纸品压缩试验收进同一个质控节点，省去分购边压机、环压机、平压机的场地与校准成本；相比进口压缩台，它保留 0.01 N 分辨、≤0.05 mm 压板平行度与 12.5 mm/min 国标速率这些硬指标，采购成本停在产线可配水平。对于需要通过 GB/T 6546-2021 等新版国标对标出口订单的造纸与瓦楞企业，是一台边际成本极低、回本周期短的品控基建设备。

七、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取GX-513P多功能边压环压强度试验机的详细报价、技术资料或样品测试。
