GX-5600S纸板耐破强度测定仪瓦楞纸板耐破度试验机广信电子

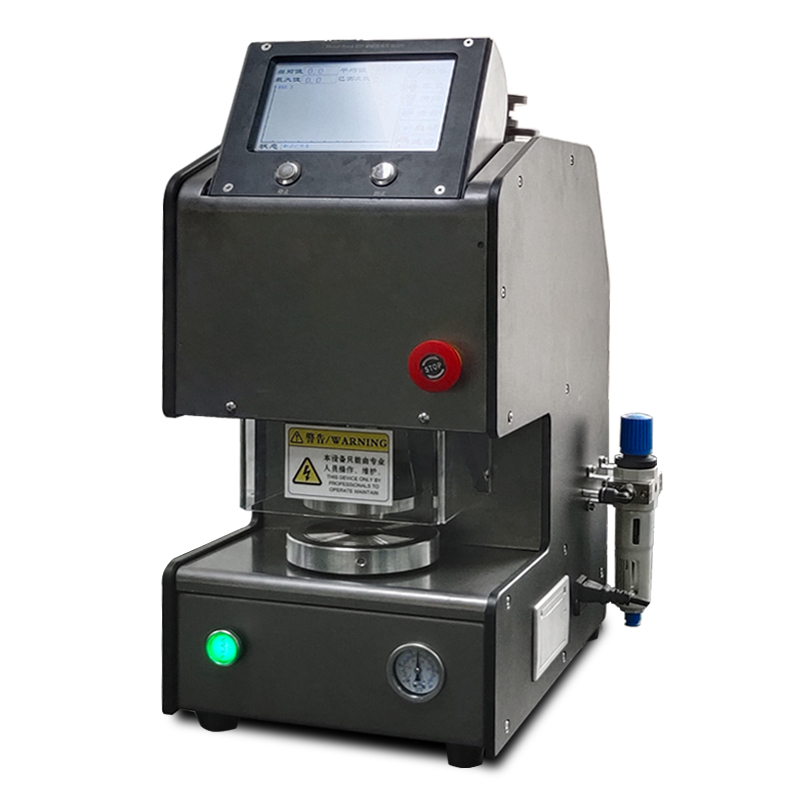

在造纸、瓦楞包装、彩印纸箱、家电卫浴外箱及物流运输容器行业，耐破强度（Bursting Strength）是评价纸板抵抗垂直均匀液压直至破裂能力的关键指标，直接关联纸箱堆码安全、运输抗挤压与终端防护可靠性。东莞市广信电子科技有限公司推出的GX-5600S纸板耐破强度测定仪，采用国际通用的缪伦（Mullen）液压递增法配合气动自动夹持与 7 寸触屏测控，自动完成夹样、匀速加压、胶膜顶破、峰值锁定、曲线绘制与热敏打印，是造纸厂、纸箱厂、包装印刷企业及第三方检测实验室替代指针式耐破仪的合规升级方案。

GX-5600S纸板耐破强度测定仪主攻瓦楞纸板、箱板纸、白纸板、高克重牛卡（耐破 350~5500 kPa 主战场），并可扩展用于塑料中空板、人造革、皮革、纤维布等非纸质片状材料的顶破评估，一机兼顾来料检验与出货抽检。

一、适用标准与计量依据

GX-5600S 纸板耐破强度测定仪的夹环直径（Φ31.5 mm）、送油速率、夹持力与胶膜阻力设计可衔接以下现行规范：

◆瓦楞纸板：GB/T 6545-1998《瓦楞纸板 耐破强度的测定法》（新版正整合入 GB/T 1539 修订稿，现行有效）

◆纸板通用：GB/T 1539-2007《纸板 耐破度的测定》（修改采用 ISO 2759:2014，适用 350~5500 kPa 纸板）

◆仪器产品标准：QB/T 1057-2004《纸和纸板耐密破度仪》（原文「GB/T 1057」系笔误，已修正）

◆试样处理：GB/T 10739-2023《纸、纸板和纸浆 试样处理和试验的标准大气条件》（替代 GB/T 10739-2002）

◆北美体系：TAPPI T810《纸板耐破强度（Mullen 法）》

◆校准规范：JJF 1811-2020《纸张(板)耐破度仪校准规范》（压力示值、密封性、胶膜阻力、夹持压力四大计量特性溯源依据）

概念边界：纸张耐破用 GB/T 454 / ISO 2758（70~1400 kPa、夹盘 Φ30.5 mm、送油 95±5 mL/min）；纸板/瓦楞用 GB/T 6545+GB/T 1539 / ISO 2759（350~5500 kPa、夹盘 Φ31.5 mm、送油 175±5 mL/min）——GX-5600S 按纸板法配置，不混用纸张法参数。

二、工作原理（Mullen 液压递增法）

仪器向密封油腔匀速注入硅油（原厂配 5% 硅油/甲基硅油），弹性橡皮膜在油压作用下均匀鼓起，将夹持在上下同心夹盘（内径 Φ31.5±0.1 mm、同轴度 ≤0.25 mm）间的试样顶起；当试样无法承受继续递增的液压而破裂时，高精度压力传感系统自动锁定最大峰值压力，即该试样的耐破强度（kPa / kgf.cm² / lbf.in² 可切换）。送油速度严格控制在 175±5 mL/min，贴合 GB/T 1539 / ISO 2759 对液压泵送量的要求，全过程触屏控制、自动复位，无人工读数误差。

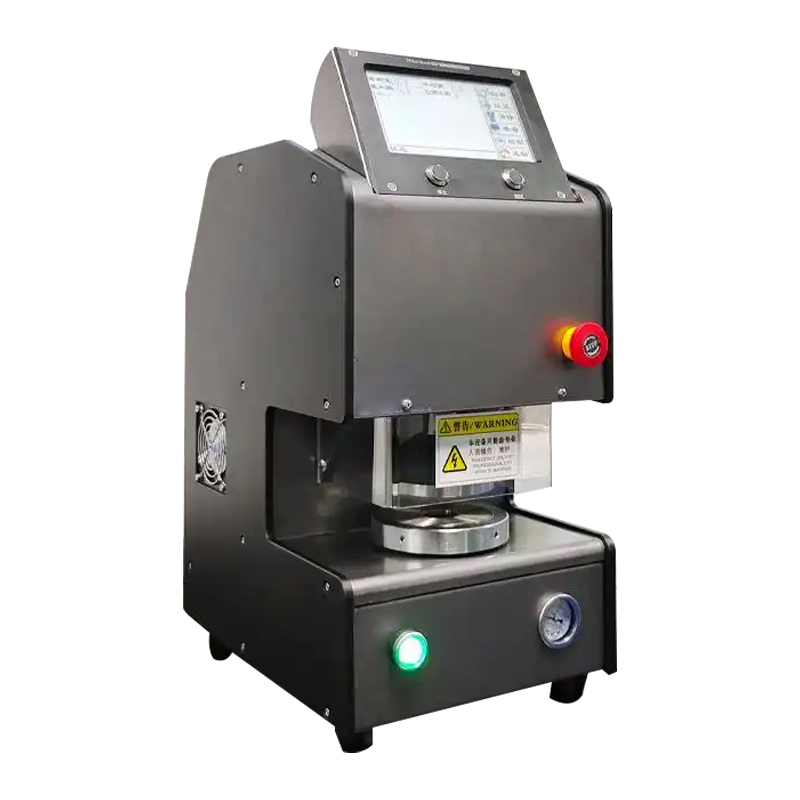

三、核心结构与测控优势

◆7″触摸屏 + 实时曲线：中英文双语言，同屏显示瞬时力值、强度值、夹持力、最大/最小/平均值、耐破指数；自带校准系统、延迟加压与退压延迟控制。

◆电动自动夹持：0~1000 kPa 夹持力无级可调（推荐 ≥690 kPa），消除手动旋柄的力度不一与边缘漏气，特别适配瓦楞多层结构。

◆Φ31.5 mm 同心夹盘：上下盘同轴度 ≤0.25 mm，圆孔开口处于测试轴线，数据稳定；360° 自由定向定位测试头，异形样可转角度装夹。

◆双密封油路 + 全钢链条驱动：高压密封杜绝漏油，链条传动比螺杆更耐高频冲击；内置上/下限位、过载、空打保护，超量程不爆膜。

◆三维半圆全视窗：变形监测弦长41mm，开放结构 360° 可视胶膜顶破全过程，便于质检拍照留痕。

◆热敏打印 + 模块拓展：一体式热敏打印机即时出单；选配专业软件、通信电缆、静音空压机（0.6~0.7 MPa 气源）接入 MES。

四、主要技术参数

五、典型应用场域

◆瓦楞纸箱厂：三层/五层瓦楞纸板耐破强度抽检，关联堆码安全系数与箱型设计

◆造纸与纸贸：箱板纸、白卡纸、牛卡、灰纸板出厂检验（按 GB/T 1539）

◆彩印包装：礼盒面纸、手提袋纸、淋膜纸爆破性能评估

◆非纸状延伸：塑料中空板、人造革/皮革、纤维布/棉布/丝绸顶破力参考测试（选配宽夹盘）

◆第三方检测 / 出口订单：对接 ISO 2759 / TAPPI T810 客户规格书，数据国际可比

六、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取GX-5600S 纸板耐破强度测定仪的详细报价、技术资料或样品测试。
