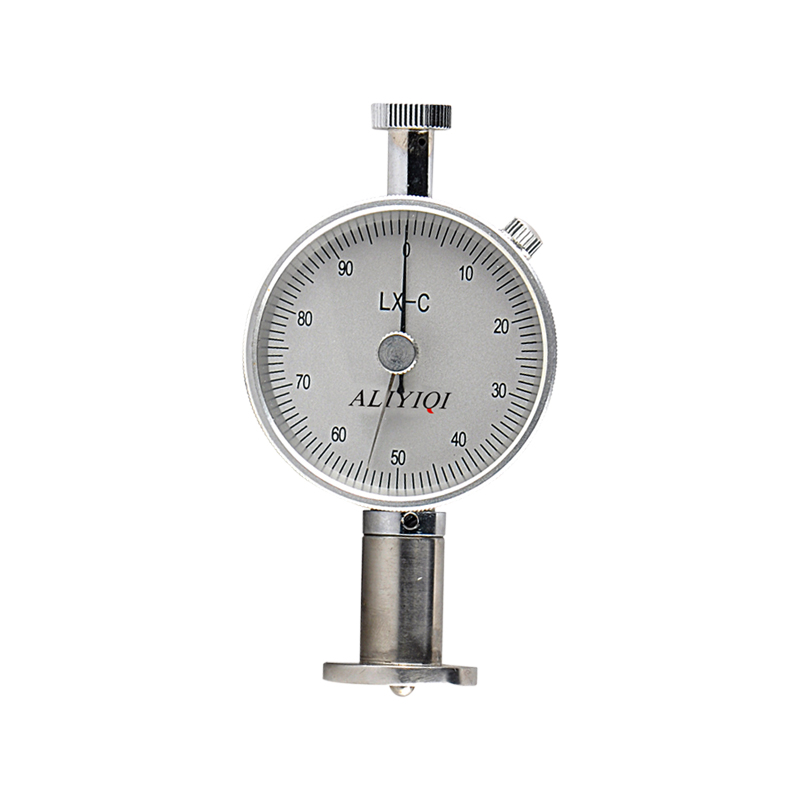

LX-C 邵氏硬度计（C型）｜橡塑微孔材料表观硬度手持测试仪

在鞋材、EVA 发泡中底、PU 微孔弹性体、橡塑并用发泡件、体育护具内衬与包装缓冲块的来料与出货环节，"微孔材料软硬"若只用邵氏A会压穿泡孔、只用海绵F表又偏软——邵氏C型正是为这一段"半硬微孔"区间设立的表观硬度标尺。东莞市广信电子科技有限公司推出的 LX-C 邵氏硬度计，采用针式表盘指示与自重加载结构，专用于压缩率 50% 时应力 ≥0.5 kg/cm²（≈0.049 MPa）的含发泡剂橡塑微孔材料硬度测定，是鞋厂、发泡厂、体育用品厂做现场分选的经济型工具。

概念边界提示：LX-C 测得的是邵氏C型表观硬度（°HC），压针球面半径 SR2.5 mm、端力 0.55~8.06 N，介于邵氏A（尖锥）与邵氏F（更软泡棉）之间；它不等同于 GB/T 10807 压陷硬度（IFD），也不输出洛氏/维氏力值。若合同要求 IFD 25%/65% 力值，需配套海绵压陷硬度试验机；LX-C邵氏硬度计 适合同批次微孔件表观硬度一致性快检。

一、适用标准与测试依据

◆塑料/硬橡胶邵氏法：GB/T 2411-2008《塑料和硬橡胶 使用硬度计测定压痕硬度（邵氏硬度）》（修改采用 ISO 7619-1 框架，A/D 为主，C 型力值曲线沿用同族原理）

◆橡胶袖珍硬度计：GB/T 531.1-2008《硫化橡胶或热塑性橡胶 压入硬度试验方法 第1部分：邵氏硬度计法》

◆微孔材料专项：HG/T 2489《鞋用微孔材料硬度试验方法》（C 型压针、压缩率 50%、应力 0.5 kg/cm² 判定阈源自此标准）

◆仪器产品标准：JB/T 6148-2017《邵氏硬度计》、JJG 304《A 型邵氏硬度计检定规程》作出厂计量参照

◆国际标准对照：ISO 7619-1、ASTM D2240（Type C 并列）、DIN 53505 作出口订单互认参照

二、工作原理

将硬度计垂直置于平整试样上，在仪器自重（压针端部起始力 0.55 N，随压入深度线性增至 8.06 N）作用下，SR2.5 mm 球面压针压入微孔材料至压脚与表面接触，齿条机构把压入深度换算为 0~100 HC 表盘读数。压缩率 50% 对应应力 ≥0.5 kg/cm² 的材料，其泡孔回弹抗力正好落在 C 型标尺中段（10~90 HC 推荐区），既不刺穿也不虚浮。

三、核心特点

◆针式表盘直读：0~100 HC，10~90 HC 内误差 ≤±1 HC，无需供电、不怕车间油污震动。

◆自重加载免外力：手握中部轻放即可，规避人为按压导致的读数漂移。

◆SR2.5 mm 球面压针：适配微孔半硬材料，避免 A 型尖锥刺破泡孔壁。

◆手持/测试架两用：单机 0.5 kg 便携验货；选配 LX-C 定荷测定架可消除手持角度误差，出书面记录。

◆30 秒自检：自由态指"0"、压针抵玻璃指"100"，偏离即停用送检。

四、主要技术参数

五、正确取样与操作要点

◆试样制备：微孔材料按 HG/T 2489 制样，厚度 ≥6 mm（不足可同材叠合但需注明层数），上下表皮切除或按产品标准保留。

◆状态调节：按 GB/T 2941 / GB/T 2918 在 23±2 ℃、50±5 %RH 放置 ≥16 h。

◆放置基底：试样置于平整玻璃或金属硬板上，不可垫软物。

◆持表姿势：握机身中部，压针距边 ≥12 mm，无冲击压下放平，压脚贴面后 1 s 内读峰值。

◆布点：同片至少 5 点，点距 ≥6 mm（微孔材料建议 ≥15 mm），舍极值取平均。

◆校验：自由态指 0，抵玻璃指 100；装定荷架时由砝码重力加载校 100±1 HC。

六、典型应用场域

◆鞋材发泡：EVA 中底、TPU 微孔发泡、橡胶并用大底表观硬度分档（如 55±5 HC）

◆运动护具：头盔内衬 PU 微孔、护膝护肘半硬发泡件现场快检

◆橡塑制品：门封条微孔胶、冰箱内衬发泡条、汽车内饰半硬泡件

◆包装缓冲：EPE/PU 模塑件中偏硬区间（高于 LX-F 量程、低于邵氏A 稳定区）互检

◆贸易验货：供应商间以 °HC 互认微孔件软硬区间，替代纯手捏描述

七、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取LX-C 邵氏硬度计的详细报价、技术资料或样品测试。
