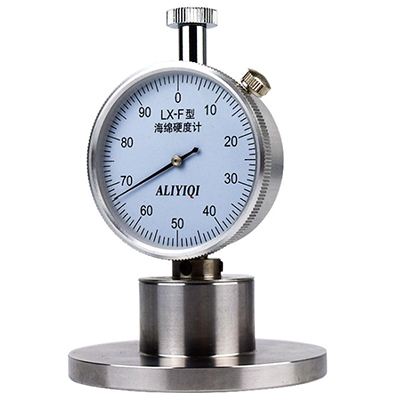

LX-F 海绵硬度计（邵氏F型）｜软质泡沫聚合材料表观硬度手持测试仪

在海绵、聚氨酯软泡、珍珠棉、乳胶绵、玩具填充泡棉及布艺公仔的来料与出货环节，"手感软硬"无法量化一直是品控痛点。东莞市广信电子科技有限公司推出的 LX-F 海绵硬度计（亦称邵氏F型海绵硬度计），采用手持式压脚自重加载结构，以压针压入深度换算 0~100 度表观硬度值，把"凭手捏"变成"读表盘"，是泡沫制品厂、沙发床垫厂、包装内衬车间做现场快速分选的经济型工具。

概念边界提示：LX-F 测得的是邵氏F型表观硬度（°F），反映压针在仪器自重下的压入阻力；它不等同于 GB/T 10807 / ISO 2439 的压陷硬度（IFD，单位 N）。若客户合同要求 IFD 25%/65% 力值，需配套海绵压陷硬度试验机；LX-F 适合产线初筛、同批次稳定性比对与供应商互认表观硬度区间。

一、适用标准与测试依据

◆试样状态调节：按 GB/T 2941《橡胶物理试验方法 试样制备和调节通用程序》执行温湿度平衡（原厂说明书沿用 GB/T 2941-91 条文，现行有效版为 GB/T 2941-2018 等效 ISO 471/4665 框架）。

◆方法溯源：邵氏F型压针力梯段（550 mN→4300 mN）与压针球面几何源自 GB/T 2411《塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）》中邵氏A型力值曲线的软段延伸，行业普遍将 LX-F 视作"软泡版邵氏A"；部分厂商资料将其与 ISO 2439《软质泡沫聚合材料 硬度的测定（压陷法）》并列标注，但仅作原理参照，不直接输出 IFD。

◆行业应用参照：家具海绵 QB/T 1952.2、床垫 QB/T 1952.2、玩具填充棉企标中"表观硬度°F"条款。

二、工作原理

LX-F 海绵硬度计以自身重量（含压针端部力 550 mN 起始、随压入深度线性增至 4300 mN）作为唯一负荷，压脚平稳接触试样后，压针在泡沫回弹抗力下缩回，缩回量经齿条—指针机构线性换算为 0~100 度刻度。压脚自由状态指针归"0"，压针抵死玻璃板指针显"100"，中间即软泡压入硬度。无电机、无气源、无电子读数，抗车间干扰。

三、核心特点

◆自重加载、免外力：手握中部轻放即可，避免人为按压力度不一导致的读数漂移。

◆0~2.5 mm 压针行程：匹配软泡大变形区间，不会因行程过短卡死。

◆550~4300 mN 渐变端力：56~438.5 g 等效配重，低起点不刺穿泡孔、高终点区分高回弹与低密度绵。

◆指针式 0~100 度：10~90 度区间示值误差 ≤±1 度，分辨率 1 度，无需供电。

◆便携 0.5 kg 级：单手作业，产线、仓库、供应商验货随身带。

◆归零自检简单：玻璃板校"0"与"100"两步搞定，日常点检 30 秒完成。

四、主要技术参数

五、正确取样与操作要点

◆试样去皮：去掉上下表皮，微孔均匀、无杂质机械伤，厚度 25~30 mm。

◆状态调节：按 GB/T 2941 在 23±2 ℃、50±5 %RH 放置 ≥16 h 再测。

◆放置基底：试样置于平整玻璃或金属平板上，不可悬空或垫软物。

◆持表姿势：握中部，压脚自然下落，切忌额外施压；接触后 1 s 读表盘。

◆布点：单片 ≥5 点，点距 ≥25 mm、离边 ≥40 mm，舍去极值取算术平均。

◆校验：自由态指"0"，压针抵玻璃指"100"，偏离则调校后使用。

六、典型应用场域

◆家具海绵厂：沙发坐垫、靠背高回弹绵表观硬度分档（如 40±5 °F）

◆床垫与寝具：乳胶绵、记忆棉、硬质棉现场快检

◆包装内衬：EPE 珍珠棉、PU 模塑件缓冲层软硬一致性

◆玩具礼品：布偶填充 PP 棉/海绵、宠物窝垫绵表观硬度

◆鞋材辅料：中底泡棉、鞋垫绵初筛（非替代 ASTM D2240 邵氏A 场景）

六、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取LX-F 海绵硬度计的详细报价、技术资料或样品测试。
