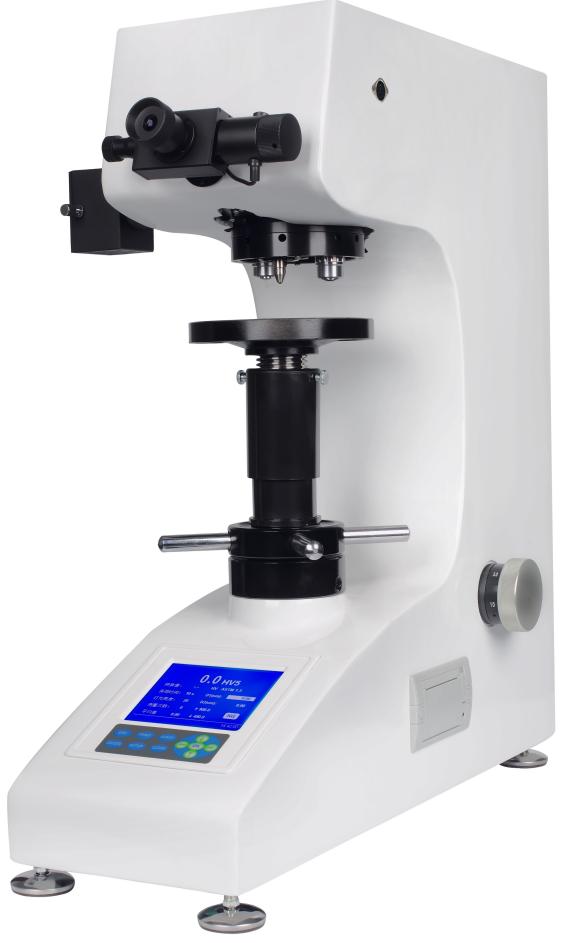

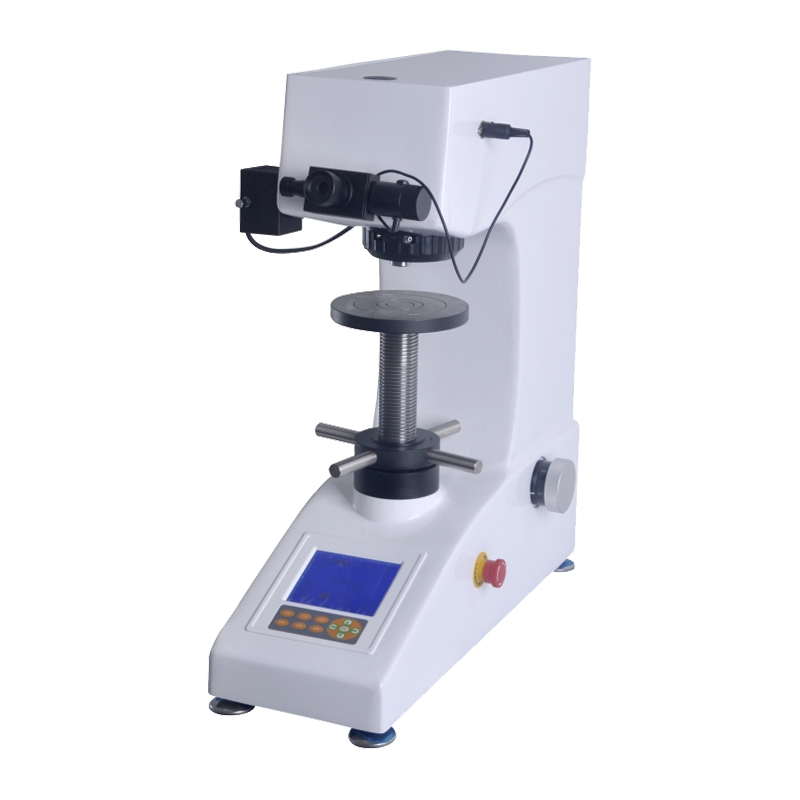

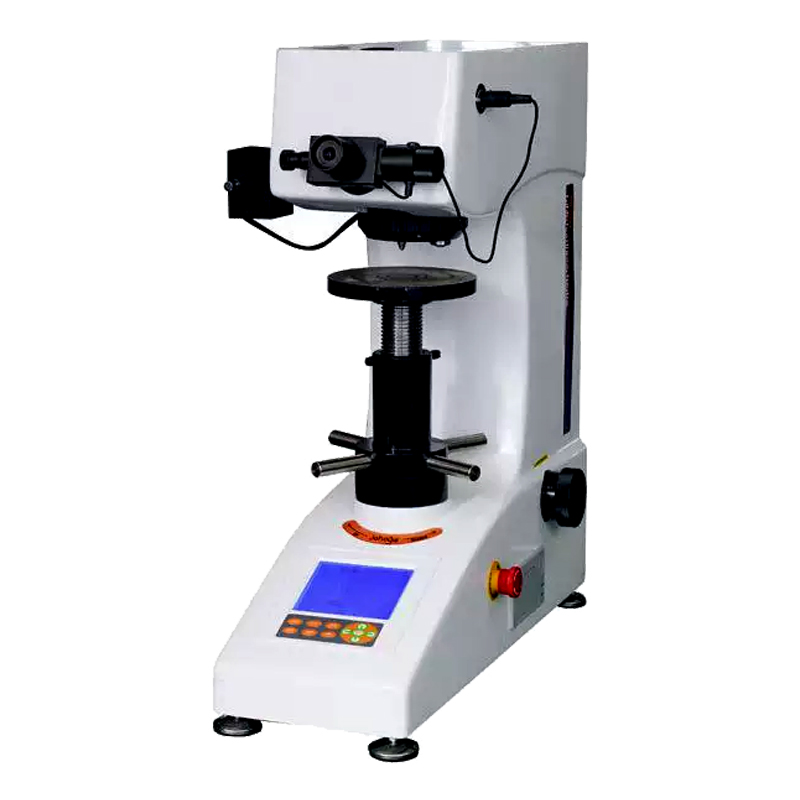

HVS-10Z 数显自动转塔维氏硬度计｜小负荷维氏与表面处理层硬度检测平台

在金属材料研究、热处理质控、表面工程（渗氮/渗碳/淬火硬化层）、薄板带钢、小型精密零件、刀具刃口、牙科材料以及陶瓷珠宝等非铁非金属的硬度表征中，常规维氏（≥9.807 N）压痕偏大、显微维氏（<1.961 N）对稍厚件又效率偏低——小负荷维氏（1.961 N≤F<9.807 N，并向上涵盖 10 kgf 常规低段）正是衔接这段"小型件+表面层"区间的标尺。东莞市广信电子科技有限公司推出的 HVS-10Z 数显自动转塔维氏硬度计，采用砝码直接加荷 + 5″LCD 菜单式控制 + 编码器测距替代入眼读数 + 自动转塔切换物镜/压头，自动完成加载-保荷—卸载—压痕测量—HV/HK 换算全流程，是金相实验室、热处理车间、电镀/喷涂质检室及第三方材料检测机构测定 HV0.3~HV10 标尺的基准级桌面仪器。

概念边界：按 GB/T 4340.1-2024 术语，1.961 N≤F<9.807 N 为"小负荷维氏"，F≥9.807 N 为"维氏"；HVS-10Z 的 10 kgf（98.0 N）档已跨入常规维氏低段，因此本机实为小负荷—常规维氏一体机，覆盖 HV0.3 / HV0.5 / HV1 / HV3 / HV5 / HV10 全标尺，并可选 HK（努氏）换算。

一、适用标准与计量依据

HVS-10Z数显自动转塔维氏硬度计 的压头几何（136°正四棱锥金刚石）、试验力阶梯、保荷控制与压痕测量方式可衔接以下现行规范：

◆试验方法：GB/T 4340.1-2024《金属材料 维氏硬度试验 第1部分：试验方法》（修改采用 ISO 6507-1:2023）、ISO 6507-1:2023《Metallic materials—Vickers hardness test—Part 1》、ASTM E384-22《Standard Test Method for Microindentation Hardness of Materials》（维氏/努氏显微压痕参照）

◆硬度计检验与校准：GB/T 4340.2-2012《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》（修改采用 ISO 6507-2:2018）、ISO 6507-2:2018、JJG 151-2006《金属维氏硬度计检定规程》（适用 0.09807~980.7 N 固定式维氏机首次/后续检定）

◆覆盖层延伸：GB/T 4340.1-2024 已部分代替 GB/T 9790-2021，电镀层/喷涂/阳极氧化层垂直或截面维氏硬度判定可参照同文执行

◆努氏选配：ASTM E384-22 中 Knoop 压头部分（选配 HK 标尺时参照）

二、工作原理（维氏压痕法）

以选定试验力（2.942~98.0 N 六档之一）将相对面夹角 136° 金刚石正四棱锥压头压入试样表面，保荷 1~99 s 后卸除主负荷，由 100×观察 / 200×测量物镜配合编码器输入压痕两对角线 D1、D2（替代人眼估读），按 HV = 0.1891。F/d²（F 单位 N，d 单位 mm）算出维氏硬度值。自动转塔在"压头加载位"与"测量物镜位"间精准切换，避免手动转盘对准误差。

三、核心结构与测控优势

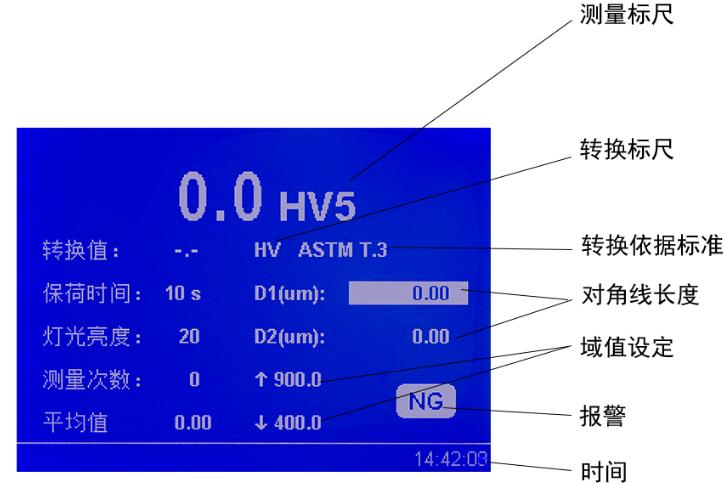

◆5″LCD 菜单式 UI：同屏显示 HV/HK 值、D1/D2、试验力、保荷时间、次数；支持硬度换算、上下公差判定与统计。

◆自动转塔定位：100×/200× 双物镜与金刚石压头程序化切换，重复定位精度高，消除手动对准引入的 D1/D2 读数漂移。

◆编码器测距替代入眼：对角线长度由光电编码器输入，最小分辨 0.5 μm，显著降低小负荷下压痕边缘判读离散度。

◆砝码直接加荷：6 级试验力由物理砝码组加载，无伺服飘移；优于杠杆弹簧式小负荷机。

◆10级LED光源：适配亮暗场与不同反射率金属，保证压痕棱线锐利。

◆一体化铸铝机身：汽车烤漆工艺，不变形不位移；选配微型打印机输出带时间戳报表，满足 ISO 9001 / CNAS 追溯。

◆多试台适配：大平试台 / 小平试台 / V 型试台随机配齐，圆棒、薄片、微小冲压件均可装夹。

四、主要技术参数

五、典型应用场域

◆热处理与表面工程：渗氮层、渗碳层、淬火硬化层、脱碳层横截面深度梯度（HV0.3~HV1 打点）

◆小型精密零件：钟表齿轮、接插件端子、微型螺钉、刀具刃口、牙科合金 HV1~HV10

◆薄板与细线材：冷轧薄板、金属箔、丝材小负荷维氏，避免透切

◆电镀与涂层：硬铬、镍磷、PVD/CVD 涂层垂直/截面维氏（参照 GB/T 4340.1-2024 覆盖层条款）

◆非金属延伸：玻璃、陶瓷、珠宝等洛氏大试验力无法测试的材料表观维氏硬度

◆科研与第三方：材料学院教研、CNAS 力学实验室 JJG 151-2006 周期检定台架

六、为何选择广信 HVS-10Z

在 2.942~98.0 N 这段"小型件+表面层"最容易被大维氏压穿基底、被显微维氏拖慢节拍的区间，HVS-10Z 用砝码直接加荷 + 自动转塔 + 编码器测距 + 5″LCD 菜单把力值溯源、压痕读数、硬化层步进三项误差同时压住，又保留铸铝机身与打印机留档的低成本维护优势。对于需要做渗氮层深度报告、小型零件来料检验但又不想采购进口全自动图像维氏的中小企业和实验室，是一台性价比与合规平衡很好的基建设备。

八、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取HVS-10Z数显自动转塔维氏硬度计的详细报价、技术资料或样品测试。
