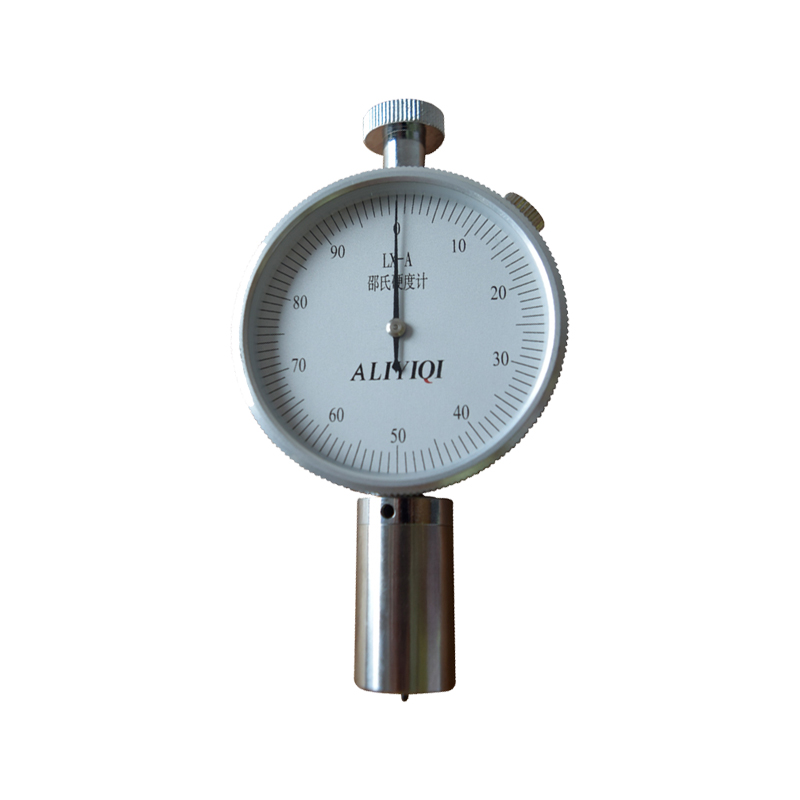

LX-A 邵氏硬度计（A型）｜硫化橡胶与中低硬度塑料表观硬度手持测试仪

在橡胶制品、鞋材、密封条、电线电缆护套、软质塑料件、皮革及蜡质材料的来料与出货环节，邵氏A型硬度是判定配混比、硫化程度、批次一致性的最基础力学门槛。东莞市广信电子科技有限公司推出的 LX-A 邵氏硬度计，采用指针式表盘与仪器自重加载结构，专用于中低硬度硫化橡胶、热塑性橡胶、邵氏A区间 10~90 HA 的塑料及类似材料的表观硬度测定，可手持现场巡检，也可装入配套定荷测试架出实验室书面记录，是替代"手捏目测"的合规入门仪器。

概念边界提示：LX-A 测得的是邵氏A型压入硬度（°HA），压针端部平面直径 Φ0.79 mm、锥角 35°、端力 0.55~8.06 N；按 GB/T 531.1 规定，示值 <10 HA 不采用 A 型（应换 AO/AM 型），>90 HA 推荐改用 D 型。它不等同于洛氏/维氏力值，也不输出 IFD 压陷力。

一、适用标准与计量依据

◆橡胶邵氏A试验方法：GB/T 531.1-2008《硫化橡胶或热塑性橡胶 压入硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度）》（修改采用 ISO 7619-1:2004）、ISO/R 868 早期版本沿用标注、ASTM D2240、JIS K 6253

◆塑料与硬橡胶邵氏法：GB/T 2411-2008《塑料和硬橡胶 使用硬度计测定压痕硬度（邵氏硬度）》（等同 ISO 868:2003）

◆仪器产品与检定：JB/T 6148-2017《邵氏硬度计》（替代 JB/T 6148-1992）、JJG 304-2003《A型邵氏硬度计检定规程》、GB/T 38119-2019《邵氏硬度计的检验》作出厂计量参照

◆试样状态调节：橡胶按 GB/T 2941、塑料按 GB/T 2918 进行温湿度平衡

二、工作原理（邵氏A压入深度法）

将硬度计垂直置于坚固平面上的试样，在仪器自重作用下压足贴面、压针（Φ0.79 mm 平端+35°锥过渡）受橡胶回弹抗力缩回，缩回量经齿条—指针机构线性换算为 0~100 HA 表盘读数。自由状态指"0"，压针抵玻璃板指"100±1 HA"，中间即材料压入硬度。无电机、无气源，端力 0.55 N 起始随压入增至 8.06 N，匹配软橡胶大变形区间。

三、核心特点

◆指针式直读：0~100 HA，10~90 HA 推荐区内示值误差 ≤±1 HA，读数快、抗车间干扰。

◆手持/测试架两用：0.5 kg 单机便携验货；选配 LX-A 定荷测定架消除手持角度与按压力误差，出 CNAS 记录。

◆SR 结构参数合规：压针端径 Φ0.79 mm、锥角 35°±0.25°、行程 0~2.5 mm，对齐 GB/T 531.1 图样公差。

◆30 秒自检：自由态指 0，抵玻璃指 100±1 HA，偏离即停用送检。

◆零功耗机械表头：不怕油污震动，适合产线、仓库、供应商现场。

四、主要技术参数

五、正确取样与操作规范

◆橡胶试样：厚度 ≥6 mm（不足可同材叠合≤3层，每层平行），长宽满足压针距边≥12 mm、点距≥6 mm；检定时室温 23±5 ℃，硬度计在室温下存放≥1 h。

◆塑料试样：边长 50 mm 方块或 50×15 mm 条，厚 6 mm；测试前按 GB/T 2918 状态调节。

◆基底：试样置坚固平面（玻璃/金属板），不可悬空或垫软物。

◆持表：握机身中部，压足平行试样表面，无冲击压下放平，力刚好使压足全接触，贴合后 1 s 内读峰值（其他延时须注明）。

◆布点：同片至少 5 点，点距≥6 mm、离边≥12 mm，舍极值取算术平均。

◆校验：自由态指 0；抵玻璃板指 100±1 HA，否则调表圈或送修；装定荷架时由砝码抬起工作台校 100±1 HA。

◆维护：使用约 35000 次后按 GB/T 531 检查弹簧压力与压针端部尺寸；用完入盒放干燥处，测试架升降轴涂防锈油。

六、典型应用场域

◆橡胶制品厂：O 型圈、胶管、胶带、减震块、电线护套邵氏A出货检验

◆鞋材与皮革：鞋底橡胶、PU 革、真皮表观硬度分档（配合 LX-C 覆盖微孔段）

◆塑料加工：软 PVC、TPE、TPR、硅胶件、封边条 10~90 HA 内控

◆汽车内饰：仪表板软胶、门板密封条、雨刮胶条现场快检

◆贸易验货：供应商间以 °HA 互认橡胶件软硬区间，替代手捏描述

七、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取LX-A邵氏硬度计的详细报价、技术资料或样品测试。
