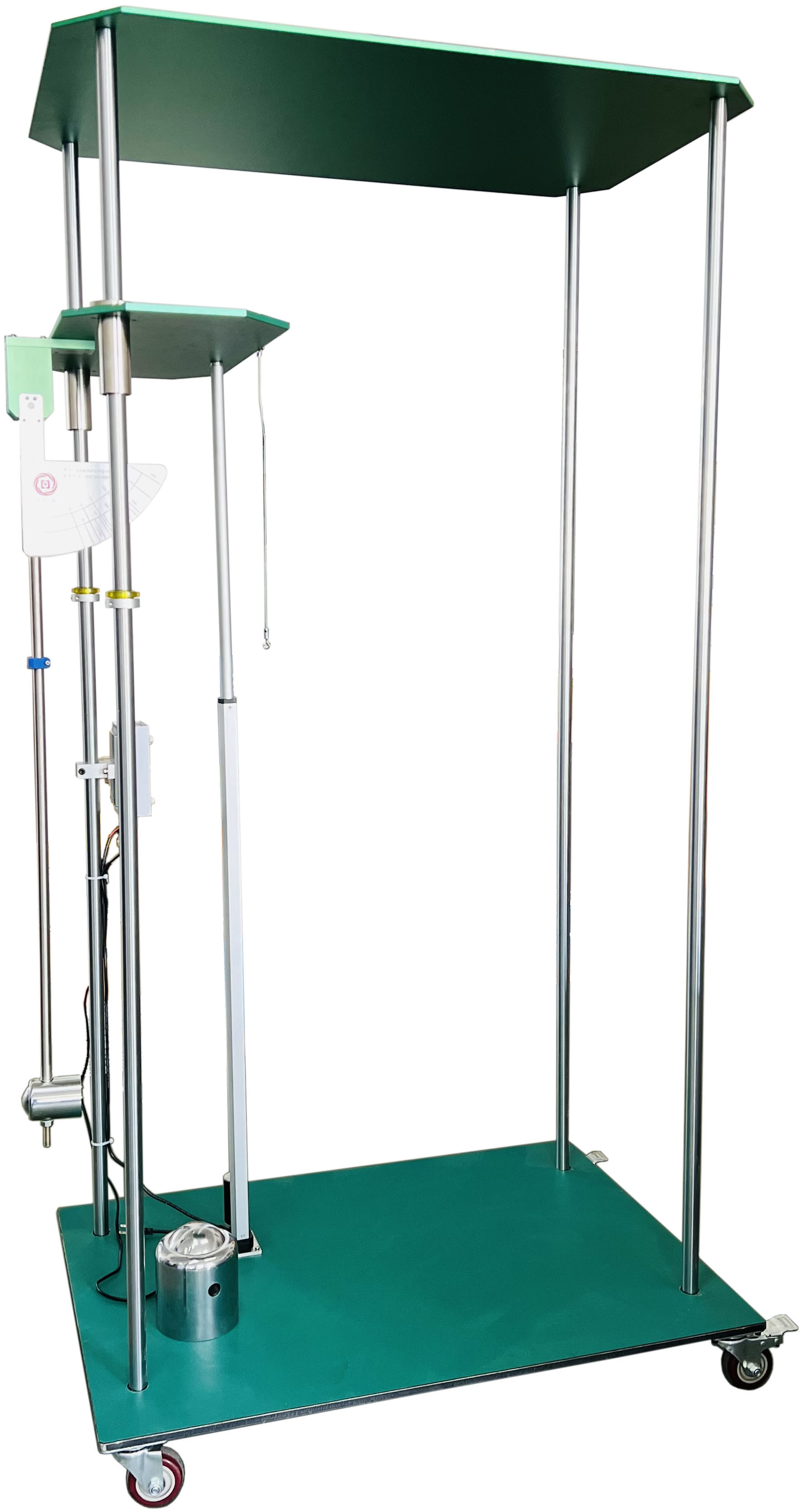

GX-7812BD IK冲击试验装置：电动升降，精准评测高能量机械冲击
在电工电子产品的设计与制造过程中，确保设备外壳具备足够的机械强度以抵御外部冲击，是保障用户安全与产品可靠性的基石。针对变电柜、电能计量柜等需要承受高能量冲击的工业级产品，我们隆重推出 GX-7812BD IK冲击试验装置。这款设备采用电动升降技术，专为2J及以上高能量等级的摆锤冲击测试而生，助您精准、高效地评估产品的坚固程度。
专业标准，高能测试
GX-7812BD 严格遵循 GB/T 2423.55 及 IEC 60068-Section 2-75《电工电子产品环境试验 第2部分：试验方法 试验Eh：锤击试验》等核心标准进行设计与制造。它适用于评定变电柜、金属薄片、非金属电能计量柜以及其他电工电子设备的外壳防护能力，是进行IK08、IK09、IK10乃至更高IK防护等级测试的专业解决方案。
电动升降，精准高效
告别传统手动操作的繁琐与不确定性。GX-7812BD的核心优势在于其电动升降系统，通过遥控器即可轻松、精确地调节冲击锤的高度，不仅大大提升了操作的便捷性与安全性，更确保了每次测试能量的高度一致性。
核心特点：
◆电动智能控制：通过遥控器实现冲击锤的升降与定位，操作省力，安全系数高。
◆高能量测试范围：专为2J以上高能量冲击设计，最高可支持50J的超强力测试，满足严苛的工业标准。
◆全方位调节：设备整体支持左右、前后移动，冲击点上下可调（行程200-1200mm），冲击角度亦可灵活调整，确保对样品各个面进行精准打击。
◆多锤配置：标配多种等效质量的冲击锤（0.25kg至10kg），配合不同跌落高度，可精确模拟从1J到50J的全范围冲击能量。
技术参数与规格
参数项目 | 规格详情 |
适用标准 | GB/T 2423.55、IEC 60068-2-75 |
摆管支点距 | 1000mm±1mm |
冲击能量范围 | 1J ~ 50J (高能量段) |
等效质量配置 | 0.25kg, 0.5kg, 1.7kg, 5kg, 5kg, 10kg (对应不同能量等级) |
冲击高度调节 | 电动升降，行程 200 ~ 1200mm |
操作方式 | 手动遥控操作 |
电源 | AC 220V / 50Hz |
外形尺寸 | 110 × 95 × 276 cm |
IK防护等级与能量对照
本设备可全面支持IK代码的测试需求，通过精确控制冲击能量，帮助您判定产品外壳的防护等级。以下是IK代码与相应碰撞能量的对应关系：
表1 撞击元件特性
能量/J | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
等效质量±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
材料 | 尼龙 | 钢 | ||||
R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
D/mm | 18.5（20） | 35 | 60 | 80 | 100 | 125 |
f/mm | 6.2（10） | 7 | 10 | 20 | 20 | 25 |
r/mm | - | - | 6 | - | 10 | 17 |
l/mm | 根据等效质量调整确定，见附录A | |||||
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. | ||||||
注：当能量小于或等于1J时，在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef，试验Eg的量值已在此参数中，为了协调，括号内的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后将删除。 | ||||||
表2 跌落高度
能量/J | 0.14 | 0.2 | 0.3 | 0.35 | 0.4 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
等效质量/kg | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.2 | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
跌落高度±1%mm | 56 | 100 | 80 | 150 | 140 | 200 | 250 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
注1、见3.2.2注；注2、本部分的能量单位焦耳（J）由标准重力加速度（g）导出，g圆整取值10m/s2。 | |||||||||||||||
表3 IK代码及其相应碰撞能f的对应关系
IK代码 | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | |
碰撞能量/J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
注1：如果要求更高的碰撞能量，推荐取值50J；
注2：有些国家标准使用一位数字表示规定的碰撞能量，为避免与之混肴，故特征数字选用两位数字表示
a按本标准为无防护
注：本设备主要针对2J及以上的高能量段进行测试。
常见问题解答 (FAQ)
◆Q1: GX-7812BD 主要用于测试哪些产品？
A: 主要用于测试对机械强度有高要求的电工电子产品，如户外变电柜、金属及非金属电能计量柜、工业控制箱、配电盘等的外壳和防护部件。
◆Q2: 电动升降功能具体如何操作？
A: 设备配备了专用遥控器，操作人员可通过遥控器远程控制冲击锤的上升和下降，精确定位到所需的冲击高度，避免了人工攀爬和手动拉升的危险与不便。
◆Q3: 一台设备如何实现不同能量的冲击？
A: 通过更换不同等效质量的冲击锤（如5kg或10kg重锤），并配合电动升降系统调整至对应的标准跌落高度，即可精确生成所需的冲击能量（如20J或50J）。
选购与支持：
如需了解GX-7812BD IK冲击试验装置的详细报价，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气安全测试解决方案！
