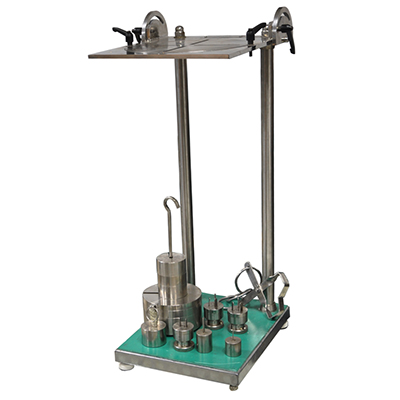

GX-7821插头拔出力试验机：精准量化插座插拔性能的专业解决方案

产品概述

GX-7821插头拔出力试验装置严格依据 GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第22条及图18、图19、IEC 60884-1《Plugs and socket-outlets for household and similar purposes》图18/19、GB 16915.1等相关条款设计制造。

本装置采用砝码重力加载方式，用于检测：

◆插头从插座中拔出时所需的最大拔出力；

◆单极插销从插座插套组件中拔出时所需的最小拔出力；

◆插座能否承受插入其中的电器所施加的横向应力（配备横向应力横杆及5N砝码）。

适用于额定电压不超过 AC 250V、额定电流 ≤16A 的家用和类似用途插头、插座及电器附件的机械连接可靠性验证。

适用范围

◆家用和类似用途二极、三极插头插座（10A/16A）拔出力检测

◆电器附件单极插销最小保持力试验

◆固定式安装插座横向应力耐受试验

◆质检机构、插头插座生产企业及实验室来料/出厂检测

结构特点

◆立式框架结构，带可调节夹紧装置，适配不同规格插座固定；

◆配备标准试验插头（二极10A、三极10A、三极16A）及标准试验插销（10A/16A），尺寸及材质符合 GB 1002/ IEC 60884-1要求；

◆砝码组采用叠加组合设计，可快速配置标准规定的最大/最小拔出力对应载荷；

◆附带横向应力横杆及5N砝码，满足标准第22.3条横向应力试验要求；

◆整体经防锈处理，结构稳固，操作直观，无需电源。

主要技术参数

◆试验说明：最大拔出力测试时将主砝码+附加砝码+夹紧装置+试验插头总重力施加于已插入插座的试验插头上，插头应顺利脱出；最小拔出力测试时将对应质量的标准试验插销插入单独插套，30s内不得自行脱出。

符合标准一览

◆GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第22条 图18、图19

◆IEC 60884-1:2002+A1:2006 Plugs and socket-outlets — Part 1: General requirements

◆GB 16915.1-2014《家用和类似用途固定式电器装置的开关 第1部分：通用要求》相关引用条款

◆参照 VDE 0620 同类拔出力试验要求

选购与支持：
如需了解GX-7821插头拔出力试验装置的详细报价，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气安全测试解决方案
