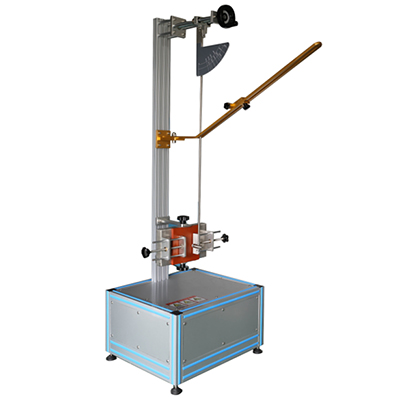

GX-7812 摆锤冲击试验装置：精准评估电器附件机械强度的可靠工具

一、产品概述

在现代电气工程与制造领域，确保设备在各种机械应力下的安全性与稳定性至关重要。无论是日常使用的插头插座，还是工业环境中的开关与接线盒，其外壳与结构件都必须能够承受意外的冲击。为此，我们推出了 GX-7812摆锤冲击试验装置，一款专为精确评估电器附件机械强度而设计的专业级测试设备。

GX-7812摆锤冲击试验装置是依据GB2099.1-2008第24.1条及图22～26、GB16915.1-2014、IEC 60884-1图22～26、GB/T 2423.55（IEC 60068-2-75）等标准条款要求设计制造的低能量（≤2J）摆锤式冲击试验设备。装置采用可调节安装支架与摆杆结构，通过重力势能转化为动能的方式，对试样施加规定能量的撞击，用以考核家用和类似用途电器附件在外来机械碰撞作用下的机械强度及抗破损能力。

二、适用范围

本装置适用于下列试样的机械强度（抗冲击）试验：

◆家用和类似用途插头、插座

◆明装式安装盒、螺纹压盖、罩盖

◆家用固定式电器装置用开关

◆其他小型电器附件外壳（IK代码相关辅助试验）

三、结构特点

◆安装支架可沿X/Y轴上下、左右移动，便于对准撞击点；

◆摆锤释放角度及冲击位置可调，满足标准图样要求；

◆配备标准撞击元件（φ10mm半球面，150g），符合GB/T 2423.55及IEC 60068-2-75中Eha试验要求；

◆整机为手动释放操作，结构稳固，校验简便；

◆属于2J以下低能量摆锤冲击装置，与高能量IK摆锤冲击装置（如GX-7812A）区分使用。

四、主要技术参数

注：冲击能量 E = m·g·h（取 g≈10 m/s²），150g 锤头配合上述高度可分别获得约 0.15J、0.225J、0.3J、0.375J 的冲击能量，满足插头插座及开关类低能量机械强度试验要求。

符合标准一览

 ◆GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第24.1条及图22～26

◆GB 16915.1-2014《家用和类似用途固定式电器装置的开关 第1部分：通用要求》第20.1条

◆GB/T 2423.55-2006《电工电子产品环境试验 第2部分：试验方法 试验Eh：锤击试验》（等同 IEC 60068-2-75）

◆IEC 60884-1 Fig.22～26（家用和类似用途插头插座）

常见问题解答 (FAQ)

◆Q: GX-7812 主要用于测试什么？
A: 主要用于测试家用和类似用途的插头插座、开关、安装盒、盖板等电器附件的外壳机械强度，评估其抗冲击能力。

◆Q: 该设备如何保证测试的准确性？
A: 通过精密加工的1000mm长冲击摆臂、公差控制在±1g的冲击锤，以及可精确锁定的多档位冲击高度，共同确保了冲击能量的精准与可重复性。

选购与支持：
如需了解GX-7812摆锤冲击试验装置的详细报价，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气安全测试解决方案！
