产品概述

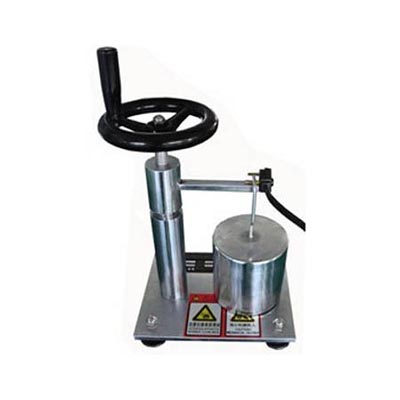

GX-7821C 非实心插销机械强度试验装置严格依据 GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第14.2条及图14、IEC 60884-1:2002+A1《Plugs and socket-outlets for household and similar purposes — Part 1: General requirements》图14、VDE 0620-2-1第14.2章及图12 等标准条款要求设计制造。

本装置通过直径 Ø4.8mm 的钢棒垂直施加 100N 标准载荷于非实心插销（空心插销）的受试部位，保载规定时间（通常1min），检测插销受压点的变形量是否超出标准允许值（受压点变形≤0.15mm，其他尺寸变化≤0.6mm），以判定非实心插销是否具有足够的机械强度与硬度。

适用范围

◆家用和类似用途插头非实心（空心）插销的机械强度/抗压硬度试验

◆移动式电器附件插销材质硬度验证

◆符合 GB 2099.1、IEC 60884-1、GB 2099.3中第14.2条款要求的型式试验与出厂检验

◆质检机构、插头制造企业实验室来料及认证检测

结构特点

◆配备标准 Ø4.8mm 加载钢棒，材质及尺寸符合标准图样要求；

◆100N 吊重砝码（SUS304不锈钢），加载稳定，示值准确；

◆单工位手动装夹，试样拆换便捷，配有水平基准台面确保受力垂直；

◆机身采用优质钢材表面电镀处理，钢棒与砝码为 SUS304# 不锈钢，耐腐蚀；

◆结构简洁稳固，无需外接电源，依靠砝码自重施力。

主要技术参数

◆试验方法简述：将非实心插销固定于装置基准面，使 Ø4.8mm 钢棒垂直于插销轴线并对准规定受压位置，悬挂 100N 砝码使钢棒对被测试样施加压力，保持 1min 后卸载，用相应量具测量变形量并判定是否符合标准要求。

符合标准一览

◆GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第14.2条 图14

◆IEC 60884-1:2002+A1:2006 Plugs and socket-outlets — Part 1: General requirements, Clause 14.2 Fig.14

◆GB 2099.3-2008《转换器的特殊要求》引用第14.2条

◆VDE 0620-2-1 第14.2章 图12（德国标准参照）

选购与支持：
如需了解GX-7821C 非实心插销机械强度试验装置的详细报价，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气安全测试解决方案！
