GX-628T 材料弯曲挺度测试仪｜纸品 / 薄膜 / 柔性电子 / 线材 弯曲刚性与折痕疲劳平台

在造纸包装、彩盒压痕、塑料薄膜、光学膜片、OLED/柔性显示基板、导电膜、柔性电路板、电源线/数据线/医疗导管等行业，材料并不是“硬不硬”一句话能定义的：纸和纸板关心抗弯挺度，彩盒关心压痕后折痕回弹，薄膜和柔性电子关心小角度弯曲是否开裂，线材和导管关心反复弯折后的疲劳失效。

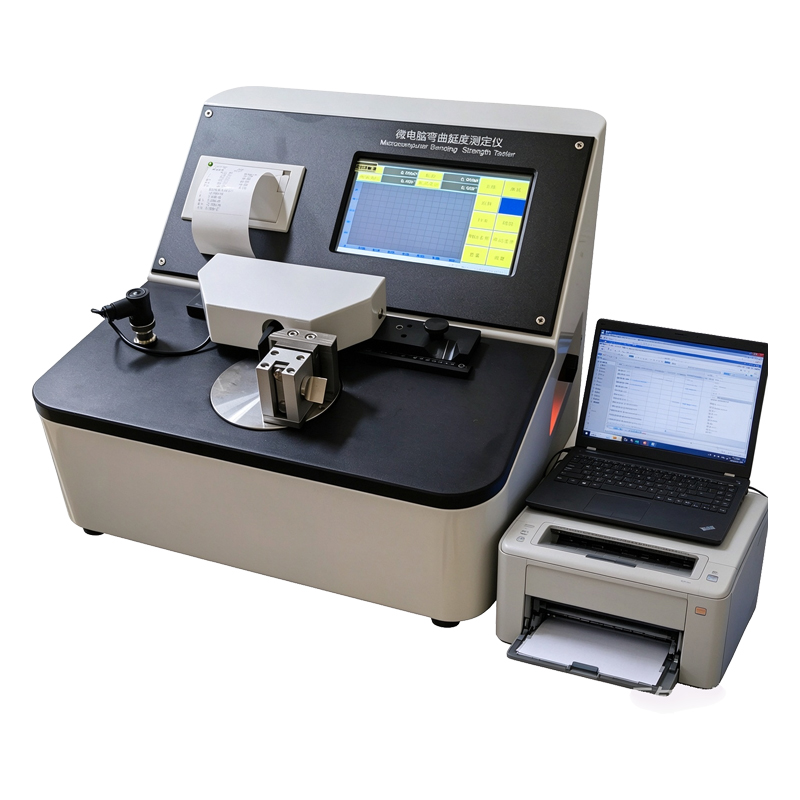

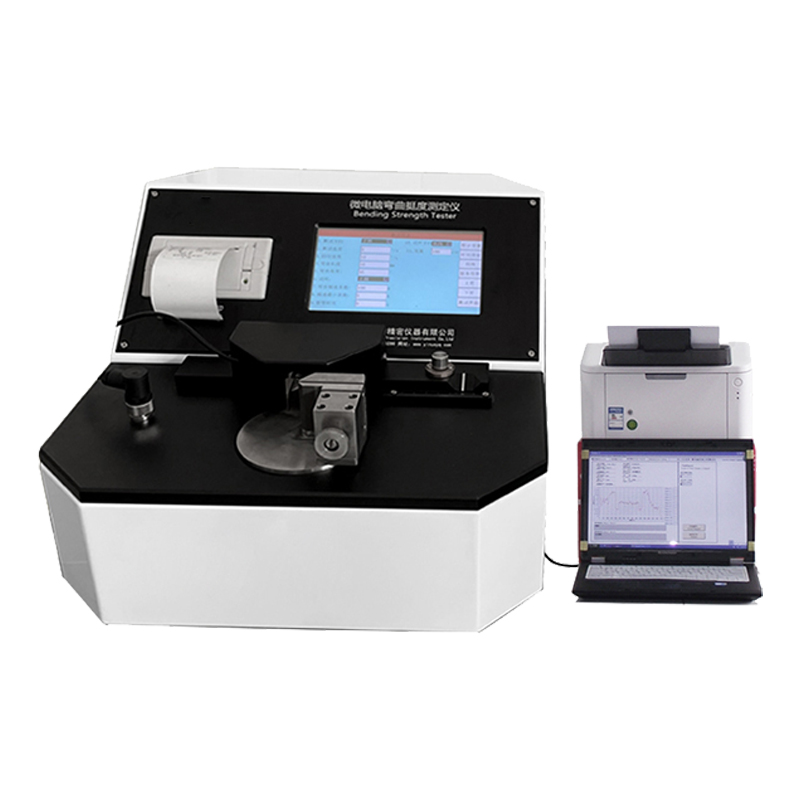

东莞市广信电子科技有限公司推出的 GX-628T 材料弯曲挺度测试仪，以“一端夹持 + 恒速/恒角速度弯曲 + 高精度力值传感 + 7 英寸触屏 + 曲线分析”为核心，支持静态弯曲挺度、折痕挺度、蠕变/疲劳、线材柔韧性四种模式，覆盖从薄纸、薄膜到柔性电子材料、电线电缆的多场景弯曲力学评价，是包装、印刷、电子新材料、线缆管材企业做“抗弯—折痕—柔韧—耐久”联检的桌面级仪器。

一、适用标准与计量依据

GX-628T 属“多功能弯曲挺度/柔韧性测试仪”，不同材料按对应标准取方法：

◆GB/T 22364-2018《纸和纸板 弯曲挺度的测定》

◆GB/T 23144-2023《纸和纸板 弯曲挺度的测定 两点法、三点法和四点法的通用原理》

◆ISO 2493-1:2010（恒速弯曲法）、ISO 2493-2:2020（泰伯式挺度仪法）、ISO 5628:2019（纸和纸板挺度测定通用原则）

◆TAPPI T556（单点弯曲法，38 mm 宽试样，15° 或 7.5° 偏转）

◆ASTM D5342（Taber-Type Tester 基本配置，纸和纸板抗弯阻力）

折痕回弹力、压痕线成型质量可参照 GB/T 22364 原理 + 包装企业内控方法（如彩盒、牙膏盒、烟盒压痕反弹力曲线）

塑料 / 薄膜 / 柔性电子材料（弯曲刚度参照）

◆GB/T 1449-2005《纤维增强塑料弯曲性能试验方法》

◆GB/T 3356-2014《定向纤维增强聚合物基复合材料弯曲性能试验方法》

◆ISO 14125《Fiber-reinforced plastic composites — Determination of flexural properties》

◆ASTM D790《Standard Test Methods for Flexural Properties of Unreinforced and Reinforced Plastics and Electrical Insulating Materials》

◆柔性显示基板、OLED 材料、光学膜片、导电膜、扩散板：以“小角度弯曲力—角度曲线”评价弯折安装适性与抗裂阈值

线材 / 导管柔韧性

◆GB/T 2951.14（电缆绝缘和护套材料 弯曲试验）

◆GB/T 5023、JB/T 8734、IEC 60227、IEC 60245（聚氯乙烯绝缘电缆弯曲/柔韧引用）

医疗导管、汽车线束、数据线：反复弯折疲劳、最小弯曲半径适配性

二、工作原理（恒速/恒角速度弯曲力矩法）

试样一端被夹具垂直夹持，测试臂按设定角速度（0.5–5°/s）将试样弯曲至目标角度（1°–90° 无极可调），高精度力值传感器实时采集“抵抗弯曲的力 F”，结合力臂 L 得到弯曲力矩/弯曲力：

静态弯曲挺度：测规定角度（常用 7.5° / 15°）所需弯曲力或力矩，评价纸、纸板、薄膜整体抗弯能力

折痕挺度：彩盒压痕后测“折回/反弹”曲线，优化压痕深度、避免糊盒爆线或盒盖松垮

蠕变/疲劳：保持小角度负载或往复弯折，分析尺寸稳定性与次数—力衰减曲线

线材柔韧性：弯到规定半径/角度，判断安装弯折是否断芯、裂皮、屏蔽层断裂

仪器可输出“弯曲力—角度”“挺度—时间”曲线，支持单向/双向弯曲，分别测材料正反面/纵横向挺度，识别各向异性。

三、核心结构与卖点

◆0–10000 mN 大量程：薄纸、薄膜、柔性膜、线材一机覆盖

◆0.01 mN 高分辨：微小弯曲力也能捕捉，适合 OLED 基材、光学膜、薄导电膜

◆1°–90° 无极可调：从 7.5°/15° 标准挺度到 90° 折痕/大角弯折全包容

◆角速度 0.5–5°/s：慢速看弹性段，快速看迟滞与回弹，贴近产线弯折节奏

◆7 英寸触屏 / 按钮双形态：产线工人用按钮、实验室用触屏，国内/出口都好用

◆自动夹持 + 自动读数 + 报表生成：减少人工对靠误差，批次 QC 效率高

◆曲线分析：弯曲力—位移、挺度—时间实时显示，便于研发做材料力学行为判断

◆折痕模块可扩展：测纸板压痕反弹力，服务彩盒/牙膏盒/药盒/烟包成型工艺

◆疲劳/蠕变模式：线材反复弯折、薄膜持荷蠕变可程序化运行

◆热敏打印 + 电脑选配：现场出单，选配 PC 软件做数据库与 SPC 统计

◆出厂计量 + 定期校准：支持期间核查，纳入 ISO 9001 量仪台账

四、主要技术参数

五、典型应用场域

◆造纸/纸板：瓦楞原纸、箱板纸、白卡、灰板、烟盒纸、纸餐盘原纸弯曲挺度（GB/T 22364 / TAPPI T556）

◆印刷包装：彩盒、牙膏盒、药盒、酒盒压痕线折痕回弹与糊盒成型质量

◆塑料/薄膜：PVC、PET、BOPP、无纺布、复合片材抗弯与最小成形角

◆柔性电子：OLED 基板、柔性显示膜、导电膜、扩散板、金属薄片弯折安装性能

◆线材管材：电源线、数据线、汽车线束、医疗导管、套管柔韧与抗断芯

◆新材料研发：石墨片、云母片、导热界面材料、复合膜的脆裂角与回弹率

◆第三方检测：纸品/薄膜/线材弯曲性能出具可比数据，CNAS 体系可做期间核查

六、使用要点

纸/纸板按 GB/T 450 取样、GB/T 10739 温湿平衡（23±1℃、50±2%RH）；

薄膜/柔性材料明确 MD/CD 方向与正反面，避免各向异性误判；

标准挺度先跑 15°，脆裂或过载改 7.5°，7.5° 结果不得乘 2 当 15° 结果；

折痕挺度用压痕后试样，测“正向折—回弹—反向折”三段力曲线；

线材设弯曲半径/角度/次数，记录第几次出现断丝、裂皮、电阻跳变；

力值传感器用标准砝码/校准工具期间核查，数据入计量台账；

批量 QC 用按钮模式+热敏打印，研发分析用触屏+PC 曲线导出。
