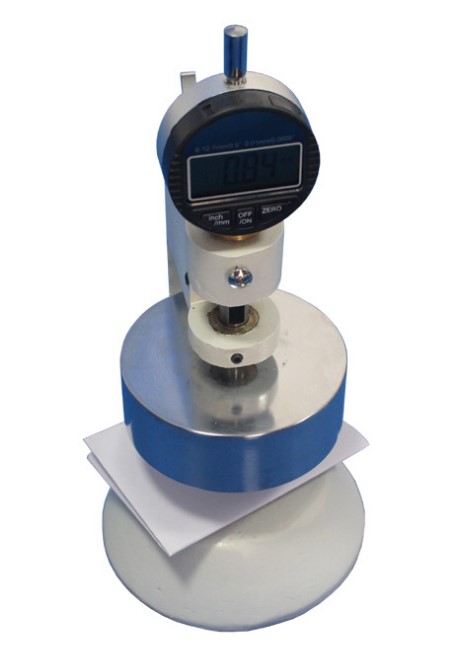

GX-911 瓦楞纸板厚度测定仪｜0–20mm 纸与纸板接触式数显测厚平台

在瓦楞纸箱、彩盒、牛皮纸、白卡纸、灰板纸、蜂窝纸板与包装用纸板的来料检验和过程质控中，厚度是最基础却最容易被低估的指标：它直接影响瓦楞高度、纸板紧度、耐破与边压强度、印刷套准、模切精度和堆码承载。厚度测不准，后面耐破、抗压、戳穿强度数据都会“建立在错误地基上”。

东莞市广信电子科技有限公司推出的 GX-911瓦楞纸板厚度测定仪，按 QB/T 1055-2004《纸与纸板厚度测定仪》 设计制造，采用“两平行测量面 + 规定静压 + 数显读数”的接触法原理，专门测量 20 mm 以下瓦楞纸板、纸板及较厚纸张 的厚度。相比普通卡尺、百分表手工压测，GX-911 把“压力、接触面积、平行度、读数分辨率”全部标准化，是包装厂、造纸厂、彩印厂、第三方纸品实验室的桌面级基础计量器具。

一、适用标准与计量依据

GX-911 的仪器制造与试验方法可衔接：

◆仪器产品标准：QB/T 1055-2004《纸与纸板厚度测定仪》（轻工行业标准，现行；非“QB1055”，也不是 GB 号），规定纸/纸板/瓦楞纸板接触法厚度仪的分类、要求、检验规则

◆瓦楞纸板方法：GB/T 6547《瓦楞纸板 厚度的测定》——瓦楞纸板用 20±0.5kPa、接触面积10±0.2cm²

◆纸与纸板方法：GB/T 451.3-2002《纸和纸板 厚度的测定》（修改采用 ISO 534:1988）——纸张通常用 100±10 kPa、200mm²

◆国际标准：ISO 534:2019《Paper and board — Determination of thickness, density and specific volume》、ISO 3034（Corrugated fibreboard — Determination of thickness）》

北美参照：TAPPI T411（纸和纸板厚度测定，纸张常按 50 kPa 体系，瓦楞复合板另参 TAPPI T808）

关联指标：厚度 → 定量 → 紧度（GB/T 451 系列）、边压/耐破/戳穿强度（GB/T 6546、GB/T 1539、GB/T 2679.7）

关键参数别混用：

普通纸：100±10 kPa、200mm²

瓦楞纸板：20±0.5 kPa、10±0.2cm²
GX-911 按瓦楞纸板工况标定为 20±0.5 kPa / 10±0.2 cm²，避免把瓦楞波峰压扁导致厚度偏小。

二、工作原理（接触式恒压测厚）

将试样平放于下测量面，上测量面在规定静压力下垂直压向试样，待读数稳定后记录两平行面间的垂直距离。

公式层面并不复杂：

厚度t=上测量面位置−下测量面基准位置（在设定压力 P、接触面积A下）

真正的工程价值在“三固定”：

压力固定：20±0.5 kPa，不让人手轻重不一；

面积固定：10±0.2 cm²，压脚不会把瓦楞楞尖局部压塌；

平行度受控：两测量面平行度 <0.035 mm，避免斜面误差。

数显表直接读出 0.01 mm 级结果，比刻度千分表/卡尺更适合 QC 批量记录。

三、核心结构与卖点

◆专测20mm内瓦楞/纸板：三层、五层、七层瓦楞，单坑/双坑/三坑都能量得出楞高与总厚。

◆恒压接触：20±0.5kPa标准荷重，瓦楞波峰不被压溃，测的是“真实结构厚度”而非“压扁后厚度”。

◆标准接触面：10±0.2cm² 圆形压脚，符合 GB/T 6547 瓦楞纸板方法。

◆高平行度：测量面间平行度 <0.035 mm，重复性好，适合来料判退。

◆数显直读：液晶显示，0.01 mm 分度，现场记录快、误读少。

◆小巧耐用：185×220×395 mm、10.55 kg，化验室桌面、产线质检台都能放。

◆可期间核查：用标准量块做零点/示值核查，纳入 ISO 9001 量具台账。

◆纸/纸板通吃：换压力块与压脚配置后，也可按 GB/T 451.3 做纸张厚度，一机两用。

四、主要技术参数

五、典型应用场域

◆瓦楞纸箱厂：三层/五层/七层瓦楞总厚、单瓦楞高、面纸+芯纸+里纸结构厚度

◆造纸厂：挂面纸、牛卡、白板纸、灰底白板纸的出厂厚度与横幅差

◆彩印包装：彩盒、礼品盒、坑盒的模切余量、裱纸后总厚控制

◆蜂窝/缓冲材料：蜂窝纸板、纸蜂窝夹芯、缓冲衬垫厚度

◆第三方纸品检测：按 GB/T 6547 / GB/T 451.3 出厚度数据，再算紧度、估耐破/边压趋势

◆采购来料 QC：供应商纸卷/纸板批次厚度波动、偷克重（薄一刀）筛查

六、使用规范

试样按 GB/T 6547 裁切，避开压痕、折痕、印刷凸起、破损边；

试样在 23±1℃ / 50±2%RH 状态调节（参考 GB/T 10739）效果更好；

用标准量块校零点与示值；

试样平放、无张力、无折叠，压脚缓慢落下，不冲击；

单张测厚取多点（≥5 点随机分布），瓦楞纸板不重复压同一点；

记录最大值/最小值/平均值，算横幅厚度差与 CV%；

定期做期间核查，压力块/量块归档到计量台账。
