GX-535 微电脑戳穿强度测试仪｜瓦楞纸箱动态戳穿能量测定平台

在瓦楞纸箱、彩盒、重型包装、运输包装与纤维复合材料领域，戳穿强度（Puncture Strength）是评估包装件抵御"瞬时尖角穿刺"能力的关键指标。跌落、搬运、装卸、仓储过程中，包装箱常与尖锐异物发生短促而剧烈的碰撞，普通边压/耐破试验无法模拟这种"能量型冲击"。

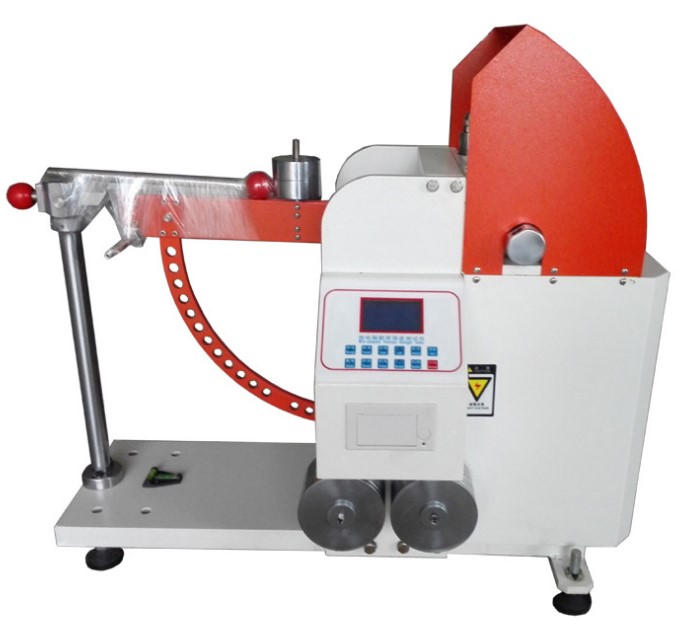

东莞市广信电子科技有限公司推出的 GX-535 微电脑戳穿强度测试仪，采用90° 弓形摆臂 + 三棱锥形冲击头（角锥穿刺器）的摆锤式结构，以规定能量摆锤瞬间戳穿试样，直接读取试样被刺穿所消耗的能量（焦耳），量化包装纸箱受到外力冲击时保护内装物免受损伤的安全性能指数。是纸箱纸板厂、电子元器件厂、易碎品厂、运输包装企业及第三方检测机构做瓦楞纸箱戳穿强度检测的专用设备。

一、适用标准与计量依据

GX-535戳穿强度测试仪 的角锥几何、摆轴摩擦、压头压力与能量量程可衔接：

◆瓦楞纸板戳穿：GB/T 2679.7-2022《纸板 戳穿强度的测定》（现行，修改采用 ISO 3036 体系；原文 GB/T 2679.7 已升级为带年代号国标）

◆国际标准：ISO 3036（Board — Determination of puncture resistance）》——纸板戳穿强度测定（该国际标准在 ISO 现行目录中已撤销，技术内容并入 ISO 13820《Paper, board and pulps》系列与 ISO 3034/3035/3037 瓦楞纸板体系；本机仍按原 ISO 3036 的摆锤法技术参数制造，可追溯）

◆瓦楞纸板：GB/T 6544-2008《瓦楞纸板》（2025 年修订版处于报批/征求意见阶段，需留意新版实施节点）

◆耐破对比参照：GB/T 6545-1998《纸板 耐破度的测定》——戳穿与耐破同为纸板抗破坏强度指标，机理不同

◆北美参照：TAPPI T803《Puncture test of container board》——箱纸板戳穿试验

◆GB/T 2679 系列：GB/T 2679.1~.16 涵盖纸与纸板各项物理性能，戳穿为其中一项

概念边界（客户最容易搞混）：

◆耐破度：静液压均匀胀破（慢速、面内均匀受力）→ GB/T 6545

◆边压强度：楞线方向压缩承载能力 → GB/T 6546

◆戳穿强度：摆锤尖角瞬时穿刺消耗能量（动态、局部集中）→ GB/T 2679.7
三者不能互相替代，GX-535 专做第三种。

二、工作原理（摆锤能量损耗法）

仪器以规定质量的摆锤置于 90° 弓形摆臂上，释放后摆锤带动三棱锥形角锥冲击头瞬间戳穿夹紧的试样，读取摆锤戳穿前后能量差：

戳穿强度 P = 摆锤初始势能 − 戳穿后残余能量（单位：J）

角锥三底边长 60 mm×60 mm×60 mm、高 25±0.7 mm、棱边圆角半径 1.5±0.1 mm，与 GB/T 2679.7 / ISO 3036 规定的穿刺器几何一致；试样由自紧防松夹具以 100±2 kPa 压紧，防止穿刺瞬间打滑；摆轴摩擦及空气阻力以"摆臂摆动次数 >120 次"衡量，保证摩擦损耗可控、能量读数可信。

三、核心结构与卖点

◆四档能量覆盖：A 档 0~6 J、B 档 6~12 J、C 档 12~24 J、D 档 24~48 J，量程 (0~48) J，从薄纸板到重型瓦楞一机覆盖。

◆高精度微电脑：准确度 ≤±0.5%，分辨率 0.001 J，3.2 in 液晶实时显示测试数据，自动化程度高。

90° 弓形摆臂：标准摆锤构型，能量传递稳定，重复性好。

◆标准三棱锥冲击头：按国际标准生产，几何尺寸严格符合 GB/T 2679.7 / ISO 3036。

◆牢固钢结构：整机钢结构机架，避免测试过程中振动引起能量损失，120 kg 配重抗倾覆。

◆安全保护屏罩：带保护系统的分离机构，防穿刺飞溅伤人，操作更安全。

◆自紧防松夹具：可调节压力夹具 + 水平装置，试样夹紧不打滑、不撕裂、不位移。

◆数据保存打印：自动保存 20 组测试数据，自动测量、统计、打印结果，热敏打印机一体式输出。

◆机电一体化：结构紧凑、外观大方、维修方便，工业现场与实验室均可。

四、主要技术参数

五、标准配置与选配

标准配置：主机、摆锤砝码（配重）、电源线、说明书、合格证、保修卡

选配：备用角锥冲击头、摆锤配重组件、专用夹具、数据采集软件

六、典型应用场域

◆瓦楞纸箱：包装制品瓦楞纸箱、单层纸板箱、重型纸箱包装的戳穿强度测试

◆包装用纸板：瓦楞纸板、箱纸板、白纸板的戳穿强度测试

◆硬纸板/彩盒：彩盒、高克重牛卡、灰纸板的戳穿强度测试

◆塑料与人造板：各种塑料板、人造板、塑胶产品的戳穿强度测试

◆纤维复合材料：中空板、纤维板、纸蜂窝夹芯等材料的戳穿强度测试

◆其他纸制品：其他纸和纸板包装容器的戳穿强度测试

◆适用行业：电子元器件、易碎品、运输包装、家电、食品饮料包装

七、使用规范

试样按 GB/T 2679.7 裁切，避开折痕、压痕、破损边与印刷凸起；

用标准砝码校核零位与能量示值；

试样平整放入夹具，100±2 kPa 夹紧，无褶皱无打滑；

按试样预估强度选择档位（从低档开始，防止超量程）；

释放摆锤完成戳穿，记录液晶读数；

单试样测多点（避开前次穿刺损伤区），取平均值；

定期核查摆轴摩擦（摆动次数 >120 次），角锥钝化后及时更换。
