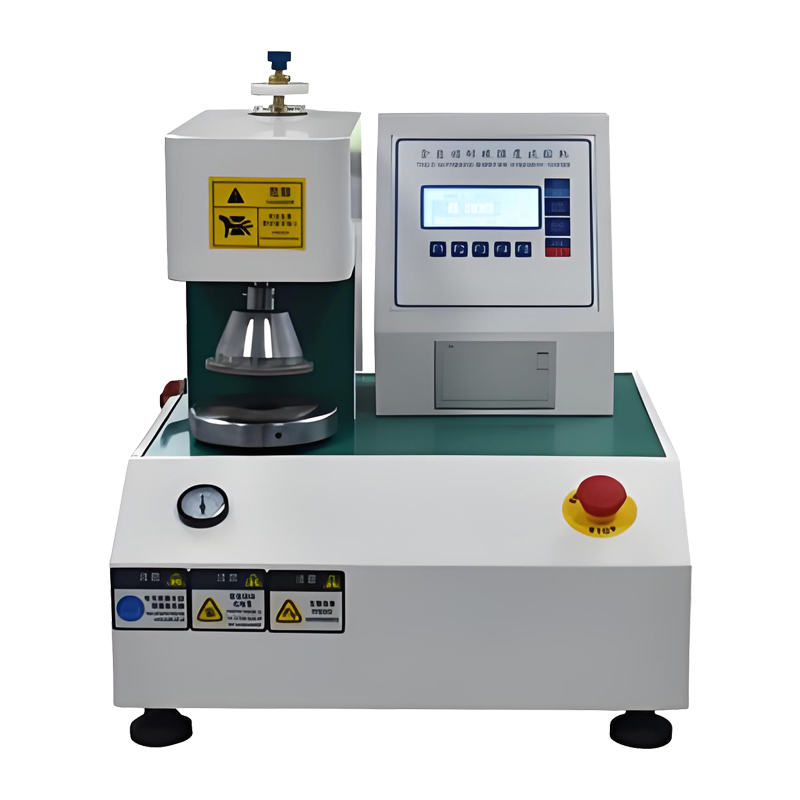

GX-504 全自动破裂强度试验机｜纸板耐破度与瓦楞纸箱爆破力测试仪

在造纸、瓦楞包装、彩印纸箱、皮革及纺织面料行业，耐破强度（Bursting Strength）是评价材料抵抗垂直均匀液压直至破裂能力的关键力学指标，直接关联纸箱堆码、运输抗挤压与终端防护可靠性。东莞市广信电子科技有限公司推出的 GX-504 全自动破裂强度试验机，采用国际通用的缪伦式（Mullen）液压递增法，配合微电脑测控与数字信号处理，自动完成夹样、加压、破断捕获、数据运算与报表打印，是造纸厂、纸箱厂、第三方检测实验室替代指针式耐破仪的合规升级方案。

GX-504 全自动破裂强度试验机不仅覆盖各类纸板、瓦楞纸板、箱板纸的耐破度测定，也可扩展用于皮革、合成革、布类、无纺布等柔性材料的顶破/耐破评估，一机兼顾来料检验与出货抽检。

一、适用标准与测试依据

GX-504 的夹环几何、加压速率与夹持力设计可衔接以下主流规范：

国际标准：ISO 2759《纸板—耐破度的测定》（Mullen 法，加压速率 170±15 mL/min）

国家标准：GB/T 1539《纸板 耐破度的测定》（等同 ISO 2759）、GB/T 6545《瓦楞纸板 耐破强度的测定法》

校准规范：JJF 1811《纸和纸板耐破度测试仪校准规范》

延伸参考：TAPPI T803 / ASTM D2210（北美瓦楞纸体系）、ISO 13938（织物顶破强力，选配夹具时参照）

注：瓦楞纸板按 GB/T 6545 正反面各测若干次取平均；普通纸板按 GB/T 1539 执行；具体合格阈值由客户规格书或对应标准条款判定，本机负责精准输出峰值耐破度与统计值。

二、工作原理（Mullen 液压递增法）

仪器向密封油腔匀速注入85% 甘油 + 15% 蒸馏水混合液压液，弹性橡皮膜在油压作用下均匀鼓起，将夹持在 SUS304 上下夹环（内径 Φ31.50 mm）间的试样顶起；当试样无法承受继续递增的液压而破裂时，高精度压力传感系统自动锁定最大峰值压力，即该试样的耐破强度（kPa / Pa / kgf 可切换）。全过程无人工读数误差，1 分钟压降 <10% Pmax 保证系统密封性。

三、核心结构与自动化特点

◆全自动夹持：气动自动夹紧/松开，夹持力 >690 kPa 可调，避免瓦楞被压塌的同时防止打滑

◆微电脑 + 数字信号处理：LCD 实时显示力值曲线与状态，自动运算最小值/最大值/平均值/测试时间

◆内置微型打印机：单键输出带时间戳的测试报表，满足 ISO 9001 纸质追溯

◆不锈钢夹环 SUS304：Φ31.50 mm 标准口径，长期防锈不变形，符合 GB/T 1539 夹盘要求

◆宽量程覆盖：250~5600 kPa 主量程，分辨率 1 kPa，适配薄纸板到多层瓦楞

◆台式占地：440×420×560 mm / 约 50 kg，AC 220V 120W，产线质检台可直接摆放

四、主要技术参数

五、典型应用场域

◆造纸与纸板厂：挂面纸、箱板纸、白卡纸耐破度出厂检验

◆瓦楞纸箱厂：三层/五层瓦楞纸板耐破强度抽检，关联堆码安全系数

◆彩印包装：评估印刷上光对纸板爆破性能的影响

◆皮革与纺织：皮鞋面革、合成革、帆布/无纺布顶破力延伸测试（选配夹具）

◆第三方检测 / 院校：包装材料委外送检、造纸工艺教研台架

六、为何选择广信 GX-504

相比老式指针耐破仪，GX-504 以气动自动夹样 + 微电脑峰值锁定 + 甘油液压稳态控制消除人为操作波动，在 5600 kPa 满量程内做到"放样即测、破断自停、报表直出"。对于需要通过 ISO 2759 / GB/T 1539 对标出口订单的包装企业，是一台采购门槛低、计量溯源清晰、运维成本极小的品控基建设备。
