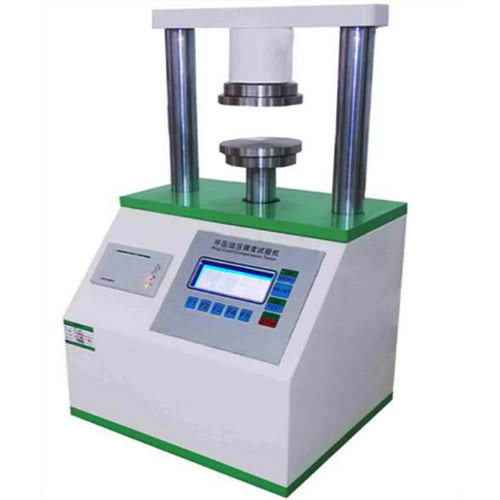

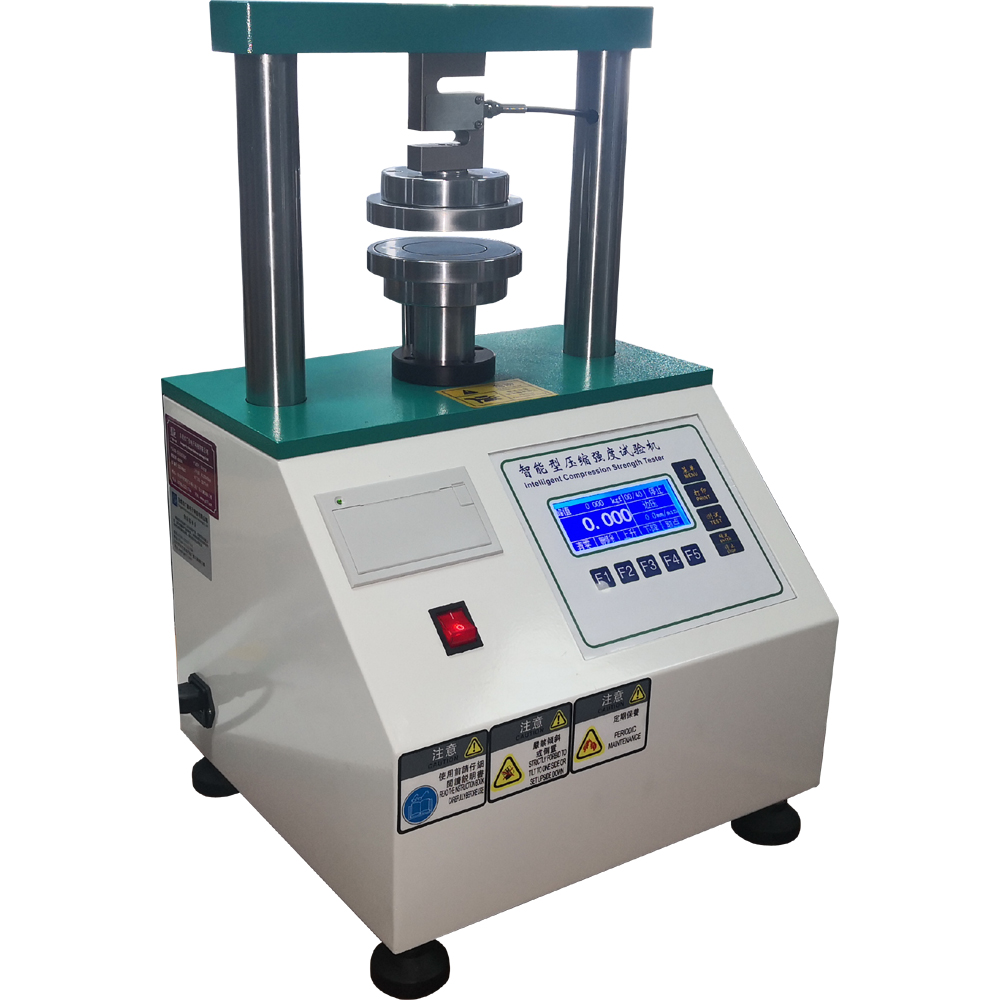

GX-513E 边压强度试验机｜瓦楞纸板 ECT/RCT/FCT/PAT/CMT 多功能压缩平台

在造纸、瓦楞纸箱、彩印包装与终端消费品外箱行业，边压强度（ECT）决定纸箱堆码高度，环压强度（RCT）决定原纸竖向承压，平压（FCT）反映瓦楞芯纸支撑，粘合强度（PAT）关联楞型不脱胶——四项指标共同构成瓦楞材料力学画像。东莞市广信电子科技有限公司推出的GX-513E 边压强度试验机，采用固定压板式电子压缩结构（动板速度 12.7 mm/min，对齐 GB/T 6546-2021 与 TAPPI T472 要求）配合 32 位嵌入式处理芯片与 192×64 点阵液晶，一机覆盖 ECT（边压）、RCT（环压）、FCT（平压）、PAT（粘合）、CMT（一般抗压） 五大功能，是造纸厂、纸箱厂、原纸贸易商及第三方纸品实验室替代单功能压缩台的合规升级方案。

概念边界：GX-513E 与前述 GX-513P 同属边压环压家族，但 GX-513E为 60~5000N / 1N 分辨/ 液晶键控基础款（主打 ECT+RCT+FCT+PAT+CMT 五合一性价比），GX-513P为0~3000N / 0.01N 分辨/5in 触屏高阶款；两者按预算与数据追溯深度二选一，不重复采购。

一、适用标准与测试依据

GX-513E 的压板平行度、加载速率、试样夹持与力值溯源可衔接以下现行规范：

◆边压 ECT：GB/T 6546-2021《瓦楞纸板 边压强度的测定》（修改采用 ISO 3037:2013，替代 GB/T 6546-1998）、ISO 3037:2013、TAPPI T811、JIS P8126、CNS 2956

◆环压 RCT：GB/T 2679.8-2019《纸和纸板 环压强度的测定》（参照 ISO 12192）、TAPPI T472 om-22

◆平压 FCT：GB/T 2679.6-2023《瓦楞芯纸 平压强度的测定》（参照 ISO 3035）、TAPPI T825

◆粘合 PAT：GB/T 6548-2011《瓦楞纸板 粘合强度的测定》

◆CMT 一般抗压：TAPPI T472 压缩框架 + 企业规格书自定方法

◆试样处理：GB/T 10739-2023《纸、纸板和纸浆 试样处理和试验的标准大气条件》

二、测试原理（固定压板压缩法）

矩形纸板试样置于上下两压板之间，使瓦楞方向垂直于压板平面；驱动板以 12.7 mm/min 匀速逼近固定板，对试样施加轴向压力直至压溃，高精度传感器锁定最大峰值力并按试样宽度换算为强度值（ECT：R=F×1000/L，单位 N/m；RCT：kN/m；FCT：kPa）。环压测试时试样卷成环形置入刚性支撑夹具，平压测试用取样器制取圆片以刚性支撑法受压，全过程液晶控速、自动回位、自动判溃存数。

三、核心结构与测控优势

◆32 位嵌入式处理芯片：指令周期快，应变测量 4 档分档、分辨力 >20000 码，软件系数分文件标定修正传感器线性，比老式 8 位单片机表头读数稳。

◆192×64 点阵液晶 + 8 键操控：全中文接口，力量单位 N/kN/kgf/gf/lbf、应力单位 Pa/kPa/MPa/kgf.cm²/lbf.in² 自由切，三种可设速度（12.7 mm/min 为主），无需触屏也能戴手套操作。

◆60~5000 N 宽量程：1 N 分辨、±1% 示值准确度，覆盖单瓦楞到七层重瓦楞 ECT 全段（配合 25×100 mm 试样，ECT 换算 0~500 kN/m 等效）。

◆Φ100 mm 圆形压板：平面度 <0.05 mm，平行度 <1/2000×B（B 为压板直径），四柱定位防偏载；压板间距 75 mm 适配常规纸板厚度。

◆自动回位 + 20 组存贮：压溃后动板自动退回，自动锁存最大力值，可记录最近 20 次结果供现场调阅；带 RS232 上传与并口微型打印选配。

◆1/4 HP 电机 + 52 kg 台式机身：500×270×520 mm 占地，AC 220V 1.5A 车间直插，比 GX-513P 更轻巧、更适合产线巡检位。

四、主要技术参数

五、典型应用场域

◆瓦楞纸箱厂：三层/五层/七层纸板 ECT 抽检，反向推算堆码层数与 BCT 空箱抗压

◆造纸与原纸贸易：挂面纸、瓦楞芯纸 RCT（GB/T 2679.8）、芯纸平压 FCT（GB/T 2679.6）

◆彩印包装：纸板粘合强度 PAT（GB/T 6548）监控裱瓦不脱胶

◆一般抗压 CMT：蜂窝纸板、塑料瓦楞板、薄型非织造片材恒速压缩参考

◆第三方检测 / 出口订单：对接 ISO3037/TAPPI T472/JIS P8126客户规格书，数据国际可比

六、联系我们

欢迎咨询东莞市广信电子科技有限公司，获取GX-513E边压强度试验机的详细报价、技术资料或样品测试。
