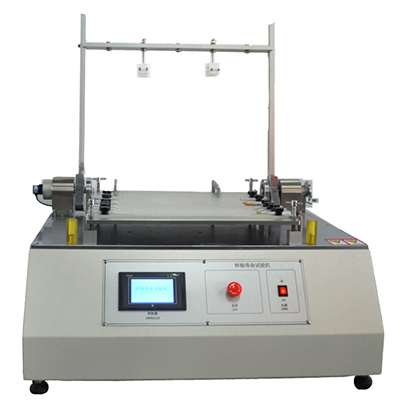

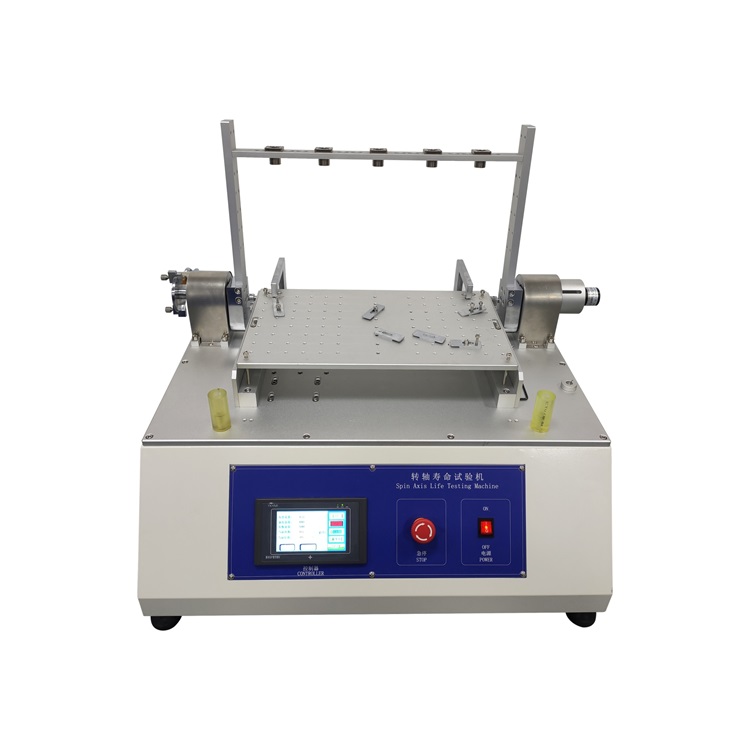

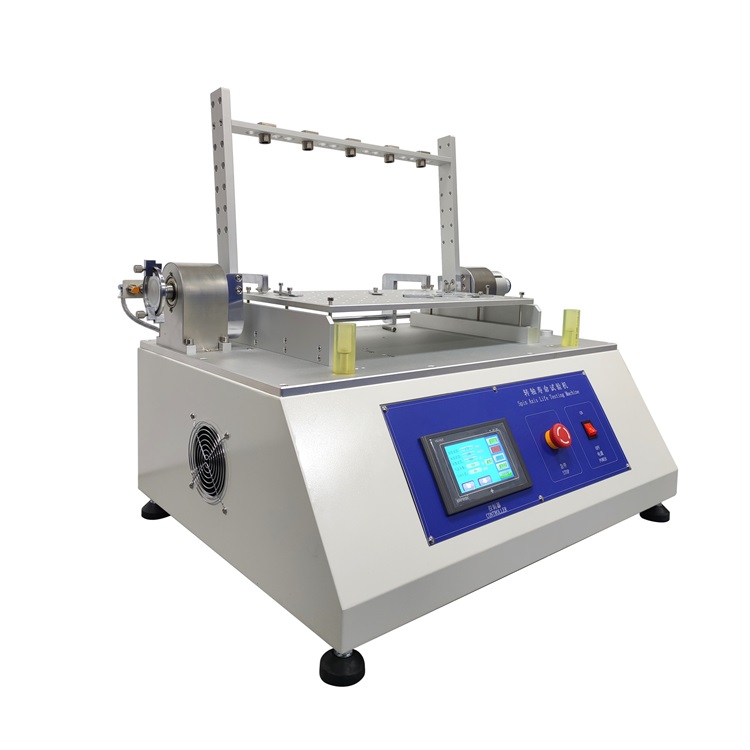

GX-9923 转轴寿命试验机｜笔记本翻盖摇摆耐久测试仪｜转轴摇摆疲劳寿命检测设备

东莞市广信电子科技有限公司为您提供 GX-9923 转轴寿命试验机（Hinge Life Test Machine / Flip-Top Durability Tester），专用于笔记本电脑、翻盖手机、翻盖设备、折叠屏铰链、各类带转轴（铰链）产品结构件的摇摆寿命及耐久性试验。本机采用彩色液晶触摸屏 + PLC 可编程控制器 + 步进电机驱动架构，支持高速、中速、低速及手动四种操作模式，角度设定 5–180°、最大荷重 100Kg/cm、摆动速度最高 15 次/min，可自动判定 OK/NG，是笔记本制造厂、转轴供应商、消费电子企业及质检机构进行转轴可靠性验证的专业检测设备。

产品概述

GX-9923 转轴寿命试验机工作流程高度自动化：将被测产品（笔记本整机/上半部、翻盖手机、转轴模组等）固定于专用夹具上，通过彩色触摸屏直接输入角度、速度、掀起延时、合盖延时、试验次数、试验批次、试验停留时间等全部试验条件，PLC 控制步进电机按设定参数自动执行反复开合摇摆动作。设备支持空摇次数（预热/磨合）→ 正式测定的完整流程，测定结果自动与上、下限规格值比对，判定 OK 或 NG。双边施力机构确保左右两边摇摆不晃动，台面高度可根据产品厚度调整，保证转轴与传动轴同心一致，测试结果真实可靠。

执行及参照标准

中国国家标准：

◆GB/T 2423.7-2018《电工电子产品环境试验 第2部分：试验方法 试验 Ec：粗率操作造成的冲击（主要用于设备型样品）》（翻盖设备机械冲击耐久性参照）；

◆GB/T 14048.1-2012《低压开关设备和控制设备 第1部分：总则》（转轴机械寿命及机械操作试验方法参照）；

◆SJ/T 11393-2009《电子设备用开关 第1部分：总规范》（电子设备转轴式开关寿命试验参照）

国际标准：

◆IEC 60068-2-68:1994 Environmental testing — Part 2: Tests — Test L: Dust and sand（粉尘环境下的转轴耐久性复合试验参照）

行业参考：

◆GB/T 10125-2021《人造气氛腐蚀试验 盐雾试验》（盐雾环境下的转轴耐久性复合试验参照）；

◆IEC 61058-1:2016 Switches for appliances — Part 1: General requirements（器具用开关转轴机械寿命参照）

适用范围

◆笔记本电脑：笔记本整机上盖开合转轴寿命及耐久性验证（最常见应用场景）

◆翻盖手机：翻盖功能手机、折叠屏手机铰链/转轴的反复开合疲劳测试

◆转轴模组供应商：各类笔记本/平板/翻盖设备用转轴模组的来料检验与型式试验

◆折叠屏设备：折叠屏手机、折叠平板铰链机构的开合耐久性评估

◆电子设备铰链：各类带翻盖/折叠结构电子产品的铰链寿命考核

◆质检认证：企业品管部来料及出货检验；3C、CE 等认证中的机械寿命试验项目

产品特点

◆彩色触摸屏 + PLC + 步进电机，操作简便：全中文操作接口，所有试验条件由触摸屏直接输入，参数一目了然，新手也能快速上手

◆四种模式，灵活适配：支持高速、中速、低速及手动调整四种操作模式，覆盖从研发调试到量产检测的全场景需求

◆双边施力，摇摆不晃动：采用双边同步施力机构，确保左右两边摇摆平稳、不晃动，测试结果更真实可靠

◆台面高度可调，保证同心度：可根据产品厚度调整台面高度，确保转轴与传动轴一致，避免偏心造成的测试误差

自动判定 OK/NG：测定项目可输入上、下限规格值，测定结果自动与上、下限比对，自动判定 OK 或 NG，无需人工判读

◆完整流程控制：可输入空摇次数（磨合）、测定速度、测定次数及停留时间，支持 N 次摇摆后停顿 N 分钟自动重启，模拟真实使用节奏

◆多单位自由切换：荷重单位可在 Kg-cm、N-cm、N-m、Lb-in 间自由切换，满足国内外客户差异化需求

◆实时显示真实角度及摇摆速度：测试过程中实时显示转轴摇摆时的真实角度和当前摇摆速度，数据透明可追溯

◆机台小巧，低噪声：整机设计紧凑（730×635×790mm），易于摆放及操控，步进电机驱动噪声低，适合产线旁及实验室使用

技术参数

选型提示：

笔记本整机/上半部转轴测试优先选本机；如仅需测试裸转轴模组，可配合专用转轴夹具使用；折叠屏铰链测试建议提前沟通开合角度及速度需求。
