GX-9923B 电脑全自动转轴扭力耐久试验机｜笔记本转轴扭力衰减寿命测试仪

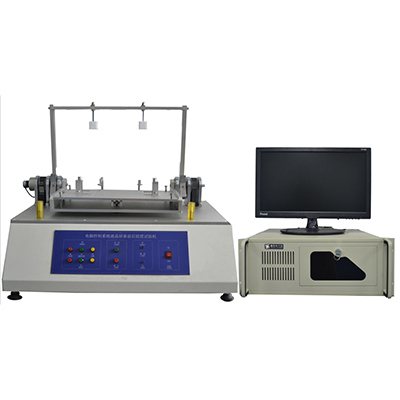

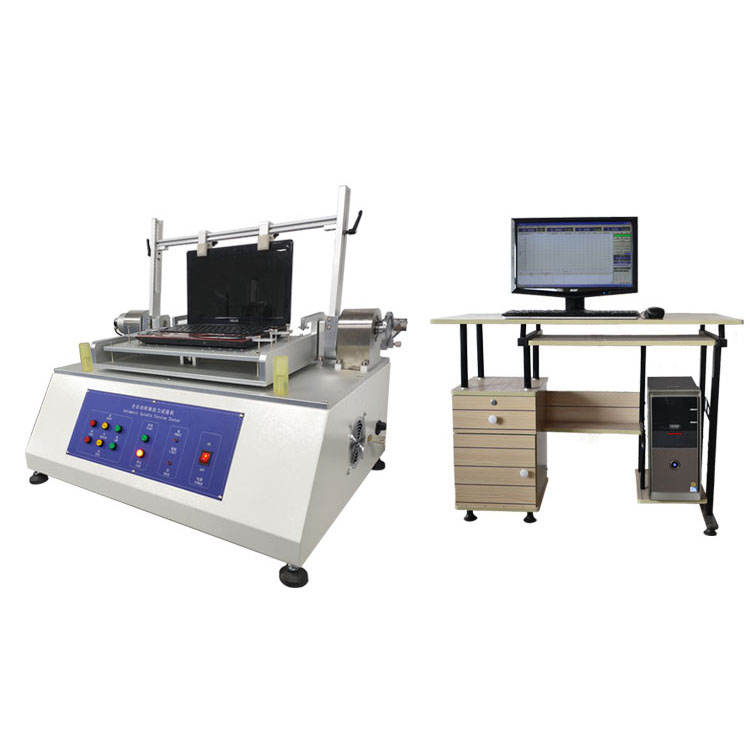

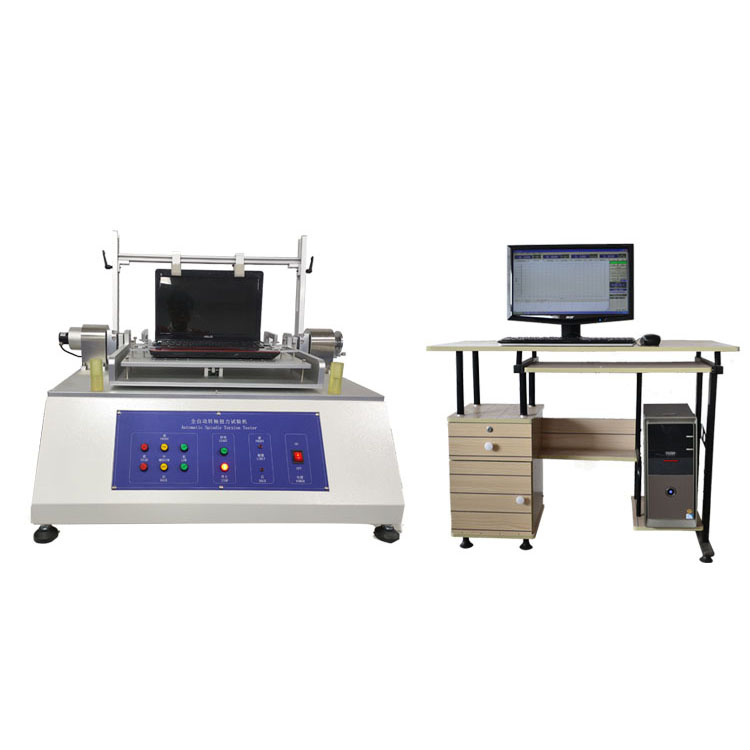

东莞市广信电子科技有限公司为您提供 GX-9923B 电脑全自动转轴扭力耐久试验机（Computerized Automatic Hinge Torque Endurance Tester），可测试 Notebook（笔记本电脑）上盖在多次打开、关闭后转轴扭力的衰退情形，每次自动量测转轴扭力值并记录曲线变化，绘制扭力衰减寿命曲线图，彻底改良了传统必须把转轴拆卸后才能量测扭力的不便。本机采用伺服电机驱动 + 工业计算机 Windows 控制系统，适用于螺丝、扭簧、铰链、转轴、外壳、紧固件、线束等多种产品的扭力及使用寿命测试，透过工业计算机的分析，可精确测量待测物的力矩与旋转角度及力矩与转速相对应变化曲线，并可准确控制旋转角度、旋转速度、目标测定次数及暂停时间等，是一部值得信赖的高性能力学测试仪器。

产品概述

GX-9923B 电脑全自动转轴扭力耐久试验机工作流程高度自动化：将 Notebook 整机或转轴模组固定于工作台上，通过 Windows 窗口画面设定打开角度、合盖延时、翻盖延时、测试速度、目标次数、批次设定、批次停留时间等全部试验条件，伺服电机驱动同步带双臂传动机构按设定参数自动执行反复开合摇摆动作。系统实时采集每一次开合循环的扭力值，自动绘制扭力-角度曲线图和扭力衰减寿命曲线图，并可与上、下限规格值自动比对，判定 OK 或 NG。所有试验条件、曲线图、检查报表均可储存于硬盘，不限次数，并可随时转档至 Excel 做进一步编辑分析，是笔记本制造厂、转轴供应商、铰链及紧固件企业研发与品管的理想选择。

执行及参照标准

中国国家标准：

◆GB/T 2423.7-2018《电工电子产品环境试验 第2部分：试验方法 试验 Ec：粗率操作造成的冲击（主要用于设备型样品）》（翻盖设备机械冲击耐久性参照）；

◆GB/T 14048.1-2012《低压开关设备和控制设备 第1部分：总则》（转轴/铰链机械操作及寿命试验方法参照）；

◆SJ/T 11393-2009《电子设备用开关 第1部分：总规范》（电子设备转轴式开关寿命试验参照）

国际标准：

◆IEC 60068-2-68:1994 Environmental testing — Part 2: Tests — Test L: Dust and sand（粉尘环境下的转轴耐久性复合试验参照）

行业参考：

◆GB/T 10125-2021《人造气氛腐蚀试验 盐雾试验》（盐雾环境下的转轴扭力耐久性复合试验参照）；

◆IEC 61058-1:2016 Switches for appliances — Part 1: General requirements（器具用开关转轴机械寿命参照）

适用范围

◆笔记本电脑：Notebook 整机/上半部转轴扭力衰减寿命测试（核心应用场景），评估多次开合后转轴是否仍具保持力或阻力变大损坏塑胶本体

◆转轴/铰链制造：各类笔记本/平板/翻盖设备用转轴、铰链模组的来料检验与型式试验

◆螺丝及紧固件：螺丝拧紧扭力、防松性能及反复扭转寿命测试

◆扭簧及弹性件：扭簧的扭矩-角度特性曲线及疲劳寿命评估

◆外壳及结构件：带转轴结构的外壳件开合扭力及耐久性验证

◆线束及线缆：线束接头扭转疲劳及扭力耐久性测试

◆质检认证：企业品管部来料及出货检验；3C、CE 等认证中的机械寿命试验项目

产品特点

◆伺服电机驱动，高精度定位：采用伺服电机驱动，高精度定位准确、大力矩输出，可长时间连续使用，运行平稳低噪声

◆同步带双臂传动，双边不晃动：采用同步带双臂传动机构，高效率、运行平稳、确保左右两边摇摆不晃动

◆精密滑轨导向，低摩擦耐用：采用精密滑轨作转轴摇摆导向，低摩擦、平稳、耐用

◆工业计算机 Windows 系统，操作简便：全中文 Windows 窗口画面设定，所有试验条件一目了然，新手也能快速上手

◆实时双曲线显示：同时显示扭力-角度曲线图及扭力衰减曲线图，直观呈现转轴从新品到寿命末期的扭力变化趋势

◆每次扭力自动量测记录：无需拆卸转轴，每次开合自动量测扭力值并存储，彻底解决传统测试的不便

◆自动判定 OK/NG：测定结果自动与上、下限规格值比对，判定 OK 或 NG，无需人工判读

◆数据无限存储：所有试验条件、曲线图、检查报表皆可储存于硬盘，不限次数，全程可追溯

◆报表可转 Excel 编辑：检查报表可转档至 Excel 做进一步编辑分析，方便生成定制化报告

◆报表抬头可随时修改：检查报表抬头内容中英文皆可，适应国内外客户差异化需求

◆Notebook 测试位置可自行调整：适配不同尺寸、不同转轴位置的笔记本产品

◆单边/双边施力可选：可根据产品特性选择单边施力或双边施力模式

◆台面高度可调，保证同心度：工作固定平台高低可调，确保转轴与摇臂同心，避免偏心造成的测试误差

技术参数

标准配置

选购配件

额外转轴夹具、单边/双边施力转换套件、Excel 数据分析模板

联系我们

如您正在寻找全自动转轴扭力耐久试验机，欢迎就 GX-992B全自动转轴扭力耐久试验机的选型、参数确认与定制方案与我们联系。
