GX-2205 电脑全自动扭力试验机｜伺服马达扭力曲线测试仪｜扭簧电位器旋钮合页扭矩检测设备

东莞市广信电子科技有限公司为您提供 GX-2205 电脑全自动扭力试验机（Computerized Automatic Torque Tester），既可做产品扭力测试，也可做产品寿命试验，适用于扭簧、电位器、车载旋钮、旋钮开关、摄像头、合页等各类需要测量扭转力矩及耐久寿命的产品。本机搭配自动求心夹具可避免旋转过程中的中心偏移问题，利用 Windows 操作界面使用简单方便，透过工业计算机分析，可精确测量待测物的力矩与旋转角度对应关系及力矩与转速变化曲线，是汽车零部件、消费电子、电器开关、摄像头模组、五金铰链等企业研发与品管的理想选择。

产品概述

GX-2205 电脑全自动扭力试验机采用伺服马达 + 行星减速机驱动架构，提供高精度、高重复性之扭力测试。测试条件皆由电脑 Windows 画面设定并可储存，支持正扭力、反扭力、正扭力+反扭力三种扭力值设定模式，测试走行方向涵盖正转去程、正转去程+回程、反转去程、反转去程+回程、正转去程+反转程+正转回程等多种组合，可完整模拟产品在实际使用中的正反转工况。系统直接记录每个角度之扭力值变化，实时绘制扭力-角度曲线图（X 轴代表角度、Y 轴代表扭力），并同步生成扭力衰减寿命曲线图。每一量测图形皆可由十字游标追踪轨迹，判读对应之扭力及角度值，最小精度 0.1 度。所有曲线由电脑自动储存，可随时放大缩小、一张纸任意指定放置 N 个曲线图，并支持卷轴式浏览，数据追溯与分析极为便捷。

软件功能详解

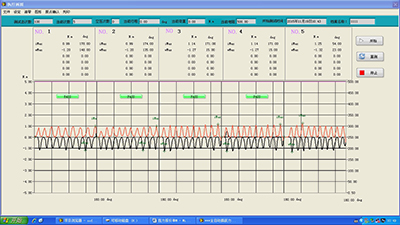

◆直接记录每个角度之扭力值变化：X 轴代表角度、Y 轴代表扭力，直观呈现产品从起始到终止全过程的扭矩特性

◆十字游标追踪轨迹：每一量测图形皆可由十字游标精准追踪曲线轨迹，判读对应之扭力及角度值，最小精度 0.1 度

◆曲线自动储存：由电脑自动储存，可随时放大缩小，一张纸可任意指定放置 N 个曲线图

◆卷轴式曲线图显示：可任意浏览历史曲线图，方便对比不同批次、不同样品的扭力特性差异

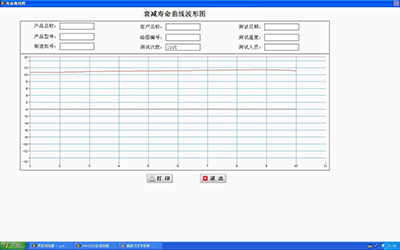

◆自动计算扭力衰减率：系统自动统计每次测试的峰值/谷值扭力，绘制扭力随次数衰减的变化趋势

◆报表抬头内容自由设定：中英文皆可，适应国内外客户差异化需求

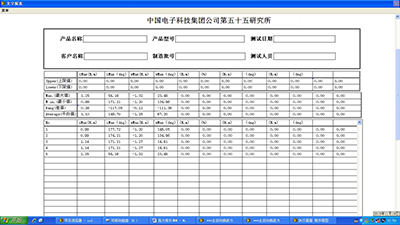

◆报表显示最大值、最小值、平均值：每条曲线之统计特征值一目了然

◆报表显示测试上、下限规格线：直观判断产品是否超出允收范围

◆可设定同时显示多组寿命曲线图：多组样品数据并列对比，便于研发分析

◆中文 Windows 视窗画面设定：全中文操作接口，操作简单直观，新手也能快速上手

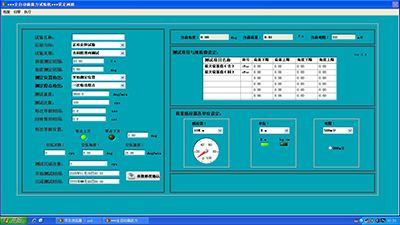

◆测试条件皆由电脑画面设定并可储存：含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置等全部参数

◆由下拉式选单勾选设定或直接输入数据：两种输入方式灵活切换，提升设定效率

◆测定项目及规格设定：可输入上、下限规格值，测试结果自动判定 OK 或 NG

◆可输入测试上下限值：超出规格机器会自动停止，避免无效测试并保护设备

执行及参照标准

中国国家标准：

◆GB/T 14048.1-2012《低压开关设备和控制设备 第1部分：总则》（开关/旋钮机械操作及寿命试验方法参照）；

◆SJ/T 11393-2009《电子设备用开关 第1部分：总规范》（电子设备旋钮开关扭力及寿命试验参照）；

◆GB/T 2423.7-2018《电工电子产品环境试验 第2部分：试验方法 试验 Ec：粗率操作造成的冲击》（机械耐久参照）

国际标准：

◆IEC 61058-1:2016 Switches for appliances — Part 1: General requirements（器具用开关—第1部分：通用要求，旋钮开关机械寿命及扭力试验）；

◆IEC 60068-2-68:1994 Environmental testing — Part 2: Tests — Test L: Dust and sand（粉尘环境下的扭力耐久性复合试验参照）

行业参考：

◆GB/T 10125-2021《人造气氛腐蚀试验 盐雾试验》（盐雾环境下的扭力耐久性复合试验参照）；

◆ISO 16750-3:2012 Road vehicles — Environmental conditions and testing for electrical and electronic equipment — Part 3: Mechanical loads（道路车辆电气设备机械负荷试验，车载旋钮扭力参照）；

◆GB/T 26125-2011《电子电气产品 六种限用物质浓度的测定》（有害物质检测参照）

适用范围

◆扭簧制造：各类扭簧的扭矩-角度特性曲线及疲劳寿命评估

◆电位器：旋转电位器的启动力矩、运转力矩及止动力矩测试

◆车载旋钮：汽车中控旋钮、空调旋钮、音量旋钮的扭力手感及耐久性验证（配合 ISO 16750-3）

◆旋钮开关：电器旋钮开关的扭力特性及机械寿命测试（配合 IEC 61058-1 / SJ/T 11393）

◆摄像头模组：摄像头变焦环、镜头旋转机构的扭力测试

◆合页及铰链：各类合页、铰链、翻盖铰链的开合扭力及耐久寿命检测

◆电子产品扭曲试验：搭配自动求心夹具，可避免旋转过程中心偏移，实现精准扭力测试

质检认证：企业品管部来料及出货检验；3C、CE、IEC 61058 等认证中的扭力及机械寿命试验项目

产品特点

◆伺服马达 + 行星减速机，高精度扭力测试：伺服驱动定位精准、大力矩输出、长时间连续运行稳定可靠

◆自动求心夹具，消除偏心误差：搭配自动求心夹具可避免旋转过程中心偏移问题，确保扭力测试数据真实准确

◆三档量程可选，覆盖宽范围：10kgf.cm / 50kgf.cm / 200kgf.cm 三档，最小显示扭力低至 1gf.cm，满足从微扭簧到重负荷合页的全场景需求

◆角度分辨率 0.01°，精度卓越：最小显示角度 0.01 度，十字游标判读精度 0.1 度，角度测试精准可靠

◆速度范围宽，0–7200°/min：无级调速，从极低速精密测量到高速寿命测试均可覆盖

◆正反转多模式，工况全覆盖：支持正扭力、反扭力、正+反扭力设定；走行方向 5 种组合，完整模拟实际使用工况

◆实时双曲线显示：同时显示扭力-角度曲线图及扭力衰减寿命曲线图，直观呈现产品从新品到寿命末期的扭力变化趋势

◆十字游标追踪，精准判读：曲线上任意点可由十字游标精准定位，判读对应扭力及角度值

◆自动判定 OK/NG：测定结果自动与上、下限规格值比对，判定 OK 或 NG，无需人工判读

◆超出规格自动停机：可设定扭力上、下限，超出规格范围机器自动停止，保护产品及设备安全

◆数据无限存储，报表灵活输出：所有试验条件、曲线图、检查报表皆可储存于硬盘，不限次数；报表可转档至 Excel 或透过网络直接输出

◆大型 X-Y 移动台，适配性强：标配大型 X-Y 移动台，可灵活调整产品位置，确保扭力中心与旋转轴同心

◆Windows 操作界面，简单方便：全中文视窗画面，下拉式选单勾选或直接输入，操作门槛低

技术参数

标准配置

选购配件：

额外荷重元（扩充量程）、专用汽车旋钮夹具、电位器专用夹持治具、摄像头模组旋转扭力治具

如需了解 GX-2205 电脑全自动扭力试验机（伺服马达扭力曲线测试仪）最新报价、技术确认，欢迎联系东莞市广信电子科技有限公司！
