GX-1220-3 三工位插拔力寿命试验机｜连接器插拔力耐久测试仪｜自动求心插拔力检测设备

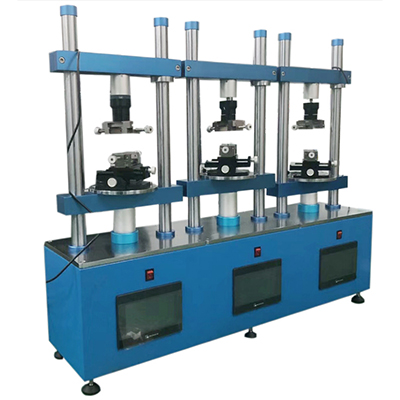

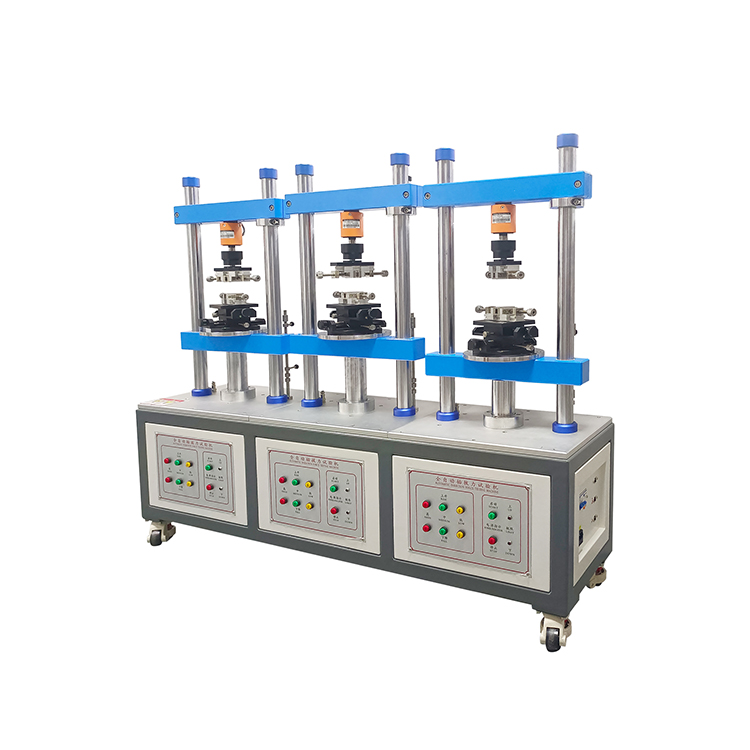

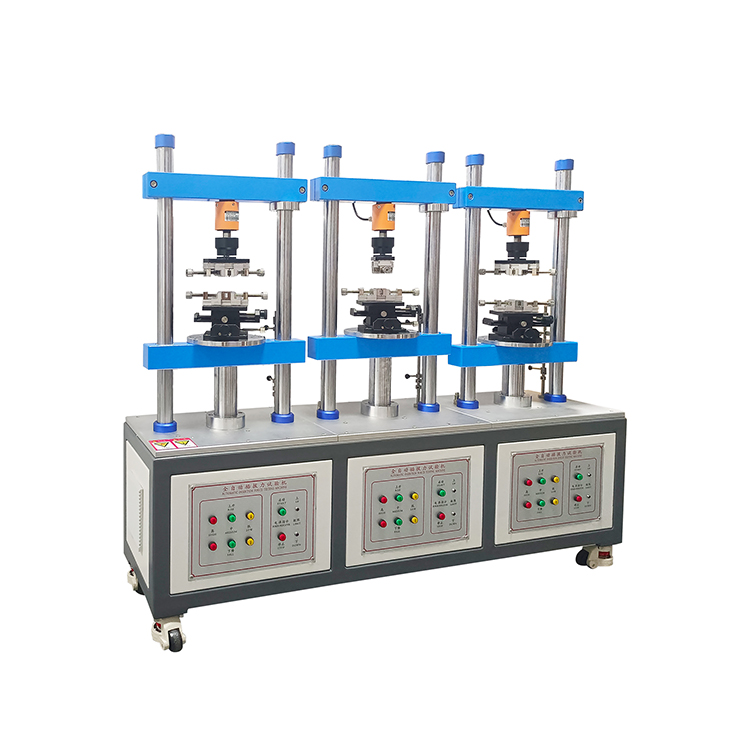

东莞市广信电子科技有限公司为您提供 GX-1220-3 三工位插拔力寿命试验机（3-Station Plug & Socket Insertion/Extraction Force Life Tester），专用于各种连接器（Connector）之插入力及拔出力测试与寿命耐久性试验。本机采用三工位独立运动架构，每个工位配备独立伺服马达驱动 + 7 英寸触摸屏控制，搭配专利设计自动求心装置及各类连接器专用夹治具，彻底解决公母连接器对位不准、"吃单边"等行业痛点，是连接器制造厂、线束企业、消费电子、汽车电子及质检机构进行插拔力可靠性验证的专业检测设备。

产品概述

GX-1220-3 三工位插拔力寿命试验机工作流程高度专业化：将待测连接器（公头与母座）分别固定于对应工位的专用夹治具上，通过自动求心装置确保公母连接器在插拔过程中自动对准中心轴线，避免偏心造成的"吃单边"现象；伺服马达驱动滚珠丝杆按设定速度（去程插入 / 回程拔出）执行反复插拔动作，荷重元实时采集每一次插拔的力值变化，自动计算去程最大插入力与回程最大拔出力，并生成插拔力-行程曲线。三工位可独立运动、独立设定参数、独立启停，大幅提升批量检测效率，是连接器行业品管与研发的标配设备。

执行及参照标准

国际标准：

◆IEC 60512-13:2001 Connectors for electronic equipment — Tests and measurements — Part 13: Mechanical tests on contacts and terminations — Test 13a: Insertion and withdrawal forces（电子设备用连接器—试验与测量—第13部分：接触件与端子的机械试验—试验13a：插入力和拔出力）；

◆EIA-364-13D:2018 TP-13 Insertion and Extraction Force Tests for Electrical Connectors（电子连接器插入力和拔出力试验程序）

中国国家标准：

◆GB/T 5095.8-1997《电子设备用机电元件 基本试验规程及测量方法 第8部分：机械试验》（idt IEC 60512-13，连接器插拔力试验方法）；

◆GB/T 14048.1-2012《低压开关设备和控制设备 第1部分：总则》（插接式器件机械操作及接触可靠性参照）

行业参考：

◆USCAR-2:2020 Performance Specification for Automotive Electrical Connector Systems（汽车连接器性能规范，插拔力与机械耐久性参照）；

◆SAE/USCAR-37:2017 Automotive Communication/Infotainment Connector Test Specification（汽车通信/信息娱乐连接器测试规范）；

◆GB/T 28046.3-2011《道路车辆 电气及电子设备的环境条件和试验 第3部分：机械负荷》（道路车辆连接器机械负荷参照）；

◆IEC 61076-1:2018 Connectors for electronic equipment — Product requirements — Part1: Generic specification（电子设备用连接器—产品要求—第1部分：通用规范）

适用范围

◆连接器制造：USB、Type-C、HDMI、RJ45、FPC/FFC、板对板（BTB）、线对板（WTB）等各类连接器的插入力、拔出力及寿命耐久性测试（配合 IEC 60512-13 / GB/T 5095.8）

◆汽车电子：车载信息娱乐连接器、ECU 连接器、电池包高压连接器的插拔力及机械耐久性验证（配合 USCAR-2 / GB/T 28046.3）

◆消费电子：手机充电接口、耳机插孔、SIM 卡座、SD 卡座等微型连接器的插拔寿命考核

◆线束及线缆：各类线束接头、端子插拔力及端子保持力测试

◆工业连接器：圆形连接器（M12/M8）、重载连接器（HDC）的插拔力与机械寿命评估

◆开关及插座：电源插座、插头插座的插入力拔出力及耐久寿命测试

◆质检认证：3C、CE、UL、USCAR 等认证中的插拔力及机械寿命试验项目；企业品管部来料及出货检验

产品特点

◆三工位独立运动，效率倍增：3 个试验工位可独立运动、独立设定参数、独立启停，单次运行即可完成 3 组连接器或 3 项不同参数的插拔试验

◆自动求心装置，杜绝"吃单边"：搭配专利设计之自动求心装置，公母连接器在插拔过程中自动对准中心轴线，彻底解决对位不准、单边受力导致的测试误差

◆台湾 TBI 滚珠丝杆 + 伺服马达，行程精准：采用台湾 TBI 高精度滚珠丝杆传动，配合伺服马达驱动，行程精度高、运行平稳、低噪声、长寿命

◆7英寸触摸屏，操作直观：每个工位独立配备 7 寸触摸屏，软件画面操作简单直观，参数设置一目了然

◆自动计算去程/回程最大力：系统自动采集并运算去程（插入）最大力与回程（拔出）最大力，无需人工判读，数据精准可靠

◆行程或荷重反弹功能：支持按行程控制或按荷重反弹控制两种模式，灵活适配不同连接器测试需求

◆荷重元保护功能：内置荷重元过载保护机制，防止超载损坏传感器，延长设备使用寿命

◆自动寻零功能：每次测试前自动寻零校准，消除累积误差，保证长期测试精度

◆等候时间 1–99S 可调：插拔间隔停留时间自由设定，模拟真实插拔节奏，也可用于接触稳定性观察

◆手动微调距离可调：支持手动微调定位，方便试件装夹与对位调试

◆各类连接器专用夹治具：提供 USB、Type-C、HDMI、RJ45、FPC、BTB、WTB 等各种连接器专用夹治具，即装即用

技术参数

标准配置

选购配件：

各类连接器专用夹治具（USB / Type-C / HDMI / RJ45 / FPC / BTB / WTB 等）、额外荷重元（扩充量程）、数据导出软件模块

如需了解 GX-1220-3 三工位插拔力寿命试验机（连接器插拔力耐久测试仪）最新报价、技术确认或预约演示，欢迎联系东莞市广信电子科技有限公司！
