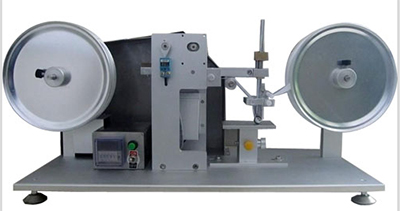

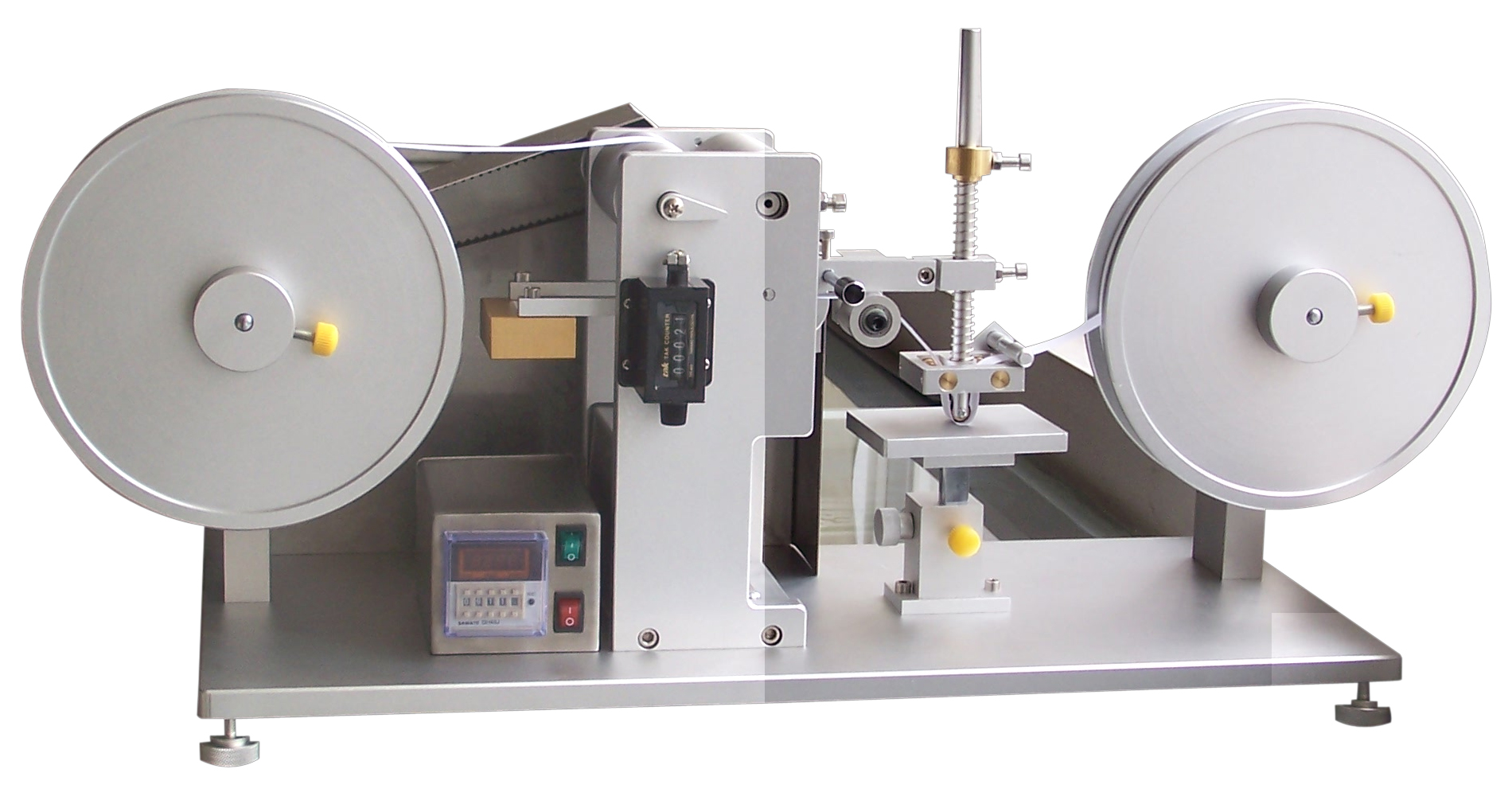

产品概述

GX-9932 RCA纸带耐磨试验机参照 ASTM F2357-04《使用 Norman RCA 耐磨测试仪测定薄膜开关油墨和涂层耐磨性的标准试验方法》（最新版 ASTM F2357-21 同原理适用）、并对接 GB/T 1768《色漆和清漆 耐磨性的测定 旋转橡胶砂轮法》、GB/T 9279《色漆和清漆 划痕试验》 等国内涂层耐磨评价体系研制。

GX-9932 RCA纸带耐磨试验机以未涂油专用 RCA 纸带（宽 11/16″）为摩擦介质，由定速马达驱动纸带连续卷动，经 O 型环压紧贴合试样表面，在恒定垂直荷重下做单向摩擦；当涂层磨穿露底或达到预设回转数时自动停机，以马达回转次数定量评价手机外壳、塑胶件、丝印层、电镀层的耐摩耗能力。

工作原理

◆试样通过泛用式固定器装夹，测试面与纸带摩擦轨迹平行；

◆杠杆系统施加标准荷重（275g 为满杆自重，加配减重砝码得 175g / 55g）；

◆收纸轮匀速卷动纸带，每转均使用全新纸带段，避免磨屑缓冲；

◆数显计数器实时记录回转数，到设定值或目检露底即停；

◆配灯式放大镜观察磨痕，判断是否露底材、掉色或丝印断裂。

核心特点

◆三档国际通用荷重：55g（软质硅胶丝印）、175g（常规塑胶喷涂）、275g（硬壳电镀/UV 涂层），直接换配重实现；

◆数显预置计数：0-999,999 次任意设定，到达自动停机，断电不丢数；

◆泛用式样品固定器：兼容平面外壳、3D 弧面、按键、薄片，无需每件开模；

◆标准摩擦组件：配3个O型环张紧纸带，附表面平整计校机，保证压力线接触稳定；

◆灯式放大镜判读：自带照明放大镜，磨痕区显微观察，减少目检误判；

◆小巧低耗：占地仅 530×490×410mm，AC220V/5A 即可运行，实验室桌面上机。

主要技术参数

注：行业常规判定——手机硬壳涂层 275g/500~1000 转不露底为合格；硅胶丝印55g/50~200 转不掉色；具体次数依客户规格或 ASTM F2357 附录执行。

适用对象

◆消费电子：手机/平板/笔记本外壳喷涂、PDA、MP3、CD 机面板

◆印刷标识：硅胶按键丝印、塑料标牌油墨、薄膜开关印字

◆表面处理：真空镀、水电镀、UV 固化层、IML/IMD 装饰膜

◆质检场景：电子厂 IQC/OQC、第三方实验室（CNAS/CMA）、涂料油墨厂研发

标准配置清单

◆GX-9932 主机 ×1

◆55g、175g 测试荷重块 各 ×1

◆泛用式固定器 ×1

◆O 型环 ×3

◆水平仪 ×1

◆工具组 ×1

◆灯式放大镜 ×1
