产品概述

GX-418 定向跌落试验机依据 IEC 60068-2-32《环境试验 第2-32部分：试验 Ed——自由跌落》及等效国标 GB/T 2423.8《电工电子产品环境试验 第2部分：试验方法 试验Ed：自由跌落》要求设计制造，同时参照 JIS C 0044 等消费电子行业通用跌落规范。

GX-418 定向跌落试验机用于评估手机、PAD、电子书阅读器、电子辞典、智能穿戴等小型电子产品在用户实际使用中发生意外跌落时对产品结构、内部元器件及功能性能的影响。相比传统包装跌落机，本机专注"小件、轻量、定点角度"跌落，可精准控制试样以指定面、棱、角撞击刚性地面，模拟裤袋滑落、桌面倾覆、手持脱手等真实工况。

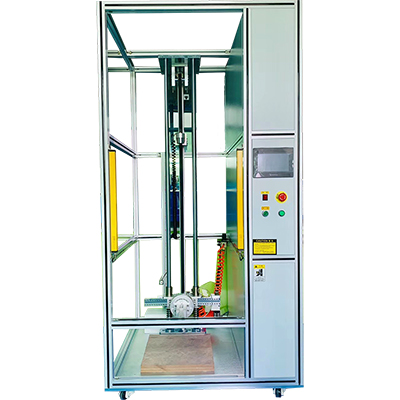

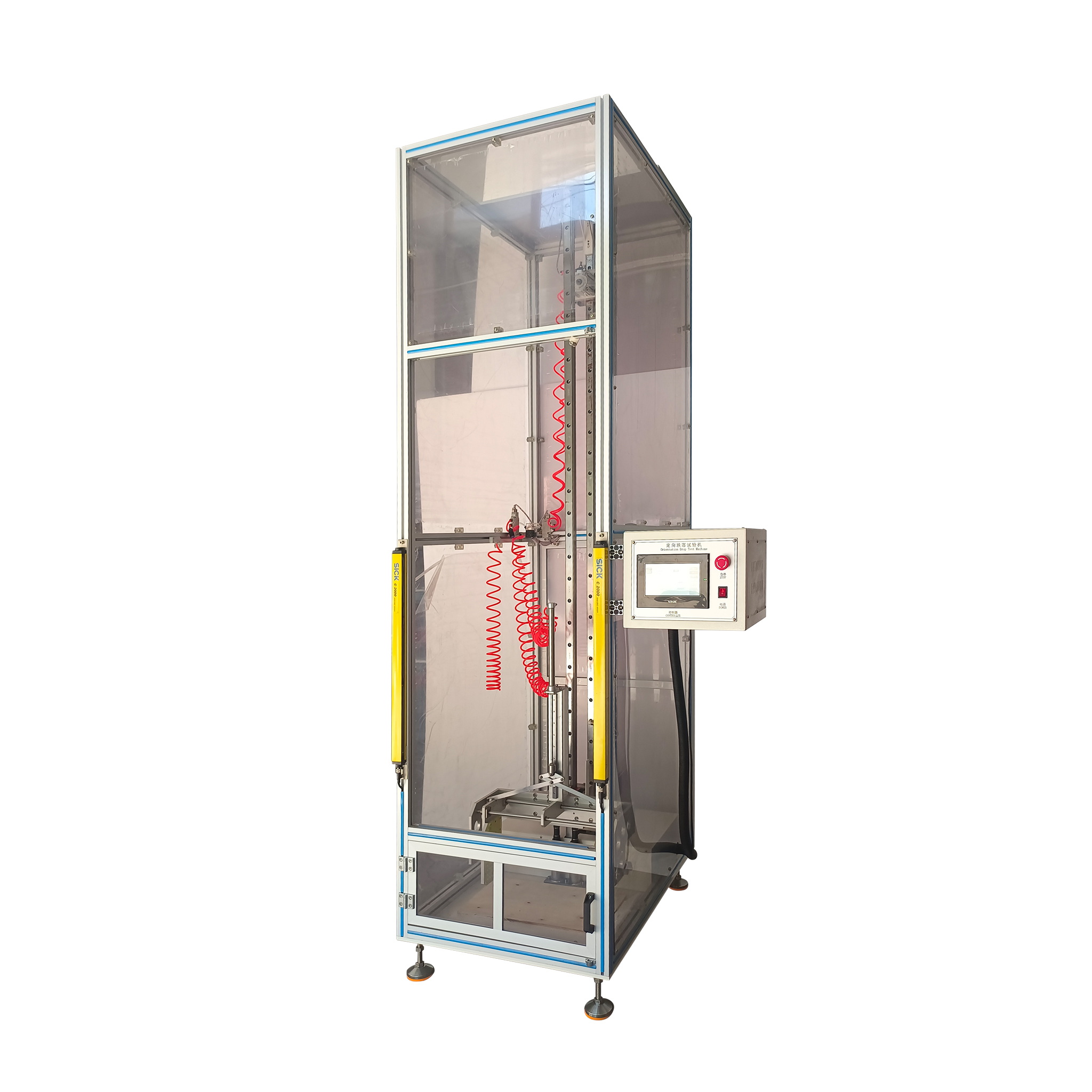

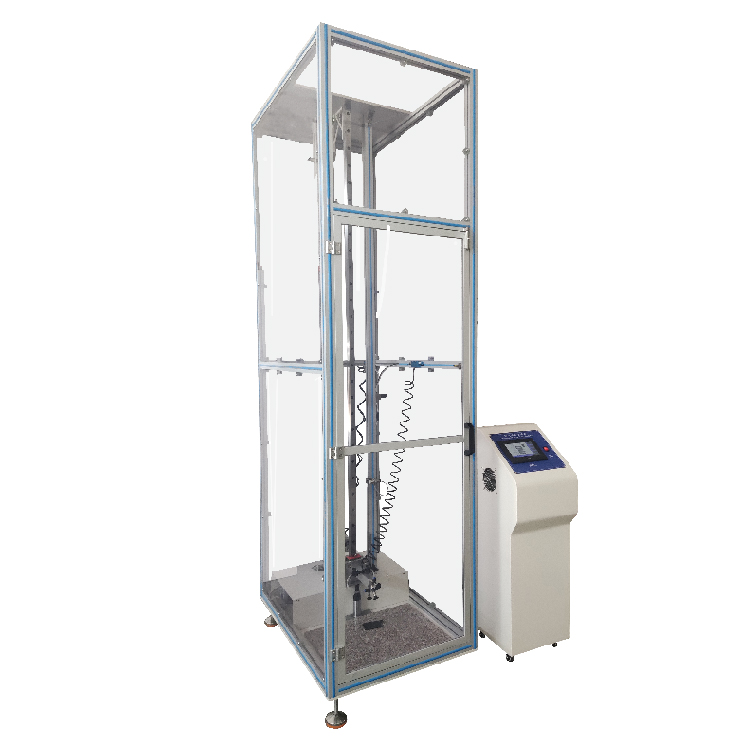

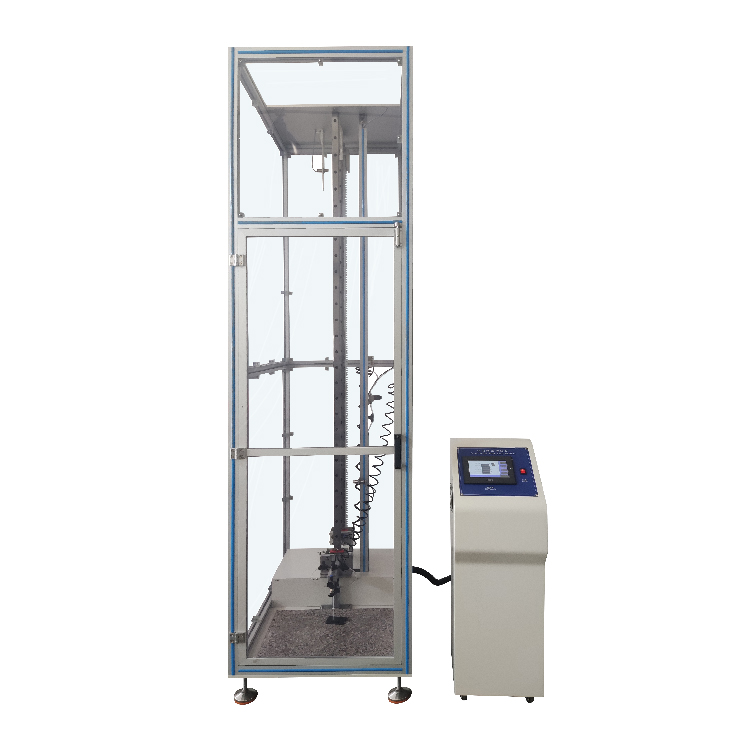

结构特点

◆双立柱直线轴承导向：伺服电机+同步齿形带驱动升降，无晃动、无偏移，跌落高度定位准确；

◆三吸盘多角度夹持：配置 3 个 Φ30mm 不同角度真空吸盘（0°/45°/90°），实现矩形样品 2 大面、4 小面、8 棱、4 角共 18 个姿态定向释放；

◆触摸屏+PLC 控制：试验高度、跌落次数、基准补偿一键设定，实时显示测试进度；

◆安全联锁设计：全封闭外围框架+屏蔽门，开门即停，杜绝误触机械机构风险；

◆真实跌落基准：跌落板直接置于地面（而非悬空台面），冲击能量不被二次吸收，更贴近真实摔落场景；

◆自动/手动双模式：支持连续自动循环与单发手动验证，便于研发调试与 QC 抽检。

主要技术参数

注：IEC 60068-2-32 程序一（单次自由跌落）规定优先跌落高度为 25/100/500/1000 mm，本机 400-1800mm 宽域覆盖手持设备（约 1m）、桌面设备（约 0.5m）及户外便携设备（1.5m）的典型跌落高度。

适用对象

◆智能手机、功能机、对讲机

◆平板电脑、电子书、PDA

◆电子辞典、MP3/MP4、便携 POS

◆智能手表、TWS 充电仓等 ≤700g 小型电子成品

◆手机厂研发可靠性实验室、第三方检测机构（CNAS/CMA）、电子代工厂 IQC/OQC
