产品简介

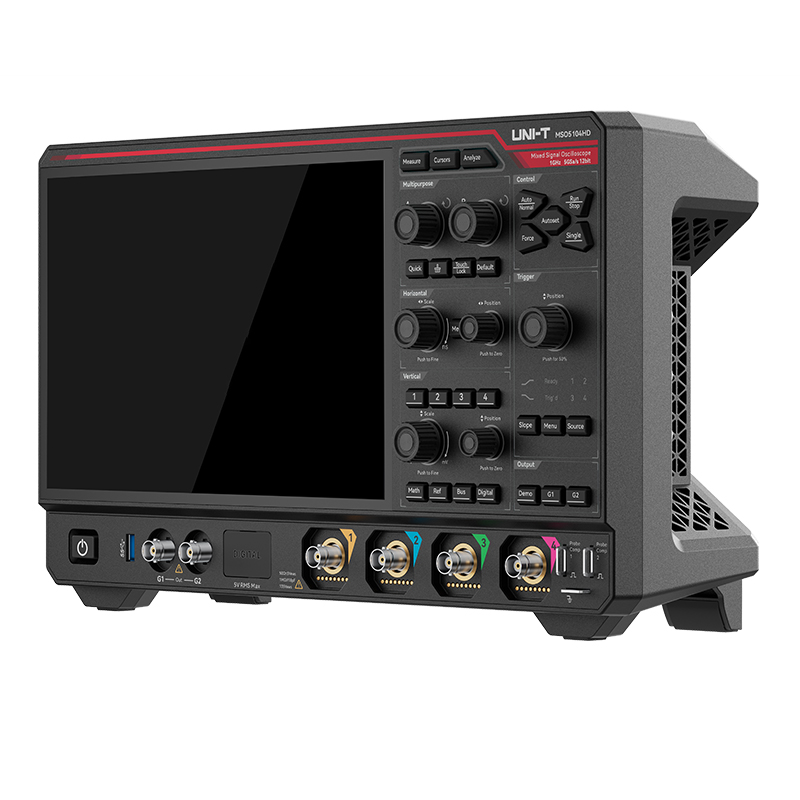

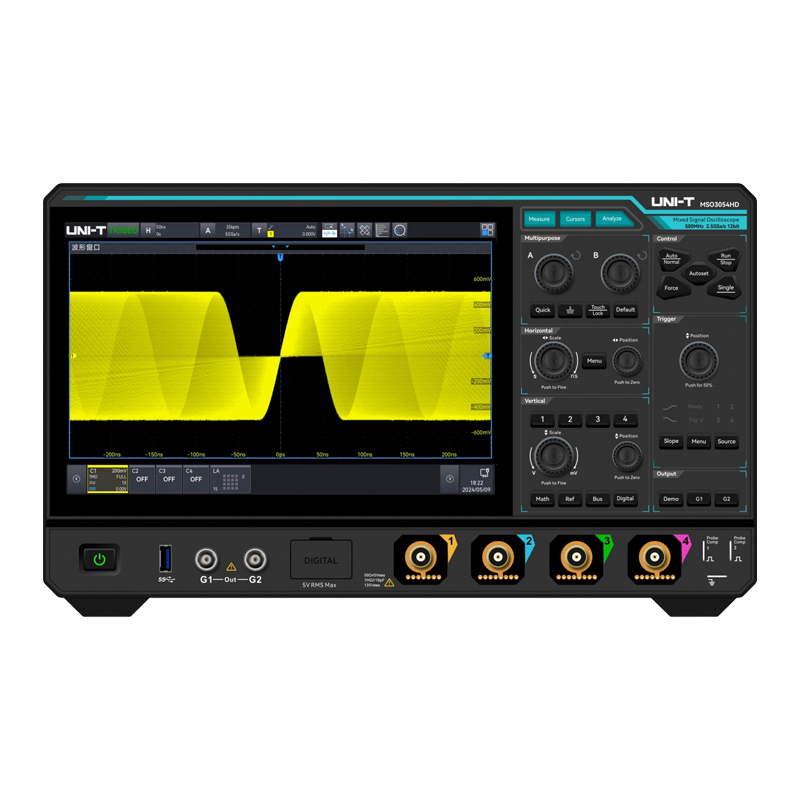

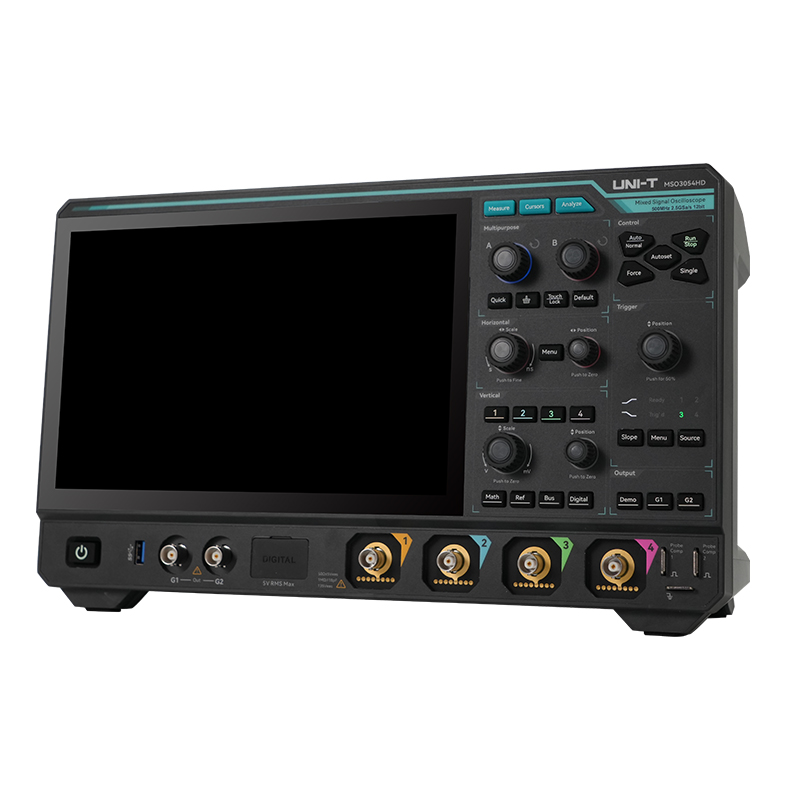

MSO5000HD系列高分辨率示波器，最大带宽1GHz，采样率最高5GSa/s，具备4个模拟通道和16个数字通道，最大存储深度可达500Mpts。采用独有的 Ultra Phosphor 3.0 技术，波形捕获率高达1,500,000 wfms/s，具有256级辉度等级色温显示，创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的高级触发、串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率（ERES）、硬件加速模板测试、搜索（Search）和导航（Navigate）等高级采集和分析模式；具备丰富的测量和数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
特点
◆模拟通道带宽：1GHz/500MHz/350MHz
◆模拟通道最高实时采样率5GSa/s，数字通道最高采样率 1.25GSa/s
◆12bit 垂直分辨率，达到4096点，波形细节清晰可见
◆4个模拟通道+16个数字通道，最大存储深度 500Mpts
◆波形捕获率最高达 800,000wfms/s（ 顺序模式：1,500,000 wfms/s）
◆集 9 种独立仪器的功能于一身：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪
◆内置 50MHz 等性能双通道函数/任意波形发生器，支持实时加载示波器屏幕数据到Gen 任意波输出，并内置多种任意波
◆支持波特图环路测试分析功能，分析系统的稳定
◆支持总线的时序分析功能：I2C、SPI、CAN
◆参数测量测量统计增加直方图和折线图显示
◆多达 400,000 帧的硬件实时波形不间断录制和分析功能，并支持 USB 存储设备导出
◆最大 4M 点增强 FFT，支持频率设置，瀑布图，检波设置和标记等频谱分析仪功能
◆支持增强分辨率，最高可到4位
◆多达56种参数测量
◆Multi-Windows 支持多窗口显示
◆多通道独立 7 位硬件频率计，并支持频率计刷新时间和有效位数可调
◆DVM 多通道独立真有效值测量，支持 DC、ACRMS 和 DC+ACRMS
◆丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保持、第 N 边沿和码型触发
◆协议触发和解码功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、Manchester、SENT、ARINC429、1-WIRE、CAN-XL、I3C
◆实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等
◆Ultra Phosphor 3.0 超级荧光显示效果，高达 256 级的灰度显示
◆10.1 英寸 1280x800 高清电容触摸，支持各种手势操作：点击，滑动，缩放，编辑，拖动等
◆丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、DVM）输出、信号源输出接口（Gen)、HDMI
◆支持 SCPI 可编程仪器标准命令
◆内嵌 WebServer，可通过浏览器对仪器进行访问和控制，支持在 PC/手机两种不同的设备操作方式，轻松实现跨平台访问
◆支持在线升级
技术参数
型号 | MSO5104HD | MSO5054HD | MSO5034HD |
模拟带宽（50Ω-3dB） | 1GHz | 500MHz | 350MHz |
模拟带宽（1MΩ -3dB） | 500MHz | 500MHz | 350MHz |
上升时间(典型值) | ≤0.35ns | ≤0.70ns | ≤1.00ns |
输入/输出通道数 | 4 个模拟通道,16 个数字通道,2 通道信号源输出 | ||
采样方式 | 实时采样 | ||
采集模式 | 采样、峰值检测、高分辨率、平均、增强分辨率 | ||
增强分辨率 | 增强位: 1，1.5，2，2.5，3，4（12 到 16-bit） | ||
实时采样率 | 模拟通道：2.5GSa/s(单通道)，1.25GSa/s(双通道) ，625MSa/s(四通道) 数字通道：1.25GSa/s | ||
平均值 | 所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128、256、512、 1024、2048、4096、8192之间选择 | ||
存储深度 | 自动(限制到 5Mpts) ,25kpts,250kpts,500kpts,5Mpts,50Mpts,100Mpts | ||
波形捕获率 | 200,000wfms/s,1,000,000wfms/s（顺序模式） | ||
顺序采集 | 最大 400,000 帧，最小两次触发间隔＜700 ns | ||
硬件实时波形 录制和回放 | 400,000 帧 | ||
显示屏 | 10.1 英寸 1280x800 高清电容触摸全贴合显示屏 | ||
垂直分辨率 | 12bit | ||
单位 | W、A、V和U，默认为：V | ||
通道隔离度 | 直流至最大带宽：>40dB | ||
数字通道采样率 | 数字通道：1.25GSa/s | ||
数字通道存储深度 | 500Mpts | ||
触发 | 区域触发、边沿触发、欠幅脉冲触发、超幅脉冲触发、第N边沿触发、延迟触发、超时触发、 持续时间、建立/保持、脉宽触发、斜率触发、视频触发、码型触发、RS232/UART触发、 I2C触发、SPI触发、CAN触发、CAN-FD、LIN、FlexRay、I2S触发、MIL-STD-1553B触发、SENT触发、 Manchester触发、ARINC429、I3C触发、1-WIRE触发、CAN-XL 触发 | ||
串行解码 | 4个,RS232/UART、I2C、SPI、CAN、LIN 选配：CAN-FD、FlexRay、Audio、MIL-5TD-1553B、SENT、ARINC 429、Manchester、1-WIRE、I3C、CAN-XL | ||
并行解码 | 最高18位并行总线解码，支持模拟通道和数字通道组合。支持自定义时钟设置。 | ||
信号源 | 双通道,50MHz,312.5MSa/s | ||
电能质量分析 | 电源抑制比、开关损耗、闭环控制响应分析、安全工作区、电能质量评估、调制分析、电流谐 波检测、稳定导通电阻、浪涌电流分析功能、转换速率、输出纹波、启动/关闭时间、瞬态响应、 功率效率 | ||
数学运算 | 波形计算：A+B、A-B、A×B、A÷B、高级运算、数字滤波 数字滤波：低通、高通、带通、带阻 高级运算：0,1,2,3,4,5,6,7,8,9,(,+,-,*,/,^,>,<,&&,||,==,!=, 数学函数Sin,Cos,Sinc,Tan,Sqrt,Exp,Lg,ln,Floor,ABS,Acos,Asin,Atan,Sinh,Tanh,Ceil, Cosh,Fabs, intg,diff,sign | ||
FFT | 通道：4，FFT窗类型：汉宁、汉明、矩形、布莱克曼，FFT点数最大1Mpts | ||
存储 | 设置，波形，图片，报告 | ||
数字电压表DVM | 4位，DC、AC+DCRMS、ACRMS | ||
高精度频率计 | 最大有效位数7位，用户可调 | ||
波特图（选配） | 信源：任意模拟通道 功能发：DC、AC+DC RMS、AC RMS 分辨率：4位 限制警告：符合或超出指定限值范围后发出警告 | ||
接口 | USB-Host 3.0 前面板1个，后面板2个 USB-Device 3.0 后面板1个 LAN LAN(VXI11)，10/100/1000 Base-T，RJ-45 AUX Out Trig Out，Pass/Fail，DVM Gen 输出 前面板2个 HDMI1个,连接外部显示器或投影仪 WIFI 802.11b/g/n，WPA-PSK | ||
电源 | 100V-240VAC（波动：±10%），50Hz/60Hz，功率 120W Max | ||
尺寸(W×H×D) | 361mm×209mm×106mm | ||
重量 | 3.97Kg | ||
标准配件 | 符合所在国标准的电源线×1，USB 3.0 数据线×1，BNC-BNC 直通线×1 BNC-红黑鳄鱼夹连接线×1，无源探头(500MHz)×4 | ||
选配附件 | 符合所在国标准的电源线×1，USB 3.0 数据线×1，BNC-BNC 直通线×1 BNC-红黑鳄鱼夹连接线×1，无源探头(500MHz)×4 | ||
350MHz 升级 1GHz 带宽 MSO5000HD-BW3M5T1G | |||
350MHz 升级 500MHz 带宽 MSO5000HD-BW3M5T5M | |||
500MHz 升级 1GHz 带宽 MSO5000HD-BW5MT1G | |||
所有串行总线触发和解码选件 MSO5000HD-BND | |||
汽车串行总线触发和解码选件(包含CAN-FD,FlexRay,SENT） MSO5000HD-AUTO | |||
CAN-FD 触发/解码选件 MSO5000HD-CANFD | |||
FlexRay 触发/解码选件 MSO5000HD-FLEX | |||
SENT 触发/解码选件 MSO5000HD-SENT | |||
Audio 触发/解码选件 MSO5000HD-AUDIO | |||
MIL-STD-1553 触发/解码选件 MSO5000HD-MIL1553 | |||
ARINC429 触发/解码选件 MSO5000HD-ARINC429 | |||
MANCHESTER 触发/解码选件 MSO5000HD-MANCH | |||
1-WIRE 触发/解码选件 MSO5000HD-1WIRE | |||
I3C 触发/解码选件 MSO5000HD-I3C | |||
CAN-XL 触发/解码选件 MSO5000HD-CANXL | |||
双通道函数/任意波形发生器选件(包含 Gen 和波特图) MSO5000HD-AWG | |||
电源分析选件 MSO5000HD-PWR | |||
时序分析选件 MSO5000HD-TIME | |||
隔离变压器 UT-ISOT | |||
高压探头 UT-V23/UT-P21/UT-P20 | |||
高压差分探头 UT-P30/UT-P31/UT-P32/ UT-P33/UT-P35/UT-P36 | |||
有源单端探头 UT-PA2000 | |||
电流探头 UT-P40/UT-P41/UT-P42/ UT-P43/UT-P44/UT-P4030D/UT-P4150/UT-P4500/UT-P4100A/UT-P4100B | |||
16 路逻辑分析仪探头 UT-M15 | |||
时延校正夹具 UT-DF01 | |||
