产品简介

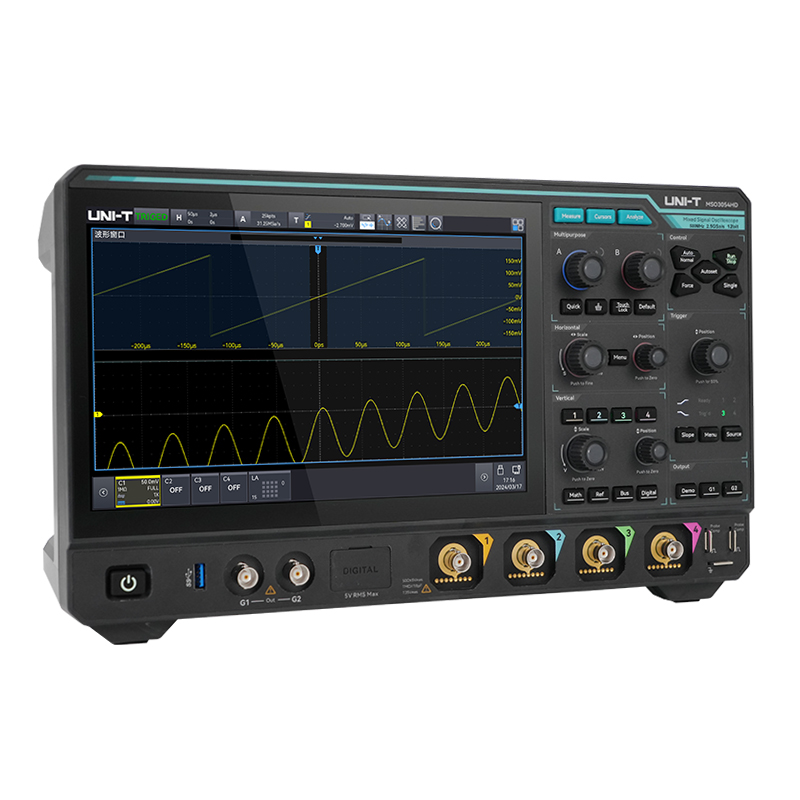

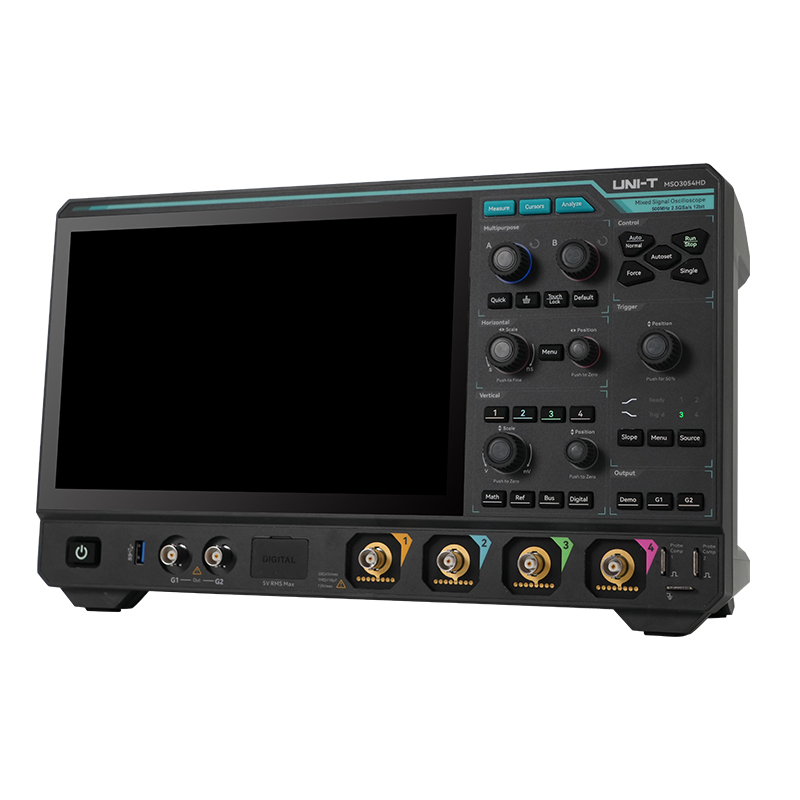

MSO3000HD 系列高分辨率示波器，最大带宽500 MHz，采样率最高2.5GSa/s，具备4个模拟通道和16个数字通道，最大存储深度可达 500Mpts。采用独有的 Ultra Phosphor 3.0 技术，波形捕获率高达 1,500,000 wfms/s，具有256级辉度等级色温显示，创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的高级触发、串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率（ERES）、硬件加速模板测试、搜索（Search）和导航（Navigate）等高级采集和分析模式；具备丰富的测量和数学运算功能。采用了10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
特点
◆模拟通道带宽：500MHz/350MHz/200MHz
◆模拟通道最高实时采样率 2.5GSa/s，数字通道最高采样率 1.25GSa/s
◆12bit 垂直分辨率，达到 4096 点，波形细节清晰可见
◆4个模拟通道+16个数字通道，最大存储深度 500Mpts
◆波形捕获率最高达 500,000 wfms/s（ 顺序模式：1,500,000 wfms/s）
◆集9种仪器独立于一身：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪
◆内置50MHz 等性能双通道函数/任意波形发生器，支持实时加载示波器屏幕数据到Gen 任意波输出，并内置多种任意波
◆支持波特图环路测试分析功能，分析系统的稳定
◆参数测量测量统计增加直方图和折线图显示
◆多达 125,000 帧的硬件实时波形不间断录制和分析功能，并支持 USB 存储设备导出
◆最大 4M 点增强 FFT，支持频率设置，瀑布图，检波设置和标记等频谱分析仪功能
◆支持增强分辨率，最高可到4位
◆多达54种参数测量
◆Multi-Windows 支持多窗口显示
◆多通道独立 7 位硬件频率计，并支持频率计刷新时间和有效位数可调
◆DVM 多通道独立真有效值测量，支持 DC、ACRMS 和 DC+ACRMS
◆丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保持、第 N 边沿和码型触发
◆协议触发和解码功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、Manchester、SENT、ARINC429
◆实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等
◆Ultra Phosphor3.0 超级荧光显示效果，高达 256 级的灰度显示
◆10.1 英寸 1280x800 高清电容触摸，支持各种手势操作：点击，滑动，缩放，编辑，拖动等
◆丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、DVM）输出、信号源输出接口（Gen)、HDMI
◆支持 SCPI 可编程仪器标准命令
◆内嵌 WebServer，可通过浏览器对仪器进行访问和控制，支持在 PC/手机两种不同的设备操作方式，轻松实现跨平台访问
◆支持在线升级
技术参数
型号 | MSO3054HD | MSO3034HD | MSO3024HD |
带宽 | 500MHz | 350MHz | 200MHz |
上升时间(典型值) | ≤0.75ns | ≤1.00ns | ≤1.8ns |
输入/输出通道数 | 4 个模拟通道,16 个数字通道,2 通道信号源输出 | ||
垂直分辨率 | 12bit(ADC)+4bit(ERES) | ||
波形捕获率 | 500,000wfms/s,1.500,000wfms/s(顺序模式) | ||
实时采样率 | 模拟通道:2.5GSa/s(交织模式),1.25GSa/s(非交织模式)数字通道:1.25GSa/s; | ||
存储深度 | 最大500Mpts | ||
单位 | W、A、V和U,默认为:V | ||
通道隔离度 | 直流至最大带宽：>40 dB | ||
数字通道最大采样率 | 1.25GSa/s | ||
数字通道存储深度 | 500Mpts | ||
触发 | 区域触发、边沿触发、欠幅脉冲触发、超幅脉冲触发、第N边沿触发、延迟触发、超时触发、 持续时间、建立/保持、脉宽触发、斜率触发、视频触发、码型触发、RS232/UART触发、 I2C触发、SPI触发、CAN触发、CAN-FD、LIN、FlexRay、I2S触发、MIL-STD-1553B触发、SENT触发、 Manchester触发、ARINC429 | ||
串行解码 | RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、SENT、 ARINC 429、Manchester | ||
并行解码 | 最高18位并行总线解码，支持2模拟通道和16数字通道组合，支持自定义时钟设置 | ||
信号源 | 双通道,50MHz,250MSa/s | ||
电能质量分析 | 电源抑制比、开关损耗、闭环控制响应分析、安全工作区、电能质量评估、调制分析、电流谐 波检测、稳定导通电阻、浪涌电流分析功能、转换速率、输出纹波、启动/关闭时间、瞬态响应、 功率效率 | ||
接口 | USB-Host 3.0 前面板1个，后面板2个 USB-Device 3.0 后面板1个 LAN：LAN(VXI11)，10/100/1000 Base-T，RJ-45 AUX Out：Trig Out，Pass/Fail，DVM Gen 输出 ：前面板2个 10MHz参考输入：50Ω，幅度：400mVpp-4.5Vpp（-3.979dBm，17.044dBm），频率10MHz±10ppm 10MHz 参考输出 50Ω，1.65Vpp 方波 HDMI：1个,连接外部显示器或投影仪 WIFI：802.11b/g/n，WPA-PSK | ||
电源电压 | 100V-240VAC（波动：±10%），50Hz/60Hz，功率：120W Max | ||
屏幕尺寸 | 10.1英寸多点触控电容屏 | ||
机身尺寸(W×H×D) | 361mm×209mm×106mm | ||
重量 | 3.56Kg | ||
标准配件 | USB3.0数据线×1、BNC-BNC直通线×1、BNC-红黑鳄鱼夹连接线×1、 无源探头(500MHz/350MHz/250MHz)×4、国标电源线×1 | ||
选配附件 | 200MHz 升级 500MHz 带宽 200MHz 升级 350MHz 带宽 350MHz 升级 500MHz 带宽 所有串行总线触发和解码选件 汽车串行总线触发和解码选件（包含 CAN，CAN-FD， LIN，FlexRay） CAN 触发/解码选件 CAN-FD 触发/解码选件 LIN 触发/解码选件 FlexRay 触发/解码选件 SENT 触发/解码选件 Audio 触发/解码选件 MIL-STD-1553 触发/解码选件 ARINC429 触发/解码选件 MANCHESTER 触发/解码选件 双通道函数/任意波形发生器选件(包含 Gen 和波特图)电源分析选件 隔离变压器 高压探头 高压差分探头 有源单端探头 电流探头 16路逻辑分析仪探头 | ||
