SZM45B1 体视显微镜｜连续变倍 6.7:1.105 mm 长工作距.电子/生物/精密装配立体观察平台

在SMT返修、PCB焊点验收、半导体封装点检、LED/LCD 面板外观、精密五金装配、生物解剖与昆虫/植物标本观察中，样品往往“有高度、有弧度、要双手操作、要看见立体形貌”。这时候生物显微镜（透射、薄片、高倍平面）并不顺手，连续变倍体视显微镜才是产线工位和实验室预检的刚需。

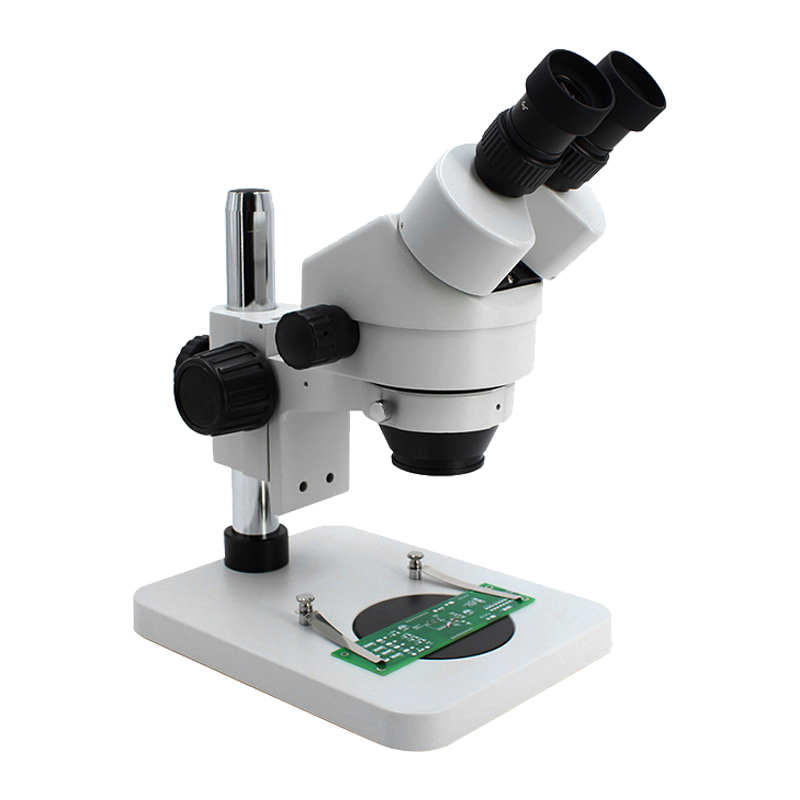

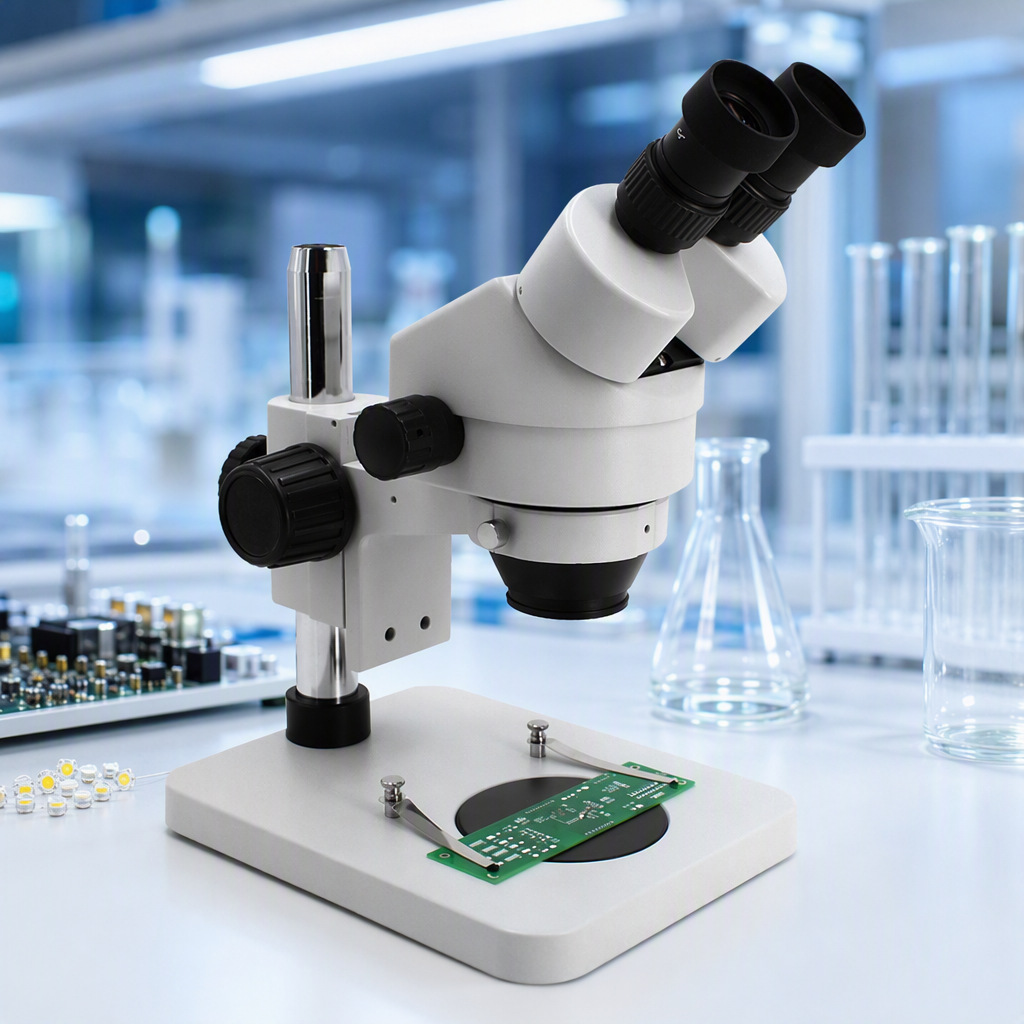

东莞市广信电子科技有限公司 SZM45B1 体视显微镜，采用特殊镀膜光路 + Greenough 双光路立体成像 + 0.67×-4.5× 连续变倍物镜（变倍比 6.7:1），标配 WF10×/22 mm 高眼点视度可调目镜，标准放大 6.7×-45×，有效工作距离 105 mm；选配辅助物镜后放大可到 2×-225×、工作距离扩展到 26-287 mm，是电子制造 IPQC、维修台、生物教学、精密装配与外观缺陷排查的桌面级立体观察设备。

一、适用标准与计量依据

SZM45B1作为体视/立体显微镜，其设计、出厂检验与光学配件可衔接：

◆GB/T19863-2005《体视显微镜 试验方法》——分辨力、齐焦性、双目像差、照明均匀性等测试方法依据

◆GB/T19864.1-2013《体视显微镜 第1部分：普及型体视显微镜》——通用体视显微镜基本参数与要求

◆GB/T19864.2-2013《体视显微镜 第2部分：高性能体视显微镜》——高性能体视显微镜参照

◆GB/T22056-2018《显微镜 物镜和目镜的标志》——物镜/目镜标识、倍率与视场标注依据

◆GB/T22058-2008《显微镜 体视显微镜的标志》——体视显微镜铭牌与参数标识

◆GB/T22062-2020《显微镜 目镜分划板》——选配测微目镜/分划板依据

◆JB/T7816-1995《体视显微镜》——瞳距、视度、齐焦性、双目平行差等机械/光学出厂检验规则参照

◆ISO 11884-1:2006《Optics and photonics — Minimum requirements for stereomicroscopes — Part 1: General use》——国际体视显微镜最低要求

◆GB4793.1-2007/GB/T42125.1-2024《测量、控制和实验室用电气设备的安全要求》——配套LED环形灯、电源适配器安全设计参照（GB/T 42125.1-2024 于 2026-11-01 实施，部分替代 GB4793.1-2007）

◆电子装配场景可配合 IPC-A-610（电子组件可接受性）做PCB焊点、桥连、少锡、偏移的目视辅助判断

二、光学原理与连续变倍优势

体视显微镜用两路独立光学系统以一定夹角观察同一物体，左眼右眼各成一像，大脑融合出正立、不倒、有深度感的立体像；大景深让它看 PCB 元件、虫体、齿轮、珠宝、解剖组织时“前后都清楚”。

SZM45B1 的连续变倍物镜 0.67×-4.5× 在变倍过程中保持齐焦性——放大倍率变了，通常不需要重新粗调焦距，样品始终在焦面上。这对产线工人和实验室人员非常关键：从“看整块板”拉到“看单个焊点”，一手转手轮就行。

三、核心结构与卖点

◆特殊镀膜光学部件：超宽视野中形成高对比、平坦像面，视场边缘也清晰明亮

◆0.67×-4.5× 连续变倍（6.7:1）：标准 6.7×-45×（WF10× 目镜），选配目镜/辅助物镜扩至 2×-225×

◆105mm标准工作距离：手、镊子、焊枪都有操作空间；选配辅助物镜 0.3×/0.4×/0.5×/0.75×/1.5×/2×，工作距 26-287 mm

◆45°双目观察头：最佳眼点高度，佩戴眼镜也可观察，长时间使用不感疲劳

◆高眼点大视场目镜 WF10×/22 mm：视度可调，不同视力使用者都能获清晰图像；目镜筒可装测微尺

◆双边水平变倍手轮：双手操作、变倍重复精度高，避免单边手轮造成的光轴微移

◆A1 调焦镜架：调焦手轮松紧可调，升降范围50mm，适配不同高度样品

◆B1 立柱式平板底座：配压片+φ95mm黑白工作板，不透明/透明样品都能衬底观察；立柱高240mm、底座 200×255×22 mm

◆可调 LED 环形灯：环光均匀、无阴影死区，适合 PCB、五金、塑料件表面缺陷

◆瞳距 54-75 mm：覆盖绝大多数成人观察者，机械联锁防止误拉脱

四、主要技术参数

五、典型应用场域

◆电子制造：PCB 焊点、SMT 元件偏移、桥连、虚焊、端子、排针、FPC 软板外观

◆半导体/LED/LCD：封装点检、屏面划伤、背光源、导光板、偏光片外观

◆精密装配：钟表、珠宝、眼镜、微型螺丝、五金冲压件、塑胶件毛边/缩水/披锋

◆生物/教学：昆虫、植物、种子、解剖标本、鱼类/两栖类标本立体观察

◆法医/质检：纤维、痕迹、小零件断口、包装印刷网点、标签对位

◆维修返修：手机主板、电池保护板、电机换向器、传感器模组再加工
