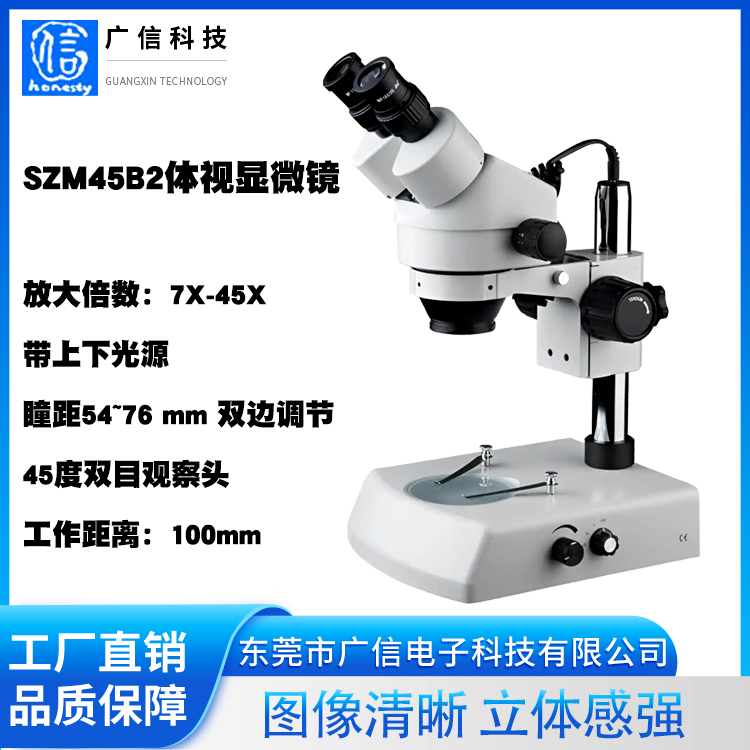

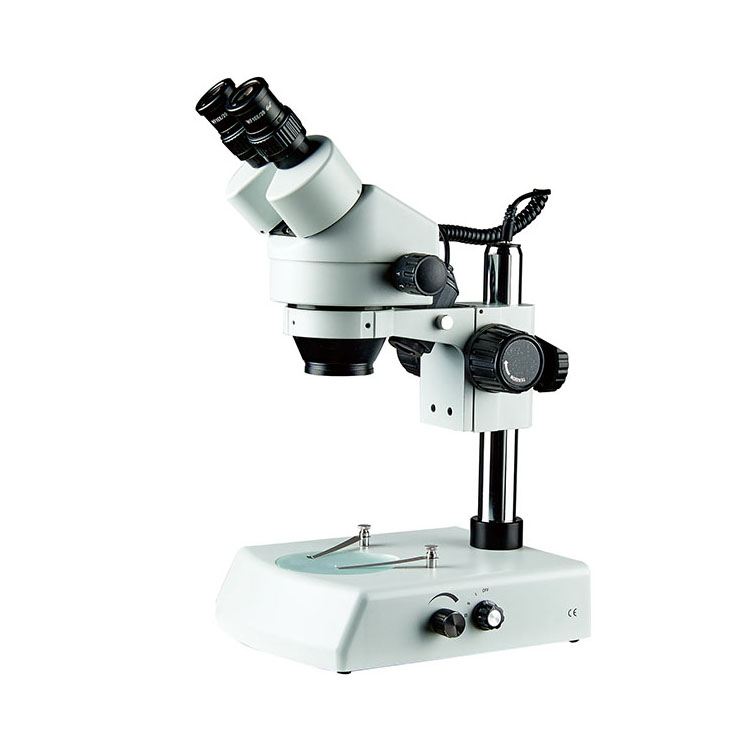

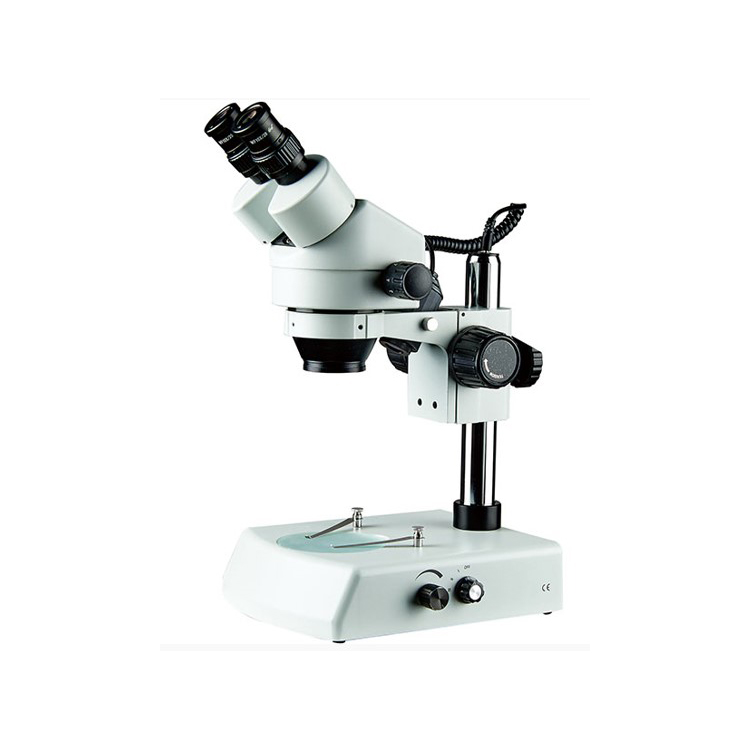

SZM45B2 连续变倍体视显微镜｜7×–45× 双目立体观察与电子产线检验平台

在 SMT 返修、PCB 焊点验收、半导体封装点检、LED/LCD 面板外观、精密五金装配以及生物解剖教学中，连续变倍体视显微镜凭借"正立三维像、大景深、超长工作距、双手可操作、变倍不换镜"的特征，是固定倍率体视镜和单目镜放大镜的升级刚需。东莞市广信电子科技有限公司推出的 SZM45B2 连续变倍体视显微镜，采用全新镀膜光路 + 0.7×~4.5×（变倍比 6.4:1）连续变倍物镜 + WF10×/20 mm 高眼点广角双目（45°倾斜 360°旋转）+ 标准 100mm工作距离（选配辅助物镜扩至 30~165 mm）+ 立柱式上下卤素/LED 双光源底座，覆盖 7×~45× 标准倍率、选配可达 3.5×~270×，是电子厂 IPQC 工位、维修台、半导体前道外观检、实验室样品预检替代多台定倍体视镜的数据化光学基建。

一、适用标准与计量依据

◆试验方法国标：GB/T 19863-2005《体视显微镜试验方法》（原 GB/T 10155 并入，规定体视镜分辨力、齐焦性、双目像差、照明均匀性测试法）

◆机械行业标：JB/T 7816-1995《体视显微镜》（规定瞳距 55~75 mm、视度 ±5 D、双目平行差、齐焦性等出厂检验规则，连续变倍机仍作企业内控参照）

◆国际最低要求：ISO 11884-1:2006《Optics and photonics — Minimum requirements for stereomicroscopes — Part 1: General use》（GB/T 19864.1-2013 非等效采用该版）

◆目镜/物镜接口：GB/T 9246（目镜）、GB/T 2609（物镜）系列尺寸兼容

◆电子检验场景标：IPC-A-610（Acceptability of Electronic Assemblies，现行 Rev. J / H）——PCB 焊点润湿角、桥连、少锡、元件偏移的目视验收等级，体视镜为该标准推荐的光学辅助手段（Class 2/Class 3 板卡目检必备）

◆电气安全：配套卤素/LED 电源适配器按 GB 4793.1测量控制设备安全通用要求送检

二、光学原理与连续变倍优势

两路独立光学系统以约 12°~15° 夹角汇聚，左眼右眼各成一像，大脑融合出正立、不倒、带深度感的立体像；0.7×~4.5× 连续变倍物镜（6.4:1）在变倍过程中保持像面齐焦（依 JB/T 7816 齐焦性要求，变倍不加调焦即看清轮廓），配合 WF10×/20 mm 目镜得 7×~45× 无极连续放大，选配 0.3×/0.5×/0.7×/0.75×/1.5×/2× 辅助物镜与 15×~30× 目镜可覆盖 3.5×~270×。45° 双筒带 ±5 D 视度补偿与 54~76 mm 瞳距调节，高眼点设计让戴眼镜操作者不贴目罩；标准 100 mm 工作距离（选配 0.5× 辅物扩至 165 mm，选配 2× 辅物缩至 30 mm）留出烙铁、镊子、探针操作空间；全光路多层减反膜，外围视场亮度均匀、对比度高。

三、核心结构与人机优势

◆0.7×~4.5× 连续变倍镜体：轴向双边变倍手轮水平设置，变倍重复精度高，全程齐焦。

WF10×/20 mm 高眼点广角目镜：视场数 20 mm，比普通 18 mm 目镜多 23% 搜索面积，戴镜不压睫毛。

◆45° 双目观察头：360° 旋转，瞳距 54~76 mm 双边调节，视度 ±5 D 独立补偿，左右眼近视差异分别校对。

◆100 mm 标准工作距 / 30~165 mm 可选：立柱式调焦托架升降 50 mm、松紧可调；选配 0.5× 辅物→165 mm（大件装配），选配 2× 辅物→30 mm（高倍微检）。

◆上下双光源底座：标配透射 12 V 15 W 卤素灯（亮度可调），选配 7 W 荧光下光源或 5 V 3 W 上下单颗 LED 环形光，反射/透射/斜射多模式覆盖不透明焊点与透明标本。

◆正立三维像+大景深：样品朝上即看正像，适合活体解剖、焊点俯视、齿轮啮合面观察，不需脑补倒像。

◆拓展附件：三目摄像接口（1/3×、1/2×、1× CCTV 接口选配）、CCD/CMOS 图像系统、测微目镜、暗场滑块。

四、主要技术参数

典型倍率-视场对照（WF10×/20 mm，标准 100 mm 工作距）：7× → Ø28.6 mm；45× → Ø4.4 mm。选 0.5× 辅物时 3.5×→Ø57.1 mm / 22.5×→Ø8.9 mm；选 2× 辅物时 14×→Ø14.3 mm / 90×→Ø2.2 mm。

五、典型应用场域

◆SMT / PCB 产线：焊点润湿角、桥连、少锡、偏移、BGA 边缘塌陷按 IPC-A-610 Class 2/3 目视分级（7× 扫板、45× 看微缺）

◆半导体与 LED：芯片邦定区、金线弧高、LCD 像素线、LED 支架镀层外观

◆精密五金与模具：齿轮啮合面、微型螺丝锁附、冲压件毛刺、电镀表面针孔

◆生物与教学：昆虫标本、植物表皮、解剖演示（选配透射卤素底光）

◆文物与钟表珠宝：玉器内疵、机芯齿轮磨损、镶嵌爪位检查

◆第三方维修与失效分析：主板 BGA 重植球前后对比、连接器端子变形、FPC 折痕断裂

六、为何选择广信 SZM45B2

相比定倍体视镜（换倍要换物镜、易丢齐焦）和手持放大镜（无立体感、占双手），SZM45B2 用0.7×~4.5× 单镜连续变倍（6.4:1）+ 100 mm 长工作距 + 45° 高眼点双目 + 上下双光源 + 3.5×~270× 选配延展把电子产线"低倍扫板→高倍看焊点→换大件装配"三档需求合一，又落在 JB/T 7816 + GB/T 19863 的光机内控档位，采购成本停在工位可配水平。对于需要通过 IPC-A-610 目视验收留痕、又不想每工位上万元级高性能体视镜的中小电子厂、LED 封装厂与维修车间，是一台边际成本极低的基础光学基建。
