HVS-1000PC 电脑显微硬度计｜自动转塔|CCD 图像测量|微小件/镀层/硬化层硬度分析平台

在金属材料、热处理、表面工程、电子元器件、粉末冶金、硬质合金、陶瓷玻璃等行业，很多样品“大硬度计打不了、打准了又怕伤样”：

薄片、金属箔、IC 引线、刀具刃口、渗碳层、氮化层、电镀层、喷涂层的硬度，往往只有用显微维氏/努氏方法才能测。

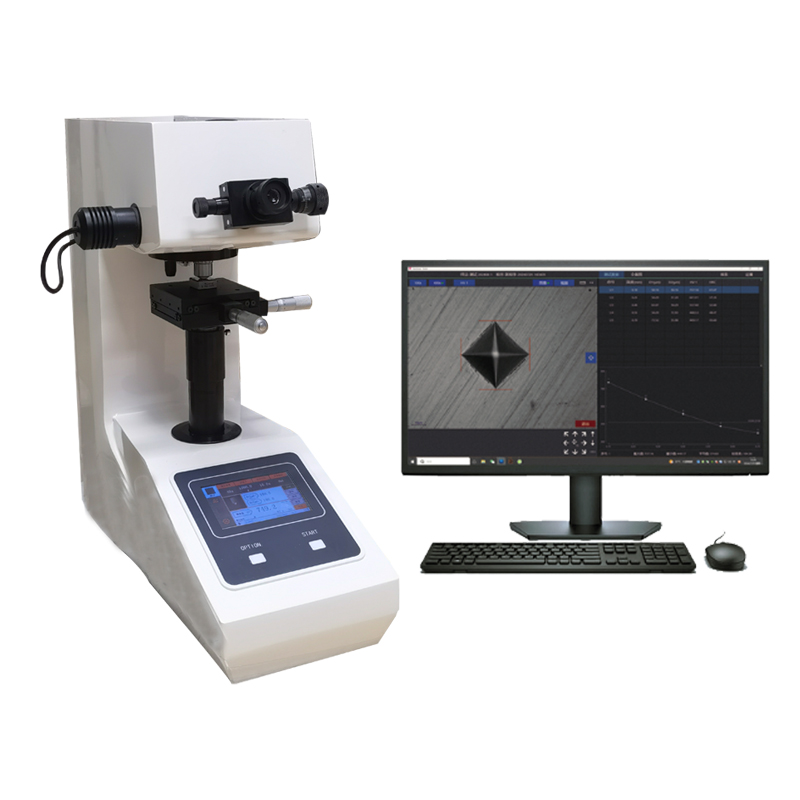

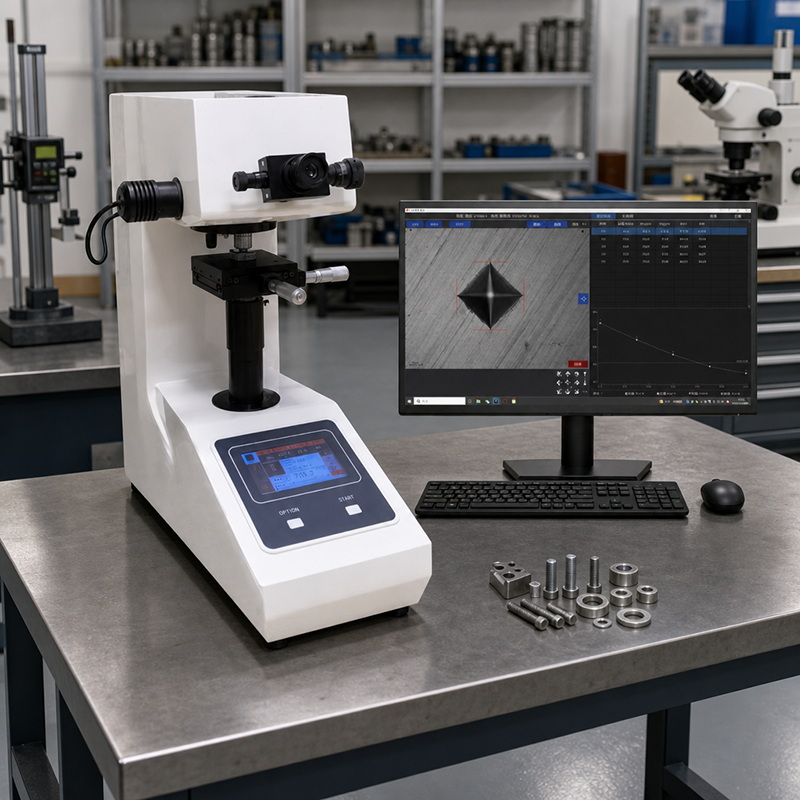

东莞市广信电子科技有限公司 HVS-1000PC 电脑显微硬度计，是机械、光学、计算机技术结合的新型显微硬度设备：5 寸触摸屏 + 高速 ARM 处理器 + 自动转塔 + 双物镜 + 内置长度编码器测微目镜，可自动完成“加载—保荷—卸载—压痕测量—硬度计算—存储—报表”全流程；选配 CCD 图像处理系统后，压痕直接在电脑屏幕放大测量，减少人眼读数和转塔误差，是工厂质检、热处理车间、电镀/渗层工艺、第三方材料实验室的桌面级显微硬度工作站。

一、适用标准与计量依据

HVS-1000PC 的方法与验收口径可衔接：

◆GB/T 4340.1-2024《金属材料 维氏硬度试验 第1部分：试验方法》（2024-12-01 实施，MOD ISO 6507-1:2023）

◆GB/T 4340.2-2025《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》（2025-10-01 实施，MOD ISO 6507-2:2018）——硬度计、压头、对角线测量系统的直接/间接检验

◆GB/T 4340.3-2025《金属材料 维氏硬度试验 第3部分：标准硬度块的标定》

◆GB/T 9790-2021《金属材料 金属及其他无机覆盖层的维氏和努氏显微硬度试验》——电镀层、化学镀层、喷涂层、氧化膜等覆盖层显微硬度

◆GB/T 18449.1-2024《金属材料 努氏硬度试验 第1部分：试验方法》——选配努氏压头时的方法依据

◆ISO 6507-1 / ISO 6507-2 / ISO 6507-3——国际维氏硬度体系

◆ASTM E384《Standard Test Method for Microindentation Hardness of Materials》——美标显微维氏/努氏硬度

计量溯源：

JJG 151《金属维氏硬度计检定规程》、标准维氏硬度块、标准测力设备做期间核查

二、工作原理（显微维氏/努氏压入法）

仪器用顶角 136° 正四棱锥金刚石压头（努氏为菱形长锥压头），在 10 gf～1000 gf 试验力下压入试样表面，保荷后卸载，测量压痕两条对角线 d₁、d₂，按维氏硬度公式：

HV = 0.1891×F/d²

（F 单位 N，d 为两对角线算术平均，单位 mm）

努氏硬度则按长对角线计算，更适合极薄层、脆性材料。

HVS-1000PC电脑显微硬度计 的差异化在于：不是靠人眼在目镜里估对角线，而是双物镜自动转塔 + 编码测微目镜 / CCD 图像系统把“压痕成像—边界识别—对角线计算—硬度换算—数据库存档”串起来。

三、核心结构与卖点

◆5 寸触摸屏 + 高速 ARM：界面直观，数据库巨量存储，自动修正，硬度值折线报表一键看趋势

◆优质铸铁机身 + 汽车烤漆：刚性好、长期稳定性高，台面不易共振

◆涡轮蜗杆升降系统：测试后不需重新对焦，重复定位稳

◆自动转塔：压头 / 10× 观察物镜 / 40× 测量物镜自动切换，减少手动转塔的人为误差

◆内置长度编码器测微目镜：压痕对角线一键测量，分辨力 0.025 μm，降低读数误差

◆全硬度标尺转换：HV / HK / HRA / HRB / HRC / HRD / HR15N / HR30N / HR45N / HB / HS 等

◆上下限报警：超差蜂鸣，适合批量来料/出货 QC

◆软件硬度修正：在一定范围内对系统偏差做修正（不替代计量校准）

◆数据库分组：每组 10 个数据，可存 2000+ 组，硬度值变化曲线直观显示

◆CCD 图像系统：电脑屏看压痕、自动/手动测对角线、存压痕图、出硬度梯度曲线

◆努氏压头（选配）：玻璃、陶瓷、玛瑙、宝石、薄覆盖层做努氏硬度

◆无线蓝牙打印机 + RS232/USB：现场出单，数据可进 MES/QA 系统

◆出厂按 GB/T 4340.2-2025 思路调试：配标准块做示值核查，可纳入 ISO 9001 量仪台账

四、主要技术参数

五、典型应用场域

◆热处理厂：渗碳层、氮化层、碳氮共渗、淬火硬化层深度与硬度梯度

◆电镀/表面处理：硬铬、镍、锌、化学镍、阳极氧化膜显微硬度

◆电子行业：IC 薄片、引线框架、连接器端子、金属箔、焊点附近微区硬度

◆刀具/模具：刃口、涂层刀具、PVD/CVD 涂层、硬质合金显微硬度

◆科研院所：金属材料、陶瓷、玻璃、玛瑙、宝石、人造晶体努氏/维氏硬度

◆第三方检测：按 GB/T 4340.1 / ISO 6507 / ASTM E384 出显微硬度报告

◆质量追溯：硬度值曲线 + 压痕图 + 报表抬头（公司名/批号/工艺参数）一体化存档

六、操作规范

试样测试面抛光至 Ra ≤ 0.2 μm，无划痕、无油污、无氧化皮；

试样厚度 ≥ 1.5 倍压痕对角线，压痕中心距边缘 ≥ 2.5 倍对角线；

薄覆盖层：按 GB/T 9790-2021 选小试验力，避免基底参与变形；

先标块核查：用高/低值标准块验证示值，再测生产样；

硬化层梯度：从表层到心部按固定深度打点，软件绘HV—深度曲线；

CCD 测量时光源均匀、对比度适中，边界不清时点修正，不盲目自动识边；

硬度修正功能仅用于方法/系统偏差补偿，不能代替 JJG 151 计量校准。
