HVS-1000ZM触摸屏自动转塔显微硬度计数显显微维氏硬度计广信电子

 硬度计综合选型总览（材料|形状|检查判定）

 图例：★ = 核心优势/强烈推荐      ● = 适用      — = 不适用或未标注

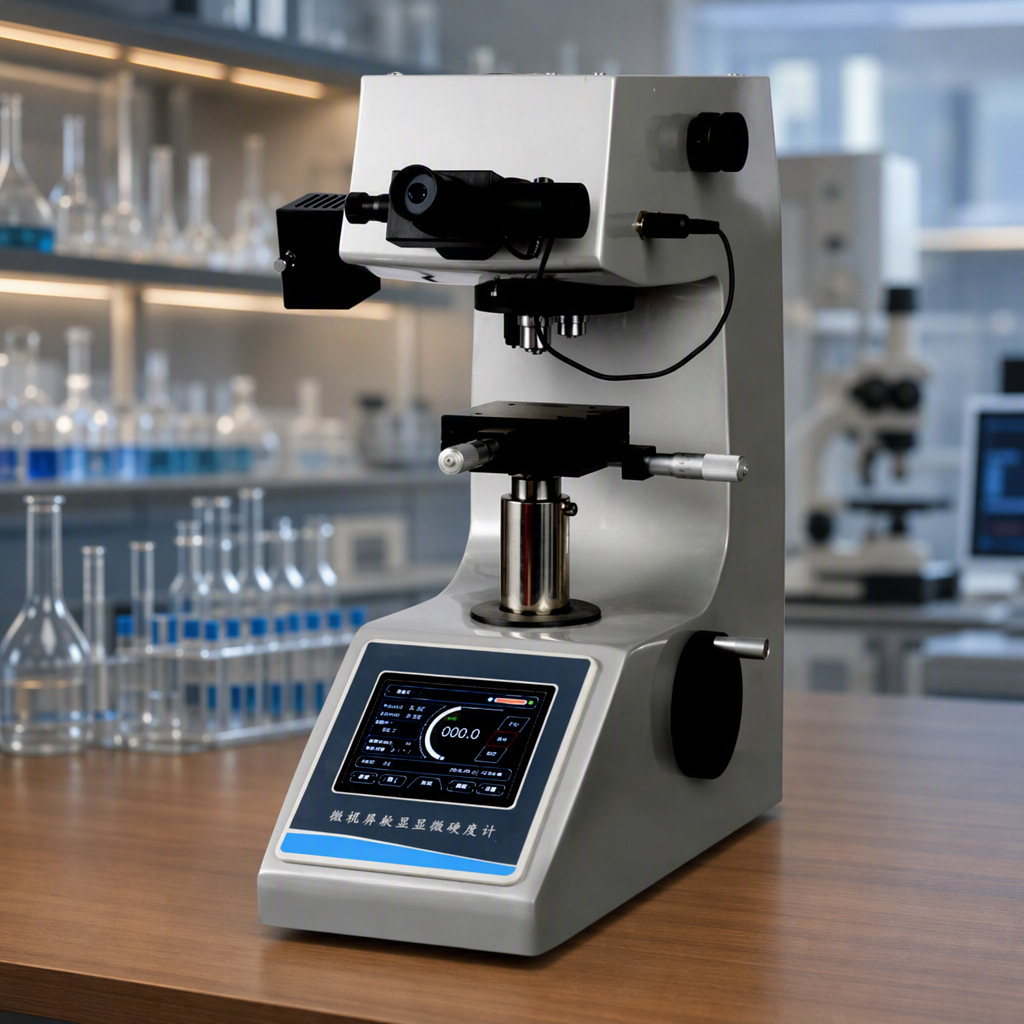

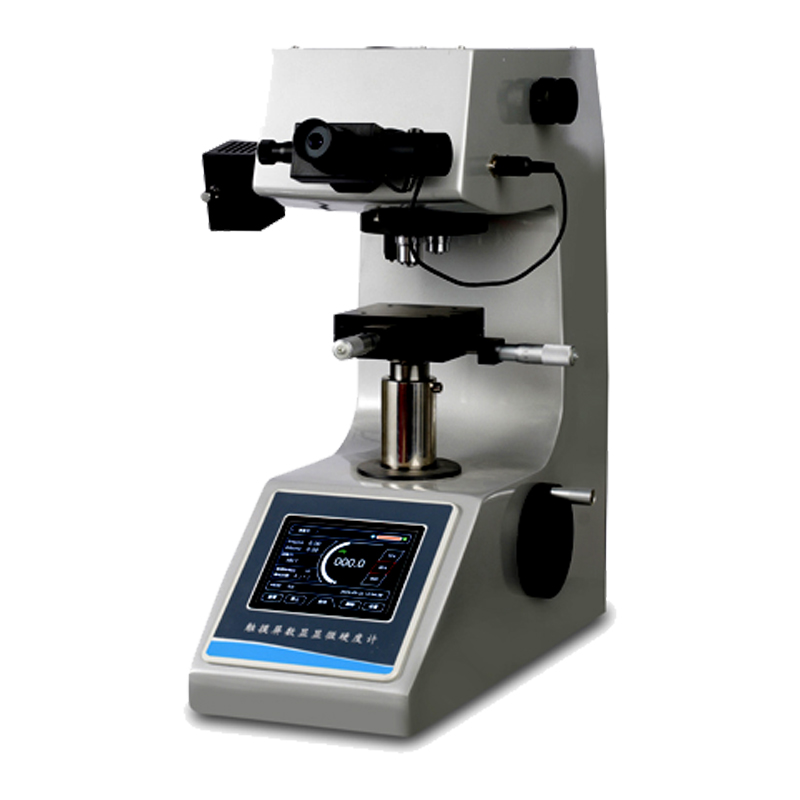

在金属材料热处理、硬质合金、半导体封装、电镀/ PVD 涂层、精密陶瓷及微电子元器件领域，显微维氏硬度是少数能在不破坏样品前提下，定量评价渗碳/渗氮硬化层梯度、脱碳层深度、镀层结合区硬度、晶界相组分硬度的力学手段。东莞市广信电子科技有限公司推出的 HVS-1000ZM 触摸屏显微硬度计，以5寸液晶触摸屏 + 双物镜（10×观察 / 40×测量）直测 + 自动转塔切换压头/物镜 + 8 档试验力（0.098~9.8 N，对应 HV0.01~HV1）构成，自动完成加载—保荷—卸载—压痕成像—对角线测量—硬度换算全过程，是热处理厂、硬质合金厂、电镀企业、第三方材料实验室替代老式目镜读数显微硬度计的数据化升级方案。

一、适用标准与计量依据

HVS-1000ZM触摸屏显微硬度计 的试验力梯次、保荷时间、压痕测量分辨与示值误差可衔接以下现行规范：

◆试验方法：GB/T 4340.1-2009《金属材料 维氏硬度试验 第1部分：试验方法》（等同 ISO 6507-1:2005，新版 ISO 6507-1:2023 已发布可作对标）、GB/T 18449.1-2012（努氏）

◆设备检验：GB/T 4340.2-2012《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》（修改采用 ISO 6507-2:2005；2025-10-01 起由 GB/T 4340.2-2025 替代，新机检定可按 2025 版溯源）

◆覆盖层专项：GB/T 9790-2021《金属覆盖层 维氏和努氏显微硬度试验》

◆计量检定：JJG 260-2022《显微硬度计检定规程》（示值误差、重复性、测微机构按此规程周期送检）

◆国际互认：ASTM E384-22《材料显微硬度标准试验方法》、ISO 6507 系列

◆标尺换算：内置 18 标尺（HRA/HRB/HRC/HRD/HRE/HRF/HRG/HRH/HRK/HR15N/HR30N/HR45N/HR15T/HR30T/HR45T/HV/HK/HBW），按 GB/T 1172 硬度换算表与 ASTM E140 对照值执行，仅作参考换算不替代原标尺试验。

二、工作原理（自动转塔显微维氏法）

仪器以 136° 正四棱锥金刚石压头，在选定试验力（0.098~9.8 N）下自动加载并保荷 5~60 s，使试样表面压出微米级正方形压痕；自动转塔将 40× 测量物镜转入光路，光电编码器测微系统读取压痕两对角线 d1/d2，按 HV = 0.1891.F/d²（F 单位 N，d 单位 mm）算出维氏硬度；选配努氏压头时按 HK 公式运算。全过程触屏设参、自动转塔定位、内置打印机/USB 出表，无人工目镜估读误差。

三、核心结构与测控优势

◆5″液晶触摸屏：同屏显示硬度值、换算标尺、试验力、保荷时间、测量次数、统计均值/极值、上下限判定、测试时间，中英文一键切。

◆自动转塔双物镜直测：10×（100×观察）与 40×（400×测量）双物镜同塔位，压头—物镜自动换位对中，测量时不再手动转塔，复测点位漂移 <1 μm。

◆8 档试验力 0.098~9.8 N：对应 HV0.01/HV0.025/HV0.05/HV0.1/HV0.2/HV0.3/HV0.5/HV1，外置式选力手轮+仪器自动识别，覆盖薄箔到 0.5 mm 薄板。

◆0.01 μm 测微分辨：高精度测微目镜+编码器反馈，100 HV 以下 ±5%、200 HV ±3%、400 HV 以上 ±2% 示值误差，贴合 JJG 260 工作级。

◆自动加载闭环：加载/保荷/卸载电机闭环控制，保荷 5~60 s 可调，无冲击振动。

◆双光通道：目镜观察 + CCD 摄像通道选配，可接电脑图像法测压痕；USB 口导 U 盘存 Excel，内置打印机现场出单。

◆多试台适配：座标试台（100×100 mm，行程 25×25 mm）、细轴试台、薄板试台、平口钳随机配，最大高度 110 mm（去保护套）/ 40 mm（带套），压头中心距壁 106 mm。

四、主要技术参数

五、典型应用场域

◆热处理厂：渗碳/渗氮/淬火表面硬化层深度曲线、脱碳层判定（沿层深打点）

◆硬质合金与刀具：WC-Co 合金中碳化钨颗粒与粘结相硬度差、涂层刀片微区硬度

◆电镀/表面处理：锌镍/硬铬/化学镍镀层、PVD/CVD 薄膜硬度（薄层需 HV0.025 以下力）

◆半导体与电子：硅片、GaAs、芯片键合区、MLCC 内电极层、引线框架微硬度

◆陶瓷与玻璃：氧化锆/碳化硅先进陶瓷、手机盖板玻璃、光学镜片抗微压痕

◆科研与失效分析：金相组织内单析相（碳化物、金属间化合物）硬度、断口热影响区梯度

◆第三方检测：按 GB/T 4340 / ASTM E384 出 CNAS 报告，JJG 260 周期检定留痕

六、为何选择广信 HVS-1000ZM

相比老式目镜测微显微硬度计，HVS-1000ZM触摸屏显微硬度计 用5″触屏 + 自动转塔双物镜直测 + 0.01 μm 编码分辨 + 8 档力值闭环加载把"转塔对中、目镜估读、手记数据"三类人为误差去掉，在 HV0.01~HV1 微力段做到"放样—设点—自动出值—U 盘归档"闭环；相比同族电脑图像版（如 HVS-10Z/HVS-1000B 加 CCD 软件款），它保留触屏单机可独立运行的优势，产线质检与实验室复检同一台机器兼顾。对于需要通过 GB/T 4340.2 与 ASTM E384 双标对标、又要把每次压痕数据落盘追溯的热处理与表面处理企业，是一台边际成本极低的数据化基建设备。
