8722 数字功率计｜单相电参数同步测量.产线功率筛查与老化房通电监测平台

在白色家电、商用电器、电动工具、照明灯具的生产线与高温老化房中，每台下线产品都要快速核对电压、电流、有功/无功/视在功率、功率因数、频率、电能量、通电时间。用万用表测 U/I 再手算功率，既慢又容易漏掉低功率因数、轻载功耗、老化累计电能等关键信息。

东莞市广信电子科技有限公司8722数字功率计，采用直接采样 + 智能判别技术，单相通道同步测得全部电参数，4窗口LED高亮同屏，最快0.25s刷新，带宽 DC-1 kHz，支持电压/电流变比扩展、5组超限声光报警、RS-232/MODBUS 通讯与选配开关量 I/O，是家电/照明/电动工具产线电测与高温老化室长时间通电监测的紧凑型单机方案。

一、适用标准与计量依据

8722 是测量仪器，其数据可支撑下列现行标准的研发分析、产线快检、设备期间核查：

◆GB/T 22264.1-2022《安装式数字显示电测量仪表第1部分：定义和通用要求》（2022-11-01 实施）——8722 属台式/嵌入式数字电测量仪表，功率、功率因数、频率、电能等多功能测量可参照该系列

◆GB 17625.1-2022《电磁兼容限值第1部分：谐波电流发射限值（设备每相输入电流≤16 A）》（修改采用 IEC 61000-3-2:2020，2024-07-01 实施，全文强制）——家电/照明/电源产品 CCC 与出厂前电参筛查背景标准

◆GB/T 17626.7《谐波和间谐波测量与测量仪器导则》——电压/电流波形、谐波相关电参测量方法参照

◆GB/T 17215 电能表系列——Wh 电能积分作产线能耗盘点、老化累计参照（非结算级电表）

◆GB/T 13978《数字多用表》——数字电参量测量通用技术要求参照

◆GB 4793.1-2007 / GB/T 42125.1-2024《测量、控制和实验室用电气设备的安全要求》——设备电气安全设计参照（GB/T 42125.1-2024 于 2026-11-01 实施，部分替代 GB 4793.1-2007）

◆JJF 1587-2016《数字功率表校准规范》/ JJF 2040-2023《功率分析仪校准规范》——出厂检定、周期校准、期间核查依据

⚠️ 边界写清：8722 是单相数字功率计/电参量测量仪，不是三相功率分析仪，也不是谐波分析仪。它擅长 U/I/P/Q/S/PF/f/Wh/Time 同屏、变比扩展、超限报警、MODBUS 自动化；三相系统、变频器基波效率、50次谐波精密分析需另配 PA330E 等功率分析仪。

二、工作原理（直接采样 + 智能判别）

8722 电压通道经高阻衰减（≈2 MΩ），电流通道经分流器取样（20 A 档 ≈4 mΩ，1 A 档 ≈80 mΩ），两路同步进入 ADC，由微处理器实时运算：

有功功率 P = (1/T)∫u(t).i(t)dt、无功功率Q、视在功率S、功率因数PF=P/S、相位角φ

电压/电流有效值、频率f、电能Wh 累积、通电计时Time

智能判别：配合 5 组上/下限与门限，超限即声光报警，产线工人一眼识别异常品

带宽 DC-1 kHz，覆盖直流、50/60 Hz 工频及部分开关电源工况。

电压/电流端子间配不可拆除共地短路片，仅支持内接法；通过 0.1-1000.0 变比设置，外接 PT/CT 或电流传感器后可读取一次侧真实值。

三、核心卖点

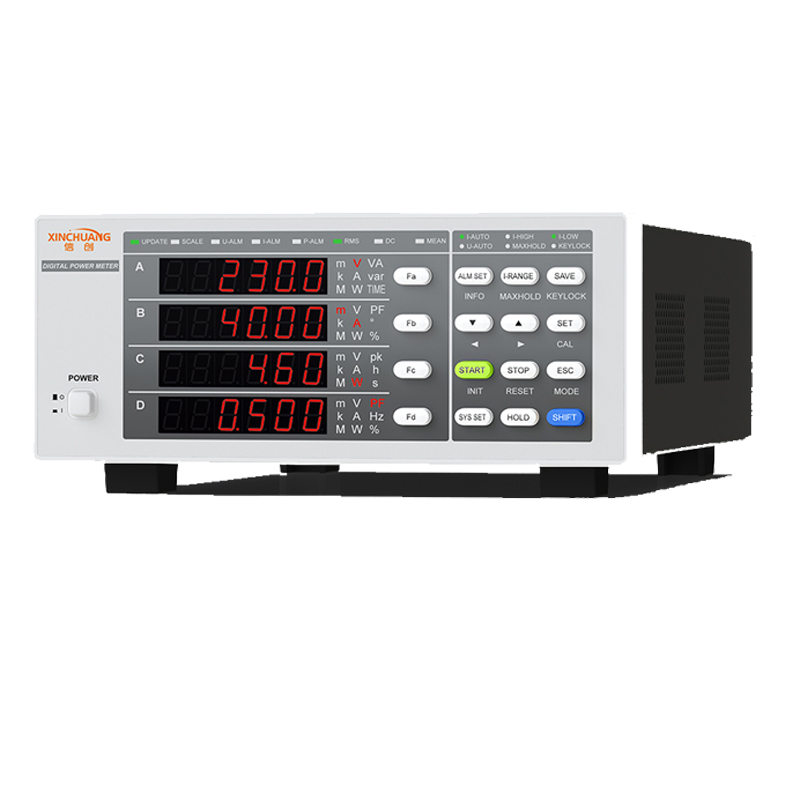

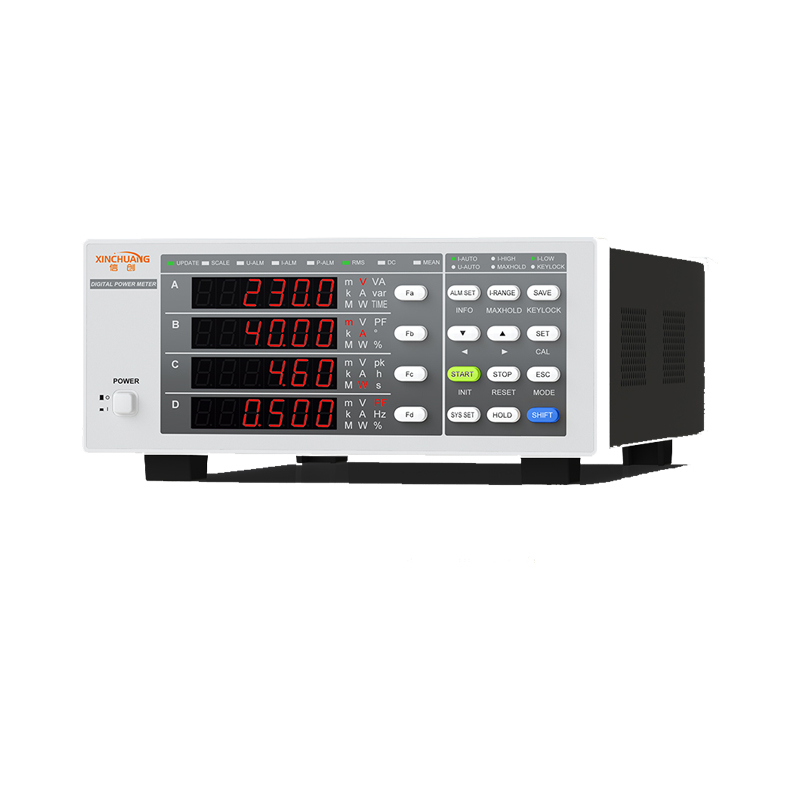

◆4窗口LED 高亮：电压、电流、功率等多参数同屏，产线/老化房远距离可读

◆交直流通用宽量程：DC-1 kHz，直流家电、工频电器、部分开关电源负载都能测

◆0.25s高速刷新：0.25 / 0.5 / 1 s 三档，适配高速下线节拍

◆双电流档 1 A / 20 A：小电流待机、额定负载同机覆盖，有功功率最小可到 2.2 mW（PF=0.01）

◆变比扩展：电压/电流变比 0.1-1000.0，轻松对接互感器/传感器做大负载测量

◆5组声光报警：U/I/P 上下限+门限，来料/出货快速分选

◆自动化通讯：标配 RS-232，选配 RS-485，MODBUS 协议；选配开关量 I/O 接 PLC/MES

◆小巧耐用：约3kg，台式/嵌装两用（开孔 210×85 mm），老化房长时间运行稳定

四、主要技术参数

项目	8722 指标
型号	8722
测量通道	单相
测量参数	U、I、P、Q、S、PF、相位角(λ)、f、Wh、Time
接线方式	内接法（端子间不可拆除共地短路片）
输入阻抗	电压 ≈2 MΩ；电流 ≈4 mΩ（20 A）/ ≈80 mΩ（1 A）
满量程峰值因数CF	1.6
电压量程	600V（1V-600V）
电流量程	1 A / 20 A（1 mA-1 A / 20 A）
电压/电流精度	±(0.1% 显示值 + 0.1% 量程)
有功功率范围	2.2mW（PF=0.01）-4.4 kW（PF=1）@220V
有功功率精度/分辨力	±(0.1% 显示值 + 0.1% 量程)/0.01W
功率因数分辨力	0.001(0.01-1PF)
频率范围/精度	DC，45 Hz≤f≤1 kHz / ±0.1% 读数（电压＞10% 量程）
电能量范围/精度	0-99999 MWh / ±0.2% 显示值
扩展不确定度	电压/电流/功率/频率/电能量 ≤0.30%
电能计时/精度	999h59m59s / ±0.05% 显示值
变比	电压/电流 0.1-1000.0
刷新周期	0.25 / 0.5 / 1 s
报警	5 组：电压、电流、功率上/下限、门限
接口	RS-232（选配 RS-485）、开关量 I/O（选配），MODBUS
外形 / 开孔	213×88×386mm / 210×85mm
底脚高度	15mm
重量 / 功耗	约3kg/约10VA
参照标准	GB/T 22264.1-2022、GB 17625.1-2022、GB/T 17626.7、GB/T 17215、GB/T 13978、GB 4793.1-2007 / GB/T 42125.1-2024、JJF 1587-2016 / JJF 2040-2023
