8721 数字功率计｜单相电参数同步测量.工业现场与产线功率测试平台
在白色家电、商用电器、电动工具、照明灯具的生产线与高温老化房中，每一台下线产品都需要快速、准确地测量电压、电流、有功/无功/视在功率、功率因数、频率、电能量与通电时间，既要剔除异常功耗品，又要为能效标定留档。
东莞市广信电子科技有限公司8721数字功率计，采用直接采样 + 智能判别技术，单相通道同步测量全部电参数，4窗口LED 高亮同屏显示，最快0.25s数据刷新，测量带宽 DC-1 kHz，配合电压/电流变比扩展、超限声光报警、RS-232/MODBUS 通讯与开关量 I/O，是家用电器、商用电器、照明、电动工具生产线功率测量与高温老化室长时间通电测试的专用单机型方案。
一、适用标准与计量依据
8721数字功率计是测量仪器，其测量能力可支撑以下现行标准的测试条件：
◆GB/T 22264.1-2013《安装式数字显示电测量仪表 第1部分：定义和通用要求》及 GB/T 22264 系列（精度等级、环境、安全、电磁兼容要求）——8721 属安装式/台式数字显示电测量仪表，最贴合
◆GB 17625.1-2022《电磁兼容 限值 第1部分：谐波电流发射限值》（修改采用 IEC 61000-3-2，2024-07-01 实施，全文强制，CCC 认证依据）——8721 宽频电压/电流测量可用于产线谐波相关电参筛查
◆GB/T 17215 电能表系列——电能量（Wh）积分与计时功能作内部能效盘点与老化累计参照（非结算级计量）
◆GB/T 13978《数字多用表》——数字电参数测量通用技术要求参照
◆GB 4793.1-2007 / GB/T 42125.1-2024《测量、控制和实验室用电气设备的安全要求》——设备安装与使用安全（GB 4793-2007 处于向 2026-11-01 新版过渡期）
◆JJF 1587-2016《数字功率分析仪校准规范》——出厂、周期、期间核查的计量依据
⚠️ 概念边界：8721 是单相安装式数字功率计，定位为生产线快速测量与老化房通电监测，不是三相功率分析仪，也不是示波器。它擅长“U/I/P/Q/S/PF/频率/Wh/Time”同步显示、超限报警与自动化通讯；三相系统或高次谐波精密分析需另配专用设备。
二、工作原理（直接采样 + 智能判别法）
8721数字功率计采用直接采样技术：电压通道经高输入阻抗（约 2 MΩ）衰减、电流通道经低阻分流器（20 A 量程约 4 mΩ、1 A 量程约 80 mΩ）取样，两路信号同步进入高速 ADC，由微处理器实时运算：
有功功率P=(1/T)∫u(t).i(t)dt、无功功率Q、视在功率S、功率因数PF=P/S、相位角
电压/电流有效值、频率 f、电能量 Wh 累积、通电计时 Time
智能判别：自动识别负载状态，配合 5 组上下限/门限设定，超限即声光报警，满足现场快速识别异常产品需求
测量带宽 DC-1 kHz，可覆盖直流、工频及部分开关电源工况。支持电压/电流变比（0.1-1000.0）轻松扩展量程，外接 PT/CT 或电流传感器后可直接读取一次侧真实值。
注意：8721 电压/电流端子间配有不可拆除的共地短路片，仅支持内接法使用，不支持外接法/四线法，大电流或高压负载需通过互感器扩展。
三、核心功能与卖点

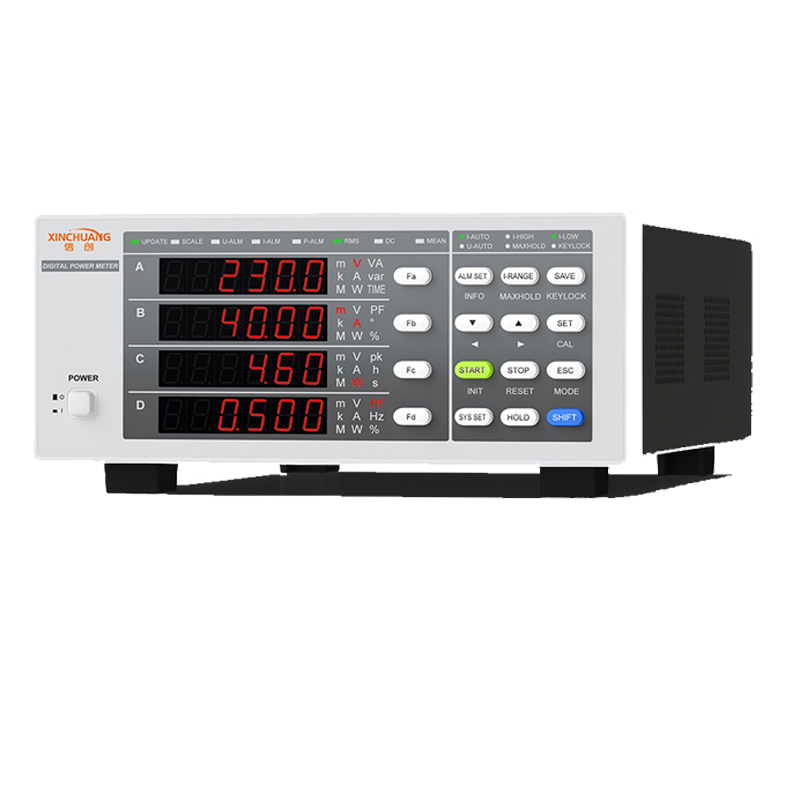

◆4窗口LED 高亮显示：电压、电流、功率等多参数同屏，无需切换即可一眼读数，适合产线工位与老化房远距离观察
◆交直流通用宽量程：带宽 DC-1 kHz，直流与工频负载通吃，兼顾部分开关电源工况
◆测量速度快：数据更新周期0.25/0.5/1s三档可调，最快0.25s刷新，适配高速产线节拍
◆可靠稳定、小巧轻便：体积小、重量轻（约 3 kg），可作台式或面板嵌入式安装（开孔 210×85 mm）
◆变比扩展量程：电压/电流变比 0.1-1000.0 自由设置，轻松应对大电流、高电压负载测量
◆超限声光报警：5组电压、电流、功率上/下限与门限设定，异常品即时报警，实现来料/出货快速分选
◆测试自动化：标配 RS-232（选配 RS-485），支持 MODBUS 通讯；选配开关量 I/O，实现遥控输入与报警信号输出，轻松接入 PLC/MES
◆一机多用：覆盖电参数测量、老化计时、电能累积、超限判定、远程通讯，精确耐用
四、典型应用场域
◆严苛工业现场型式试验：电机、电动工具、电源类产品电参数全检
◆高温老化室测试：长时间通电老化，配合电能计时（最长 999h59m59s）做累计功耗与寿命评估
◆家用电器 / 商用电器生产线：空调、冰箱、洗衣机、适配器出厂功率、功率因数、电能量快速测量
◆电动工具测试：负载工况下电流、功率、功率因数在线监测
◆照明灯具测试：LED 驱动、整灯有功功率与功率因数测量
五、主要技术参数
项目 | 8721 规格 |
型号 | 8721 |
测量通道 | 单相 |
测量参数 | U、I、P、Q、S、PF(λ)、相位角 φ、f、Wh、Time |
接线方式 | 内接法（端子间配不可拆除共地短路片，不支持外接法/四线法） |
测量带宽 | DC ~ 1 kHz |
输入阻抗 | 电压约 2 MΩ；电流约 4 mΩ（20 A）/ 约 80 mΩ（1 A） |
满量程峰值因数（CF） | 1.6 |
电压额定量程 | 600 V |
电压精度范围 | 1 V ~ 600 V |
电流额定量程 | 20 A |
电流精度范围 | 20 mA ~ 20 A |
电压/电流精度 | ±(0.1% × 显示值 + 0.1% × 量程) |
有功功率范围 | 44 mW（PF=0.01）~ 4.4 kW（PF=1）@220 V |
有功功率精度/分辨力 | ±(0.1% 显示值 + 0.1% 量程) / 0.01 W |
功率因数精度范围 | ±(0.01 ~ 1)，分辨力 0.001 |
频率测量范围/精度 | DC，45 Hz ≤ f ≤ 1 kHz / ±(0.1% 读数)（电压幅值应大于量程的 10%） |
电能量范围/精度 | 0 ~ 99999 MWh / ±(0.2% 显示值) |
扩展不确定度 | 电压/电流/功率/频率/电能量均 ≤ 0.30% |
电能计时/精度 | 999 时 59 分 59 秒 / ±(0.05% 显示值) |
电压/电流变比 | 0.1 ~ 1000.0 |
数据更新周期 | 0.25/0.5/1[s] |
报警功能 | 5 组，电压、电流、功率上/下限、门限设定 |
控制接口 | RS-232（选配 RS-485）、开关量（选配），支持 MODBUS |
外形尺寸 | 213×88×386mm（W×H×D，含接线端子） |
开孔尺寸 | 210×85mm |
底脚高度 | 15 mm |
整机重量 / 功耗 | 约3kg/约10VA |
执行/参照标准 | GB/T 22264、GB 17625.1-2022（IEC 61000-3-2）、GB/T 17215、GB/T 13978、GB 4793.1 / GB/T 42125.1-2024、JJF 1587-2016 |
