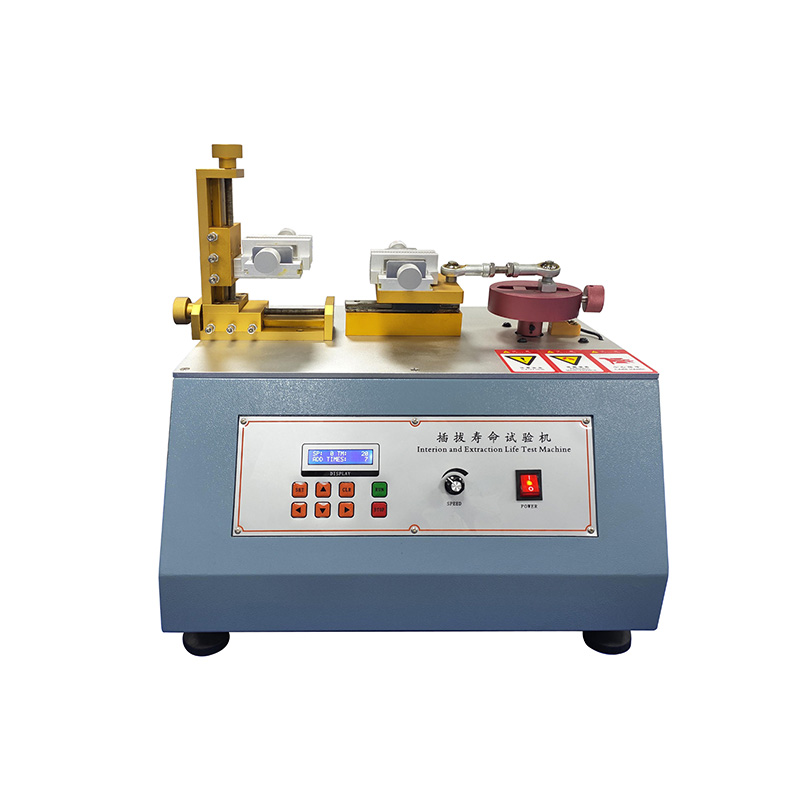

GX-9806A插头插座插拔寿命试验机 | 符合UL498/IEC 60884标准 | 连接器插拔力测试仪

在电子制造与质量控制领域，连接器、插头插座及各类端子的插拔寿命是衡量产品可靠性的核心指标。为了确保产品在长期频繁使用中依然保持稳定的电气性能与机械结构，GX-9806A卧式插拔寿命试验机应运而生。本设备采用先进的嵌入式微电脑测控技术与独特的机械结构设计，为您提供高精度、高效率的自动化测试体验。

产品概述

GX-9806A 插头插座插拔寿命试验机依据 GB/T 2099.1-2021《家用和类似用途插头插座 第1部分：通用要求》第20条（正常操作/机械寿命试验）、IEC 60884-1 第20条、GB/T 1002、GB 16915.1（开关正常操作）及 EIA-364 等相关标准设计制造。

本设备用于考核插头与插座、各类连接器（USB、RJ45、音频插头等）及端子在反复插拔工况下的机械耐久性。试验时将试样分别固定在插端与插座夹具上，通过旋转偏心轮驱动水平往复运动模拟插拔过程，可按标准设定试验次数（通常家用插头插座要求5000～10000次循环）及速度（额定电流 ≤16A 时30次/min），试验结束后检查试样是否出现影响安全使用的损坏。

结构特征

◆旋转偏心轮传动：测试速度与行程互不干涉，长短行程连接器均可快速测试，运行平稳低噪；

◆行程可调：0～60mm 行程范围内通过刻度标尺自由调节，适配不同规格插头/连接器；

◆智能计数：六位 LED 数字计数器，0～999999 次可预置，达设定值自动停机，具断电记忆功能；

◆速度无级调节：旋钮控制调速，范围 0～60 次/分钟，满足标准对插拔速率（15 或 30 次/min）要求；

◆通用夹具：标配可调夹具，可根据被测样品定制更换夹持治具。

主要技术参数

注：标准正常操作试验通常要求 In ≤16A 的家用附件以 30 次/min 速率进行 5000 次有载 + 5000 次无载插拔（共 10000 次循环），本机可通过调速与计数设定完全满足该试验条件。如需带电（带负载）寿命试验，可配套电器附件负载柜使用。

适用对象

◆家用和类似用途插头、插座、移动式插座（排插）

◆USB Type-A/C、HDMI、RJ45 等各类连接器

◆器具开关及接线端子插拔耐久性测试

◆插头插座生产厂 QC 及研发实验室、第三方检测机构

选择GX-9806A插头插座插拔寿命试验机，就是选择为您的产品质量加上一道“安全锁”。我们致力于提供高性价比、高可靠性的检测解决方案，助力您的产品顺利通过各项认证，赢得市场信赖。
