JC-12脉冲电压试验仪：12kV高压输出 符合IEC60950/GB4943.1-2022标准的瞬态电压测试专家

在电子电气产品安全测试领域，瞬态过电压防护已成为衡量设备可靠性的重要指标。JC-12脉冲电压试验仪（Impulse Voltage Tester）是一款专为各类信息技术设备（ITE）、家电及元器件设计的高性能测试仪器。它能够精准模拟通信网络中的闪电干扰以及配电系统中的瞬态电压，帮助工程师评估产品在极端电磁环境下的抗干扰能力。

作为一款集脉冲信号发生与高压直流信号输出于一体的综合性试验设备，JC-12严格按照IEC60950、GB4706.1-2005(IEC60335.1-2020)、IEC62368.1-2018以及GB4943.1-2022等最新国家标准进行设计。无论是检测元器件承受瞬态过电压的能力，还是验证器具的电气间隙与爬电距离，JC-12都能提供稳定、精准的测试波形与电压输出，是企业通过3C认证及国际准入测试的得力助手。

精准模拟与高稳定性输出

1. 宽范围高压输出与极性切换
JC-12脉冲电压试验仪在直流高压输出方面表现出色，最大输出电压可达12kV，且精度控制在±3%以内，满足绝大多数严苛的测试需求。

◆极性选择：设备支持正极性（+）与负极性（-）切换，用户可根据测试标准要求选择“单正”或“单负”试验方式，确保测试的全面性。

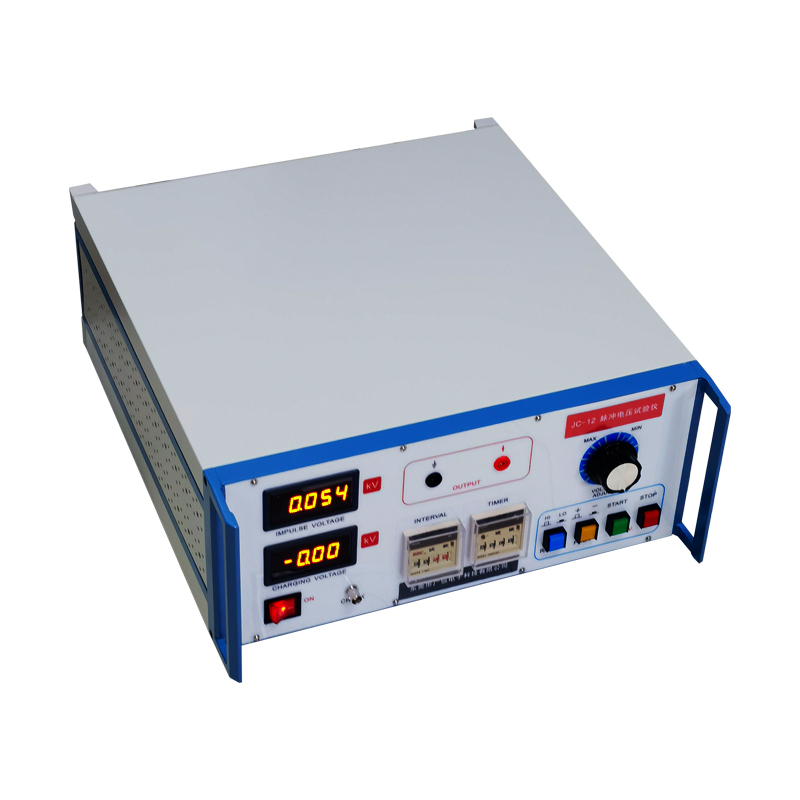

◆精准调节：面板配备大型蓝色旋转旋钮（VOLTAGE ADJUST），刻度从MIN到MAX，配合橙色数码管显示屏（显示IMPULSE VOLTAGE与CHARGING VOLTAGE），使电压设定直观、精确。

2. 标准化波形与智能计时控制
为了真实还原雷击与瞬态干扰场景，JC-12严格遵循国际标准对波形参数的要求。

◆波形参数：产生的脉冲电压波前时间（Rise Time）为1.2µs±30%，波后半值时间（Decay Time）为50µs±20%，完美模拟配电系统中的雷击瞬态电压。

◆智能计时：中部配备两个机械式计时器模块，分别用于设定“INTERVAL”（脉冲间隔时间）与“TIMER”（脉冲次数）。脉冲间隔可在5-99秒间设置，脉冲次数可预设1-9999次，实现无人值守的自动化测试。

专业级电路设计与安全防护

1. 1.2/50μs 标准脉冲电路

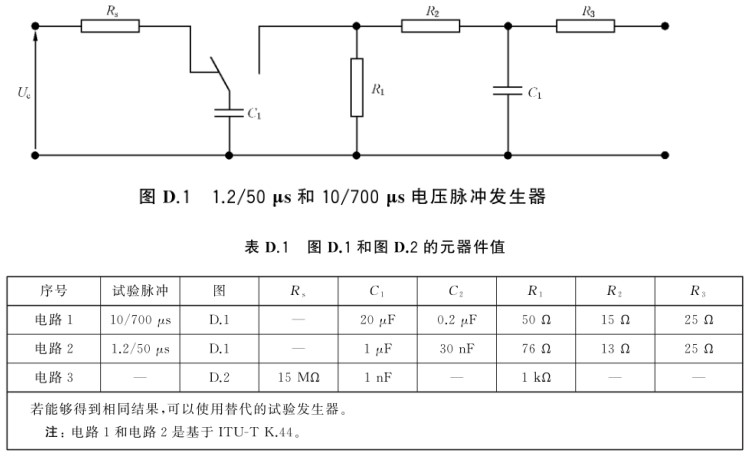

根据GB4943.1-2022附录D的规定，JC-12采用经典的脉冲发生器电路设计。通过精确配置的电阻（Rs, R1, R2, R3）与电容（C1, C2）网络，设备能在开路条件下生成标准的1.2/50μs脉冲波形。这种波形能有效模拟由于电源线雷击或故障引起的地电位升高，以及通信线路上感应的典型电压。

2. 工业级面板布局与操作安全
设备采用白色箱体搭配蓝色金属框架，坚固耐用。右侧大面积散热孔保证了长时间运行的稳定性。

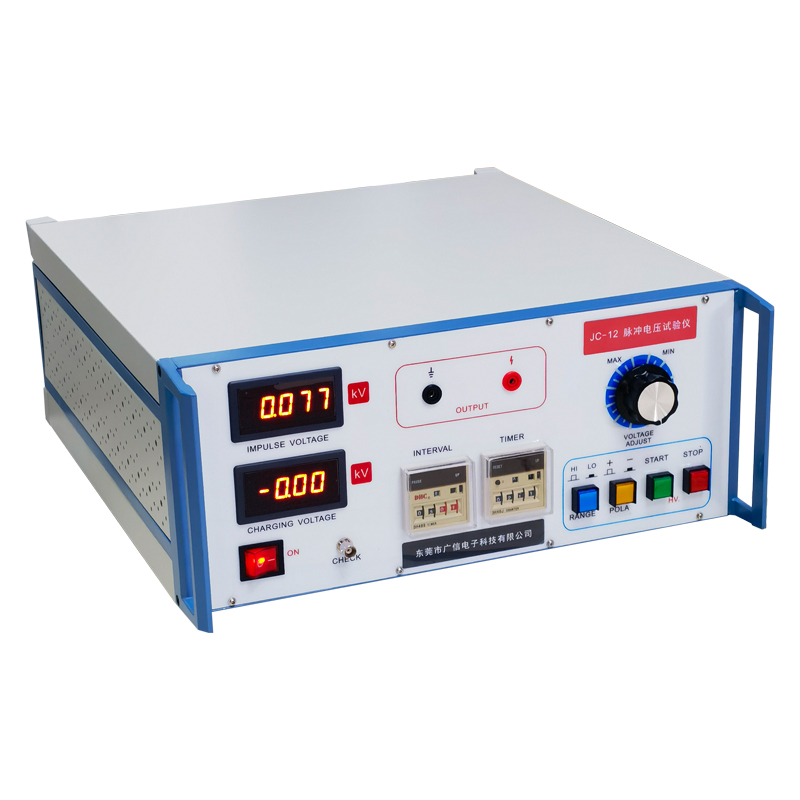

◆安全互锁：右侧下方面板设有醒目的“RANGE”（量程）、“POLA”（极性）、“START”（启动）、“STOP”（停止）按钮，配合“HV”高压指示灯，操作逻辑清晰。

◆物理防护：配备红色紧急电源开关（ON/OFF）及CHECK检查按钮，底部印有制造商“东莞市广信电子科技有限公司”标识，细节处彰显工业设计的专业性。

符合的行业标准与广泛的应用领域

JC-12的设计初衷即是为了满足全球主流的安全认证要求，确保测试数据的权威性。

符合的行业标准

◆GB 4943.1-2022：音视频、信息技术设备安全第1部分：通用要求。

◆IEC 62368.1-2018：音视频、信息和通信技术设备安全标准。

◆GB/T 17626.5：电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（参考波形标准）。

◆IEC 60950：信息技术设备安全标准。

应用领域

◆信息技术设备：电脑、服务器、路由器、交换机等通信网络设备的端口防护测试。

◆消费类电子产品：电视机、机顶盒、音响设备的电源端与信号端抗扰度验证。

◆元器件级测试：电容、电阻、PCB板等在瞬态过电压下的绝缘性能与耐压能力筛选。

详细技术规格

标准配置与服务承诺

◆标准配置：JC-12主机一台，电源线一根，使用说明书一本，合格证一张。

◆服务承诺：本产品由东莞市广信电子科技有限公司生产，严格执行国家相关质量标准。我们提供专业的技术咨询与售后支持，确保每一位用户都能高效、安全地完成各项电气安全测试任务。

JC-12脉冲电压试验仪，以其12kV的高压输出能力、符合多项国际标准的波形发生技术以及直观可靠的操作界面，成为您在产品研发、质量控制及认证测试环节中不可或缺的精密伙伴。
