GX-1216 芯轴试验装置｜绝缘薄层卷轴试验仪｜变压器绝缘机械强度测试设备

东莞市广信电子科技有限公司为您提供 GX-1216 型芯轴试验装置（又名卷轴试验装置/Mandrel Test Device）。本装置依据 IEC 62368-1、IEC 61558-1（图6）、GB/T 19212.1、GB 4943.1、IEC 60950、IEC 60065等标准相关条款设计制造，主要用于电力变压器、开关电源装置及类似产品中不可分离薄层绝缘材料（附加绝缘/双重绝缘/加强绝缘）的芯轴弯曲试验、机械强度试验及耐磨试验，是安规实验室及质检部门验证绝缘薄层抗弯折损伤能力的专用检测仪器。

产品概述

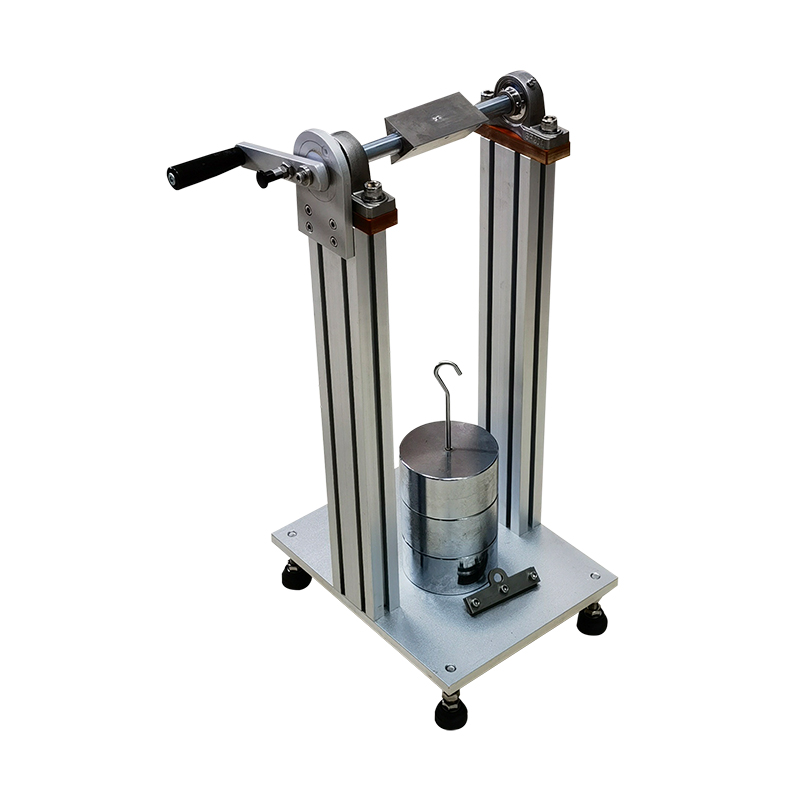

GX-1216 芯轴试验装置采用镀镍三角芯轴（三棱体），对 10°和 230°位置设有机械限位，确保试验旋转角度准确，操作方法简便。试样用金属箔（通常 0.05mm 厚铜箔）包裹并固定在芯轴上，两端施加 1N 拉力使箔紧贴试样，芯轴上悬挂规定负荷（50N/100N/150N 可通过砝码组合实现），手动将芯轴前后旋转 230°（标准规定来回3次），完成机械应力施加后取下试样进行介电强度（耐压）测试，观察是否出现闪络或击穿。砝码配有挂环，可有效防止试样局部受力过大而被拉破。整体结构稳固，芯轴底端距台面 500mm，操作舒适安全。

执行及参照标准

◆中国国家标准：GB/T 19212.1-2016《变压器、电抗器、电源装置及其组合的安全 第1部分：通用要求和试验》第 26.3 条（idt IEC 61558-1:2005）；GB 4943.1-2022《信息技术设备 安全 第1部分：通用要求》附录 AA（idt IEC 60950-1 相关条款）；GB 8898-2011《音频、视频及类似电子设备 安全要求》第 10.3.2 条（idt IEC 60065）

◆国际标准：IEC 62368-1:2018《音视频、信息与通信技术设备 安全要求》第 5.4.4.6.5 条及图 25～28；IEC 61558-1:2005+A1 图 6（芯轴试验）；IEC 60950-1、IEC 60065-1 相关章节

◆行业参考：UL 60950、UL 62368-1（对应条款参照）

适用范围

◆电力变压器、开关电源、适配器中附加绝缘/双重绝缘/加强绝缘薄层的芯轴（卷绕）弯曲机械强度验证

◆信息技术设备（ITE）、音视频设备绝缘薄层材料安规符合性测试

◆电子元器件厂、安规实验室、第三方检测机构的型式试验及来料验证

产品特点

◆依据 IEC 62368-1、GB/T 19212.1、IEC 61558-1 等主流安规标准设计，完全满足认证测试要求

◆三角芯轴表面镀镍处理，尖点经淬火，耐磨耐腐蚀，保证试验重复精度

◆10°与 230°双向机械限位，角度准确，避免人为过转造成误判

◆标配 50N 砝码 ×3（可组合 50N/100N/150N 载荷）及 1N 金属箔拉力砝码（×2），挂环设计防拉破试样

◆芯轴可自由旋转并任意角度定位，手动操作直观简便

◆落地式结构，芯轴底端高度 500mm，符合人体工学，试验过程稳定可靠

技术参数

标准配置

◆GX-1216 芯轴试验装置主机（含镀镍三角芯轴）— 1 台

◆50N 试验砝码（带挂环）— 3 个

◆1N 金属箔拉力砝码 — 2 个

◆使用说明书、产品合格证、保修卡 — 各 1 份

注：本装置不含耐压测试仪，介电强度测试需配合高压耐压测试仪完成。

如需了解 GX-1216 芯轴试验装置（卷轴试验仪）最新报价、技术确认，欢迎联系东莞市广信电子科技有限公司！
