GX-3410温升测试角｜标准测试角｜家用电器及灯具发热试验温升测试设备

东莞市广信电子科技有限公司为您提供GX-3410型温升测试角（Standard Test Corner），依据 GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》第11章"发热"（等同采用 IEC 60335-1:2004 Clause 11）及 GB 7000.1《灯具 第1部分：一般要求与试验》相关条款设计制造。本测试角由两块相互垂直的侧板与一块底板（可选配顶板）组成90°墙角结构，内侧铺设约20mm厚涂无光黑漆胶合板并预埋标准黄铜测温片及K型热电偶，用于为各种电工、电器及灯具产品提供符合标准要求的温升测试环境条件，是家电厂品管、第三方检测机构及3C认证实验室的必备安规检测辅助设备。

产品概述

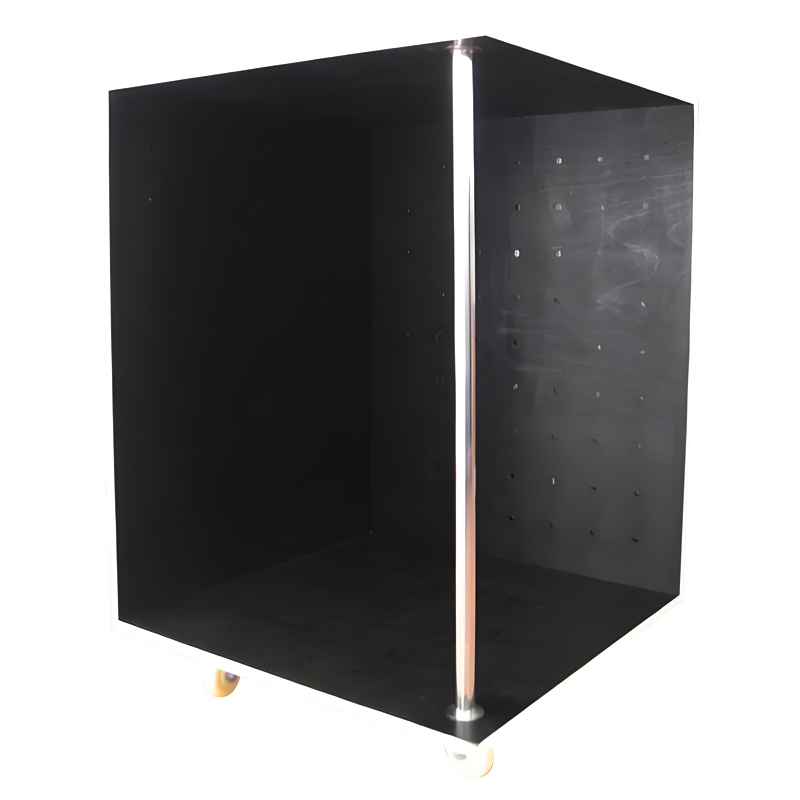

GX-3410温升测试角主体采用优质硬木胶合板（厚度约20mm），正面（测试面）均匀喷涂无光黑漆以减少热反射，背面贴灰色胶片板增强结构稳定性。底板及两侧壁按标准网格距（100×100mm 或 76×76mm 可选）预埋直径15mm、厚度1mm 黄铜测温圆片（前表面与胶合板表面平齐），并通过美国原装 OMEGA K型热电偶（丝径＜0.3mm）将各测温点引出至接线面板，便于配合温度记录仪或巡温仪读取环境温升值。设备可按实际被测样品定制不同外形尺寸、测温点数量及布点方式，亦可选配带锁定脚轮的活动底座方便移动。

执行及参照标准

◆中国国家标准：GB 4706.1-2005 / GB 4706.1-2024《家用和类似用途电器的安全 第1部分：通用要求》第11章"发热"试验（idt IEC 60335-1）；GB 7000.1-2015《灯具 第1部分：一般要求与试验》相关温升试验条款

◆国际标准：IEC 60335-1:2004+A1/A2《Household and similar electrical appliances — Safety — Part 1: General requirements》Clause 11 (Heating)；IEC 60598-1灯具相关温升试验

◆行业参考：UL 1026、CSA C22.2 No. 64（相关发热试验参照）；JJF 1101 环境试验设备温度校准规范（参照）

适用范围

◆家用电器：电饭煲、微波炉、电暖器、洗衣机、电冰箱等在家用标准墙角环境下工作时周围温升测试

◆照明灯具： 吸顶灯、壁灯、筒灯等在模拟安装角落的温升考核（配合 GB 7000.1）

◆电工电子产品：适配器、插座、开关等发热类产品的环境温升背景值测定

◆认证检测：3C、CQC、CB、CE 等安规认证中的发热试验环境搭建

产品特点

◆严格按 GB4706.1/IEC 60335-1第11章要求制作，胶合板厚约20mm，正面涂无光黑漆，背面贴灰色胶片板

◆标配美国 OMEGA K型微细热电偶（丝径＜0.3mm），测温准确，对试样热场干扰极小

Φ15mm×1mm 黄铜测温片表面与胶合板平齐，按标准方格距布点（100×100mm 或 76×76mm 可选）

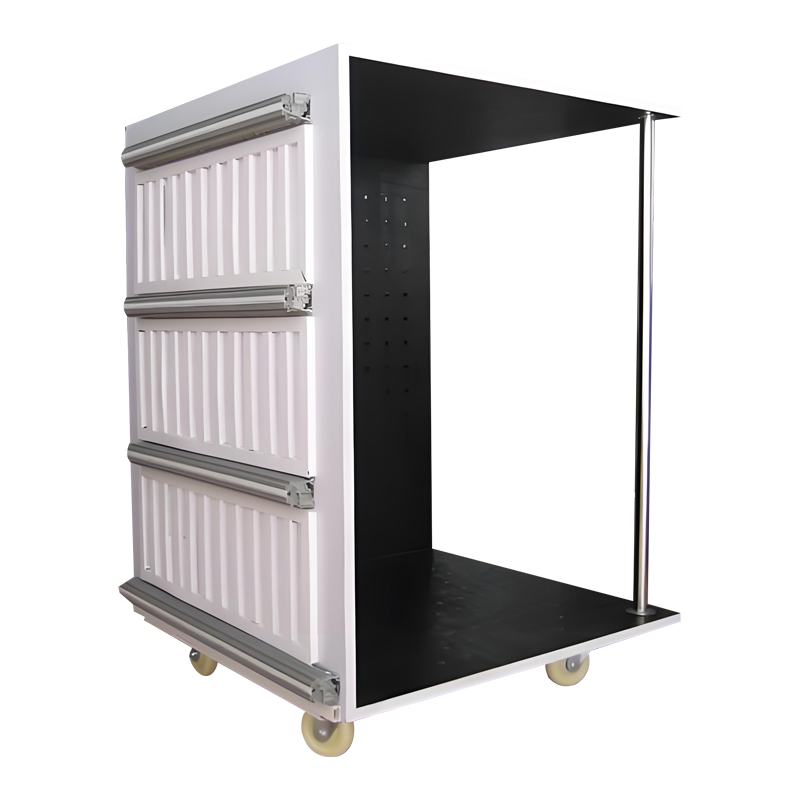

◆所有热电偶统一引出至侧面接线面板/端子排，标识清晰，方便连接温度巡检仪

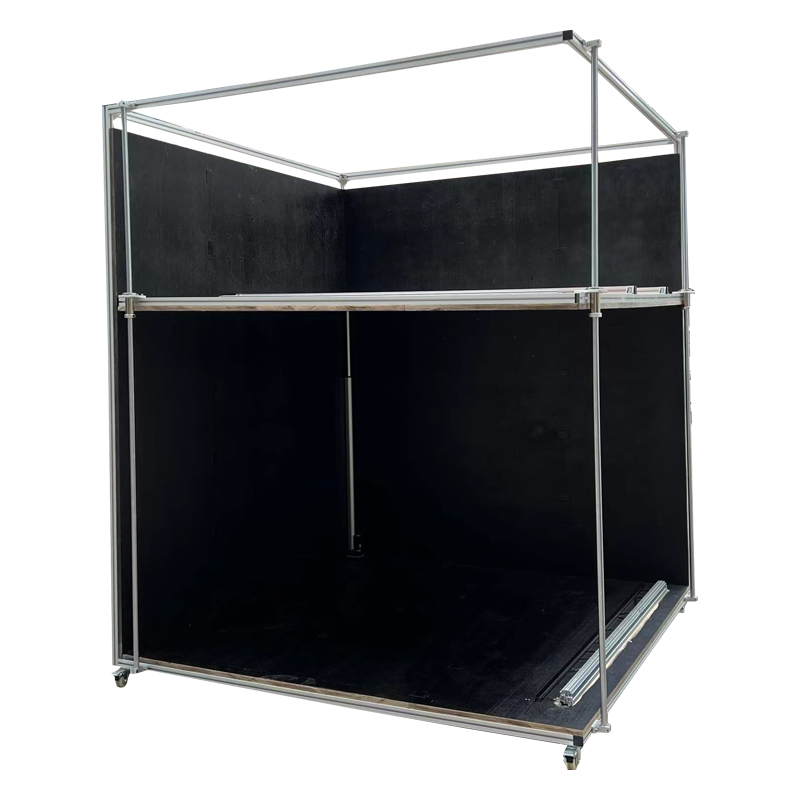

◆支持定制尺寸（600×600×1000mm / 800×800×1000mm / 1000×1000×1200mm 或按样定制）及定制测温点数量（20/32/48/64/108点等）

◆可选配可拆卸顶板、底部带刹车脚轮、热电偶插头插座组件及多路温度巡检仪

技术参数

标准配置

◆温升测试角主机（含底板+两侧板，按选定尺寸及测温点数制作）— 1 套

◆预埋 OMEGA K型热电偶及 Φ15mm 黄铜测温片 — 按约定点数

◆热电偶引出接线面板/端子排 — 1 组

◆使用说明书、产品合格证、保修卡 — 各 1 份

注：本装置不含温度巡检仪/记录仪，需另行选配或与实验室现有设备对接。

如需了解 GX-3410温升测试角（标准测试角）最新报价、定制尺寸确认，欢迎联系东莞市广信电子科技有限公司！
