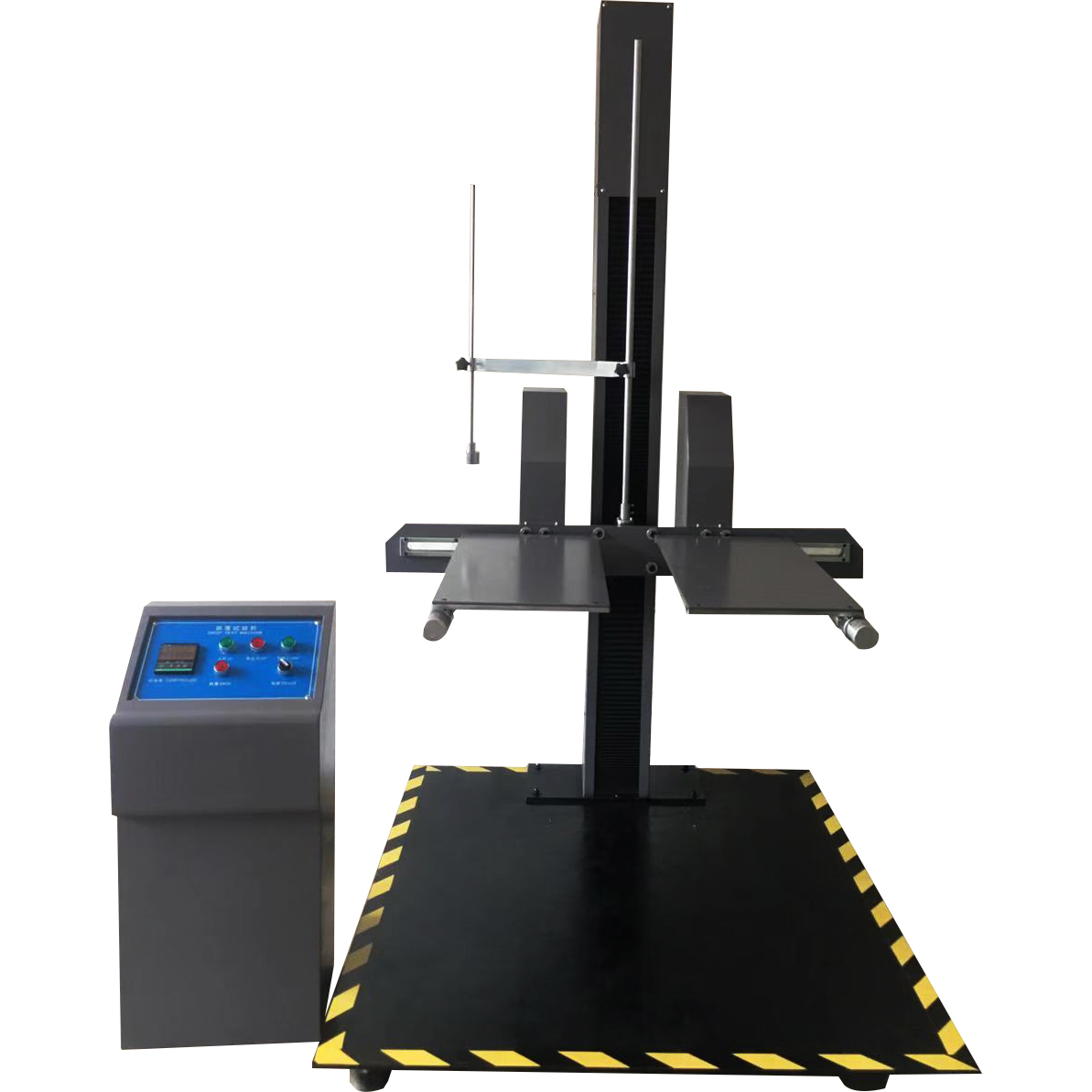

GX-315B 双臂跌落试验机｜运输包装件面/棱/角自由跌落冲击平台

在瓦楞纸箱、彩印运输箱、家电包装、电商物流箱及电子产品周转设计中，自由跌落冲击是模拟叉车装卸、人工搬运、传送带转接、货架取放过程中最频发的失效工况。东莞市广信电子科技有限公司推出的GX-315B双臂跌落试验机，采用双柱导向 + 电动提臂 + 电磁释放机构，使包装件在预定高度按面、棱、角三种姿态自由下落撞击实心冲击底板，定量考核运输包装件在垂直冲击下的耐撞强度与包装设计合理性，是纸箱厂、家电包装部、第三方运输包装实验室替代"吊绳手放式跌落"的合规升级方案。

GX-315B双臂跌落试验机同时可扩展用于塑胶外壳件、玩具、金属小件包装、缓冲衬垫选型验证，兼顾包装整体与单件跌落质控。

一、适用标准与测试依据

GX-315B 的高度控制、释放干扰、冲击台面刚度与姿态定位可衔接以下现行规范：

◆国内主标：GB/T 4857.5-1992《包装 运输包装件 跌落试验方法》（全部代替 GB 4857.5-1984，2023-12-28 复审继续有效，等效采用 ISO 2248:1985）

◆国际互认：ISO 2248:1985(E)《包装—完整、满装的运输包装件—垂直冲击跌落试验》、JIS Z 0202:2017《包装货物 跌落试验方法》（替代 JIS Z 0202-1987）、ASTM D5276-98（美标纸箱自由跌落）、ISTA 1A / 2A / 3A 系列（国际安全运输协会流通模拟程序）

◆设备制造标准：JB/T 7407《跌落试验机 技术条件》（轻工机械行业现行）

◆试样预处理：GB/T 4857.2（温湿度调节）、GB/T 10739（纸包装参比）

概念边界：双臂/双翼跌落机专指"两条托臂托住包装件→升到预定高度→电磁释放→自由落体撞固定底板"，与"零跌落（E 型叉随试品同降再抽离）"、"单臂跌落（小件电子）"是三类不同设备；GX-315B 按 GB/T 4857.5 面/棱/角程序执行，不混用零跌落法。

二、工作原理（预定高度自由跌落法）

将包装件置于双托臂上，通过数显编码器设定跌落高度（400~1500 mm），电动马达驱动托臂沿双柱导轨平稳提升至目标高度并自锁；按试验方案选定面跌落（最大面/最小面/侧端面）、棱跌落（底棱/顶棱/侧棱）、角跌落（底角/顶角）姿态并微调对位；触发释放后托臂瞬间张开，包装件不受外加横向力自由下落，以预定部位撞击 10 mm 厚实心钢板冲击台；操作人员按 GB/T 4857.5 记录破损部位、内装物状态、缓冲位移，重复至规定次数。

三、核心结构与测控优势

◆双柱导向 + 双托臂：铝合金/钢构双柱抗扭，700×350 mm 双臂间距适配 1200×800×1000 mm 以内包装件，提升过程不摆不转。

◆数显高度 + 编码器反馈：LED 数字式高度显示，高精度旋转编码器实时跟踪实际跌落高度，误差锁在 ±10 mm（或 2% 取严），优于 GB/T 4857.5 对高度控制的要求。

◆电磁释放零拖拽：到达预定高度自动定位，释放瞬间托臂电控收回，试品纯自由落体，排除人工脱手斜抛误差。

◆实心冲击底板：1400×1400×10 mm 45# 钢板,平面度 <1°,下衬橡胶减震脚，符合ISO 2248 对"刚性冲击面"定义。

◆分离式立式控制箱：防静电喷粉烤漆，与主机分体布线，车间油污环境不污染电器；手动复位+电动提臂，断电可人工盘车降臂。

◆380V 2kW 动力：三相电源直插，提臂马达带刹车，80 kg 满载升降不溜车。

四、主要技术参数

五、典型应用场域

◆瓦楞纸箱厂：0201 箱面/底棱/底角跌落抽检，按 GB/T 4857.5 或 ISTA 1A 出运输安全报告

◆家电/电子包装：电视、小家电、显示器满装运输箱跌落验证，角跌落最常暴露楞型压溃

◆电商物流：快递箱、彩盒、缓冲珍珠棉衬垫选型验证（定高 800 mm × 若干次）

◆玩具/塑胶：外壳件、礼盒包装自由跌落开裂评估

◆第三方运输包装实验室：GB/T 4857 全套包件试验、ASTM D5276 北美验厂、JIS Z 0202 日系客户审厂

六、为何选择广信 GX-315B

相比吊葫芦+人工脱手的老办法，GX-315B 用双柱电控提臂 + 编码器高度锁定±10mm+电磁零拖拽释放+1400宽实心钢板把"跌落高度漂、释放带甩力、台面有弹性"三类数据污染源一次性去掉，在80kg载重段做到面/棱/角切换无需换机。对于需要通过 GB/T 4857.5-1992 对标内销、参照 ASTM D5276 / ISTA 走跨境运输论证的包装企业，是一台采购门槛低、维护简单、审厂拍照体面的大件跌落基建设备。
