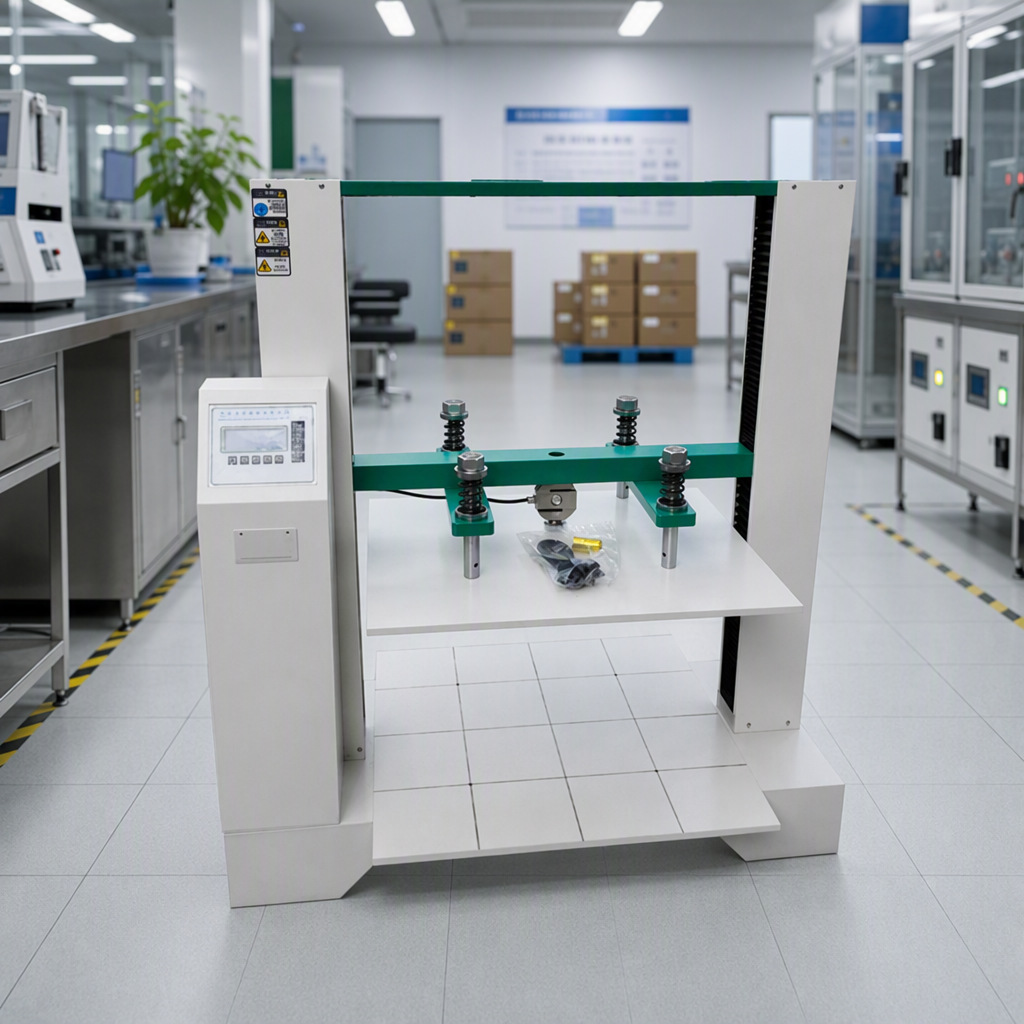

GX-9939-05纸箱抗压试验机｜瓦楞包装 BCT 抗压与堆码保压综合测试平台

在瓦楞纸箱、彩印运输箱、家电包装、电商物流箱及单元货物装载设计中，空箱抗压强度（BCT）决定仓库堆码层数，堆码保压变形量决定长期仓储安全性，定值承压判定决定来料一致性。东莞市广信电子科技有限公司推出的GX-9939-05纸箱抗压试验机，采用微电脑液晶测控 + 高精度滚珠丝杆 + AC 变频马达驱动，以 5~100 mm/min 无级调速（国标抗压模式默认 10±3 mm/min）配合自动回位与压溃判停，一机覆盖强度试验（压溃）/定值试验（定压测变）/堆码试验（恒载保压 12h、24h）三大模式，是纸箱厂、家电包装部、第三方运输包装实验室替代"高大笨重老式抗压机"的合规升级方案。

GX-9939-05纸箱抗压试验机同时可扩展用于塑料周转箱、蜂窝板箱、纸桶、集装内衬单元货物的垂直压缩评估，兼顾包装材料与广义运输件质控。

一、适用标准与测试依据

GX-9939-05的压板平行度、加载速率、力值溯源与堆码保压逻辑可衔接以下现行规范：

◆抗压与机压堆码：GB/T 4857.4-2008《包装 运输包装件基本试验 第4部分：采用压力试验机进行的抗压和堆码试验方法》（等同采用 ISO 12048:1994，合并原 GB/T 4857.4-1992 与 GB/T 4857.16-1990）、ISO 12048:1994、ASTM D642-20、TAPPI T804

◆静载荷堆码（参比）：GB/T 4857.3-2008《包装 运输包装件基本试验 第3部分：静载荷堆码试验方法》（等同 ISO 2234:2000），本机"堆码模式"按该标准恒载保压思想执行，以压力机替代砝码自由加载

◆试样处理：GB/T 4857.2 / GB/T 10739（23±2 ℃、50±5 %RH 预处理 ≥24 h）

◆设备制造标准：QB/T 1048-2004《纸板及纸箱抗压试验机》

◆BCT 设计互证：凯里卡特公式 BCT = f(ECT, 周长, 纸板厚) 与 GB/T 6543-2008 瓦楞纸箱强度等级作数据交叉验证

概念边界：抗压试验（压至溃塌取峰值）与堆码试验（恒压保压观蠕变）是 GB/T 4857.4 同机两种程序，不是两台设备；GX-9939-05在菜单里切模式即可，不用换机。

二、工作原理（压板恒速压缩法）

满装或空箱试样置于下压板中心，AC 变频马达经滚珠丝杆驱动上压板以设定速度（如 10 mm/min）匀速下行，高精度负荷传感器（1/100000 分辨）实时采集压力、光电编码器记录位移，控制系统绘制力-变形曲线；抗压模式在力值降至峰值 70% 或试件破坏时自动停机锁存最大抗压值（BCT）；定值模式达预设压力/变形即停；堆码模式按设定力值恒载保压至 12 h/24 h/自定义时长，期间连续记录蠕变量与力值波动（±2% 内）。

三、核心结构与测控优势

◆32 位嵌入式处理芯片：指令周期快，4 档应变分档、分辨力 >20000 码，软件分文件标定修正传感器线性，比老式 8 位表头稳。

◆192×64 点阵液晶 + 8键操控：全中文界面，力单位 N/kN/kgf/lbf、应力 MPa/kPa/kgf.cm²/lbf.in²、位移 mm/cm/in 自由切；可存最近 20 次结果，自动算均值与单次值。

◆0~500 kg 宽量程：1 级准确度，0.001 N 显示分辨，覆盖电商小箱到双瓦楞重箱 BCT 全段（配合 600~1500 mm 可选压板）。

◆5~100 mm/min 无级调速：国标抗压默认 10±3 mm/min、ASTM D642 可选 12.7±2.5 mm/min，菜单切速不用换齿轮。

◆三模式一体：强度（压溃）/定值（定压或定变）/堆码（恒载 12h/24h 可设）同机切换，自动回位、自动判溃、超载/限位/急停三重保护。

◆RS232 + 并口打印：接微型打印机现场出单，或选配计算机软件出 A4 质检报告，满足 ISO 9001/运输包装实验室追溯。

◆轻量化机身体：克服传统抗压机"高壮笨重"，350 kg 台式可进电梯搬运，AC 220V 车间直插。

四、主要技术参数

五、典型应用场域

◆瓦楞纸箱厂：0201 箱 BCT 出厂检验，反向校核 ECT（边压）与凯里卡特公式偏差

◆家电/电子包装：电视、空调、显示器满装运输箱抗压与 24h 堆码蠕变管控

◆电商物流：快递箱、彩盒、周转箱来料定值抽检（定压 200 kg 变形 ≤X mm）

◆食品/日化：礼盒外箱、瓶装箱堆码高度验证（按 GB/T 4857.3 算安全层数）

◆第三方运输包装实验室：ISTA 系列前置抗压、GB/T 4857 全套包件性能试验台架

◆出口订单：对接 ISO 12048 / ASTM D642 客户规格书，数据国际可比

六、为何选择广信 GX-9939-05

相比传统抗压机"高 2 米、重 600 kg、只能压溃不能保压"，GX-9939-05用350 kg 轻量化机身 + 三模式同机 + 0.001 N 分辨 + 24h 堆码保压把"抗压值、堆码蠕变、定值来料判定"三件事收进同一个质控节点，又保留滚珠丝杆与变频马达的国产维护成本优势。对于需要通过 GB/T 4857.4-2008 对标内销、参照 ASTM D642 走北美跨境的包装企业，是一台回本周期极短的基础款运输包装压力机。
