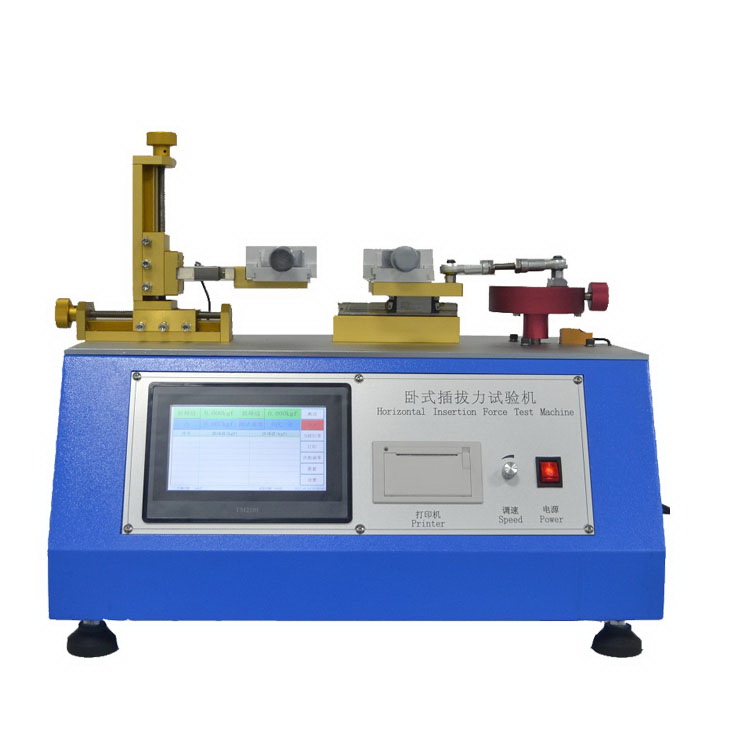

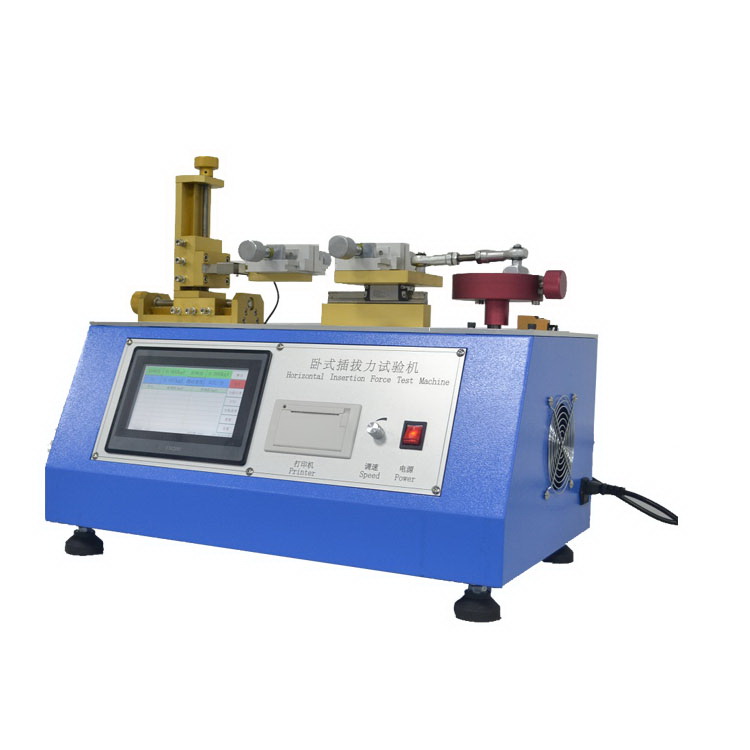

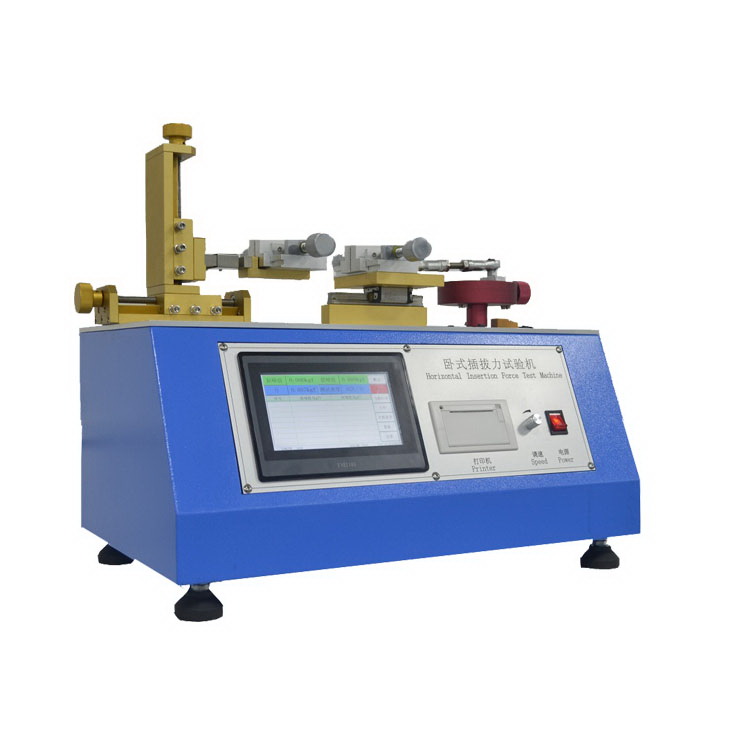

GX-9806B 卧式插拔力试验机｜连接器插拔力与寿命综合测试平台

在电子制造、消费电子、汽车电子及第三方检测领域，连接器的插入力、拔出力（峰值）、插拔寿命与手感一致性直接决定终端产品的装配体验与长期可靠性。东莞市广信电子科技有限公司推出的 GX-9806B 卧式插拔力试验机，采用嵌入式微电脑测控与旋转偏心轮传动结构，面向连接器厂商的来料检验、产线抽检与研发验证场景，提供可溯源、可复现的力学数据支撑。

本设备适用于排针排母、USB、HDMI、Type-C、板对板、汽车线束端子等接插件的单次插拔力检测与往复寿命试验，是替代人工手感判定、建立量化品质标准的实用型检测仪器。

一、适用标准与测试依据

◆GX-9806B 的测控逻辑与机械动作设计，可衔接以下国内外通用连接器测试规范：

国际标准：IEC 60512-13-1（插入和拔出连接器的力与力矩）、EIA-364-13C / EIA-364-09（电子连接器机械操作与耐久性）

◆国家标准：GB/T 5095.8《电子设备用机电元件 基本试验规程》（等同 IEC 60512 系列）、GB/T 2423 系列环境试验导则

◆行业/企业规范参考：USCAR-2（汽车电气连接器）、USB-IF 接口规范、QC/T 1067（汽车电线束插接件）

注：具体合格阈值（如插入力上限、拔出力下限、循环次数）由客户产品规格书或上述标准对应章节判定，本机负责精准采集力值、行程与次数。

二、核心结构与测控优势

◆卧式水平加载：试样水平装夹，消除立式结构下自重对微力值测量的干扰，更适合长体连接器、排线端子和带线线束。

◆旋转偏心轮传动：测试速度（0~60 mm/s）与行程（0~50 mm）独立可调，长短行程连接器均能以稳定节奏完成快速插拔，提升批量抽检效率。

◆嵌入式微电脑 + 5.7″触摸屏：大屏幕 LCD 同步显示插入力、拔出力 PEAK 值、实时力值、速度及次数；支持 N / kgf 双单位切换，最小解析度 0.01 kg。

◆自动化循环：0~999999 次预设，自动原点归零，达次停机；内置 10 组历史数据保存，

◆可选配微型打印机输出纸质报告，满足 ISO 9001 质量追溯闭环。

三、主要技术参数

四、典型应用场域

◆连接器制造厂：USB / Type-C / HDMI / RJ45 / 板对板插拔力与 5k~50k 次寿命验证

◆消费电子组装：手机、笔电、平板充电与数据接口的出厂手感内控

◆汽车电子：车载线束、低压连接器插拔一致性抽检（可参照 USCAR-2 做延伸评估）

◆质检/科研：第三方实验室、高校机电元件教学与失效分析台架

五、为何选择广信 GX-9806B

相比纯手动检具或通用拉力机改装方案，GX-9806B卧式插拔力试验机 以水平解耦传动 + 微电脑峰值捕获 + 产线级循环计数的组合，在 20 kg 级连接器量程内做到"装夹快、读数稳、可留档"。对于中小批量、多型号切换的连接器企业，是一台边际成本极低、回本周期短的品控基建设备。

六、联系我们

如您正在寻找卧式插拔寿命试验机，欢迎就 GX-9806B卧式插拔寿命试验机的选型、参数确认与定制方案与我们联系
