GX-9931E 手机微跌试验机｜电子产品重复跌落测试仪｜小型消费电子微跌落检测设备

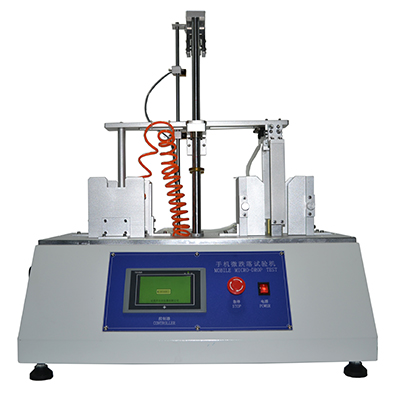

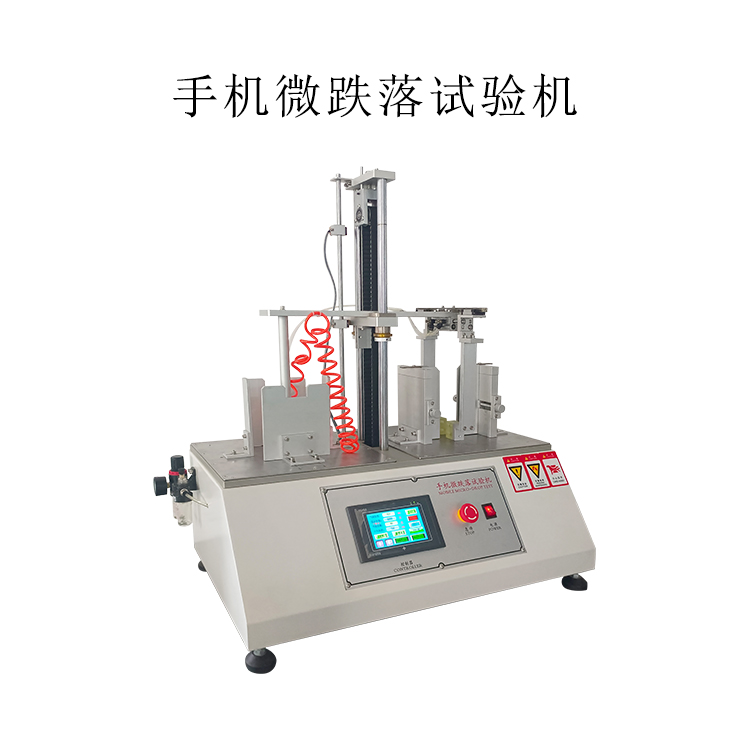

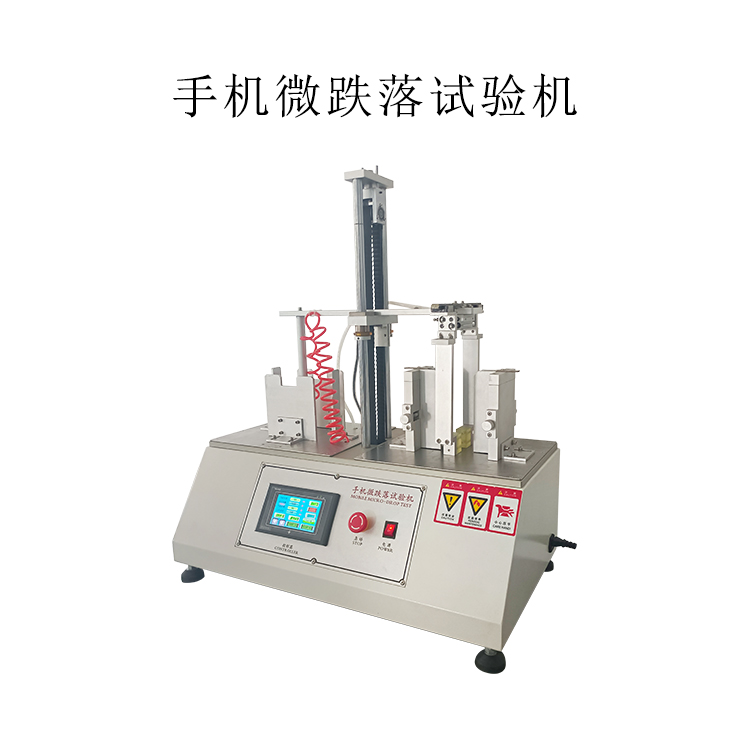

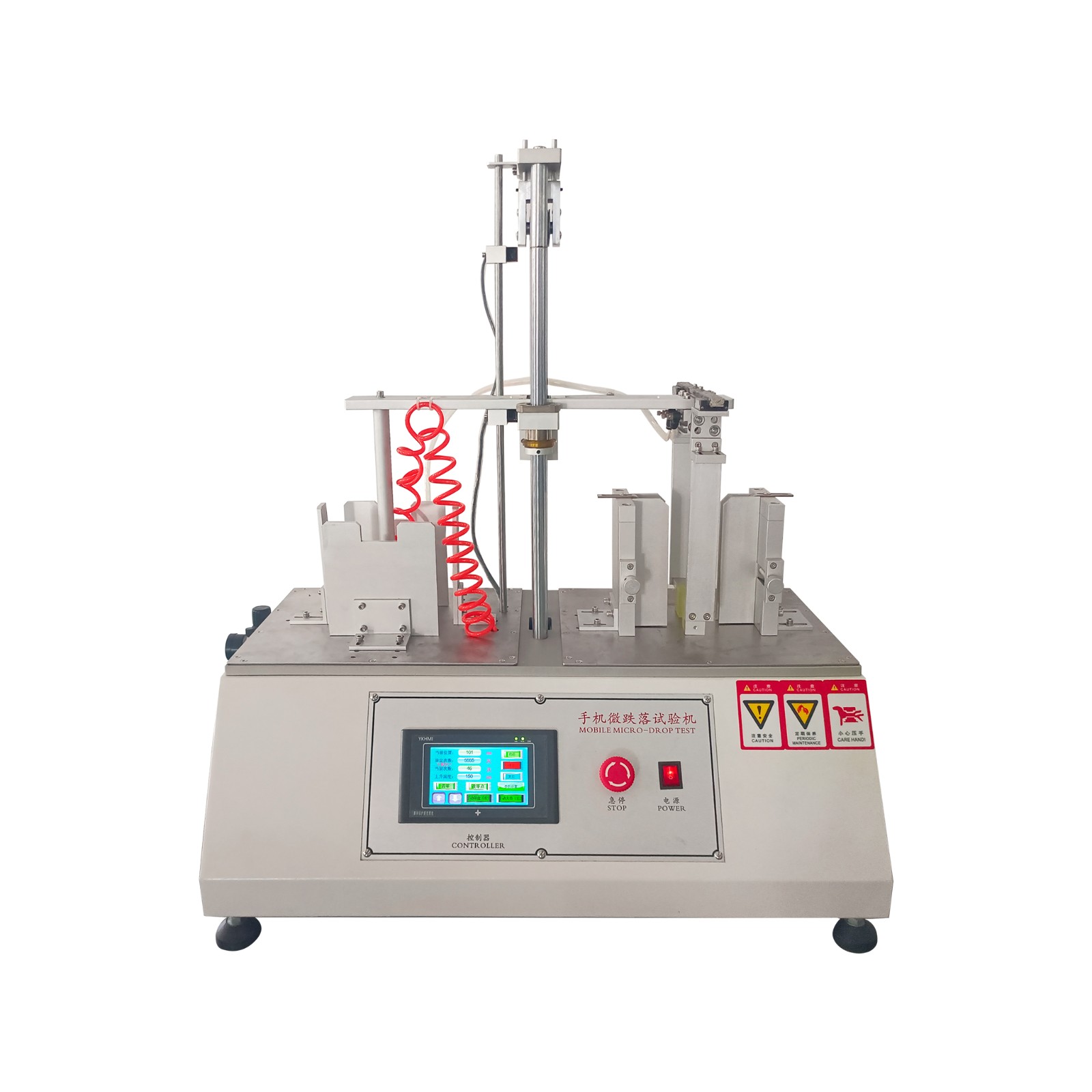

东莞市广信电子科技有限公司为您提供 GX-9931E 电子产品重复跌落测试仪（Micro Drop Test Machine for Mobile Phones & Small Electronics），专用于手机、电话机听筒、对讲机、MP3、CD 播放器、电子词典等小型电子消费类产品的重复微跌落测试（Micro Drop / Repeated Drop Test）。本机采用 PLC 可编程控制器 + 显控液晶触摸屏 + 日本信浓电机驱动架构，双工位设计，以 6–20 次/min 的速度反复将试件从设定高度（60–150mm）自由跌落至 12mm 厚铝质跌落板，真实模拟产品在日常使用中反复跌落、碰撞的工况，是消费电子制造厂、质检机构及研发部门评价产品耐微跌落冲击可靠性的专业检测设备。

产品概述

GX-9931E 电子产品重复跌落测试仪工作流程高度自动化：电机带动上夹具（气手指）下降至拾取位置 → 真空吸盘/气手指夹住手机 → 上升至设定高度 → 松开气手指，手机作自由跌落运动 → 双动气缸伸缩将手机推回上夹具可夹住之位置 → 电机再次下降夹取 → 如此反复循环直至达到设定次数自动停机。整机采用 PLC 可编程控制 + 显控液晶触摸式控制屏，操作参数一目了然，可设定总次数、实时计数、到达设定值自动停止并声光提示。相比纯气动结构，PLC 控制方案运行更稳定、噪声更小、重复一致性更好，极大提升检测效率与数据可靠性。电气系统与主体采用一体式设计，结构紧凑，占地面积小，适合产线旁及实验室使用。

执行及参照标准

◆国际标准：IEC 60068-2-32:2002《环境试验 第2部分：试验方法 试验 Ed：自由跌落》（Basic environmental testing procedures — Free fall）；IEC 62133-2:2017（便携式电子设备用二次电池安全要求，机械试验参照）

◆中国国家标准：GB/T 2423.8-1995《电工电子产品环境试验 第2部分：试验方法 试验 Ed：自由跌落》（idt IEC 60068-2-32）；GB/T 2423.7-2018《电工电子产品环境试验 第2部分：试验方法 试验 Ec：粗率操作造成的冲击（主要用于设备型样品）》

◆日本标准：JIS C 0044《环境试验方法 电气电子 自由跌落试验方法》

◆通信行业标准：YD/T 1539-2006《移动通信手持机可靠性技术要求与测试方法》（手机跌落试验条款）；YD 1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》

◆电池安全标准参照：GB 18287-2013《蜂窝电话用锂离子电池总规范》（电池跌落试验条款）；UL 1642 Standard for Lithium Batteries（锂电池机械试验参照）

适用范围

◆移动通信：智能手机、功能手机、对讲机、楼寓对讲电话等手持通信设备的反复微跌落可靠性验证

◆便携式音频：MP3、MP4、CD 播放器、MD 随身听等便携音响设备的耐跌落冲击测试

◆电子词典及 PDA：学习机、电子词典、掌上电脑等手持电子产品的微跌落寿命评估

◆电话机听筒：有线电话听筒、无绳电话主机/子机的反复跌落试验

◆小型消费电子：智能手环、蓝牙耳机、小型遥控器、计算器等轻小电子产品的耐跌落性检测

◆质检认证：3C、CE 等认证中的重复跌落试验项目；企业品管部来料及出货检验

产品特点

◆PLC 可编程控制，性能稳定、噪声小：相比纯气动结构，PLC 控制方案运行更平稳、重复一致性更好、噪声更低，适合长时间连续运行

◆双工位设计，效率倍增：两个独立试验工位可同时进行测试，大幅提升批量检测效率

◆日本信浓电机驱动，耐久可靠：采用日本信浓（Shinano）高品质电机作为手机提起/跌落驱动源，寿命长、维护少

◆液晶触摸屏 + PLC 程控：7 英寸触摸式控制屏，参数设置直观，实时显示已测次数/设定次数，到达设定值自动停止

◆气动组件 + 专有控制，速度快、一致性高：气动拾取/释放配合专有控制逻辑，测试速度 6–20 次/min 可调，极大提升测试速度和批次一致性

◆跌落高度 60–150mm 连续可调：精密螺杆传动，高度定位准确，满足不同产品、不同标准对跌落高度的差异化要求

◆铝质跌落板，厚 12mm：跌落表面为 12mm 厚铝板，硬度适中、平整度高，保证跌落工况一致

◆自动复位，无人值守：双动气缸自动将跌落后的产品推回夹持位置，全程无需人工干预，可 24 小时连续运行

◆电气一体式设计：控制系统与主体一体化，结构紧凑、占地小、移动方便

技术参数

标准配置

如需了解 GX-9931E电子产品重复跌落试验机最新报价、技术确认，欢迎联系东莞市广信电子科技有限公司！
