东莞市广信电子科技有限公司为您提供 GX-9931-2 反复滚筒跌落测试仪（Box-type Drum Drop Test Machine / Rolling Drum Tester），专用于手机、手机电池、PDA、电子辞典、CD、MP3 等各种小型轻量可携式电子产品，以及连接器、遥控器、适配器等产品的连续回转（翻滚跌落）试验。本机通过双滚筒结构（0.5m + 1.0m 各一个），以设定速度反复将试件在滚筒内翻滚跌落，至规定次数后调查所造成之损坏状况，真实模拟产品在运输、搬运及日常使用过程中反复翻滚、碰撞、跌落的工况，是消费电子制造厂、质检机构及研发部门评价产品耐翻滚跌落可靠性的专业检测设备。

产品概述

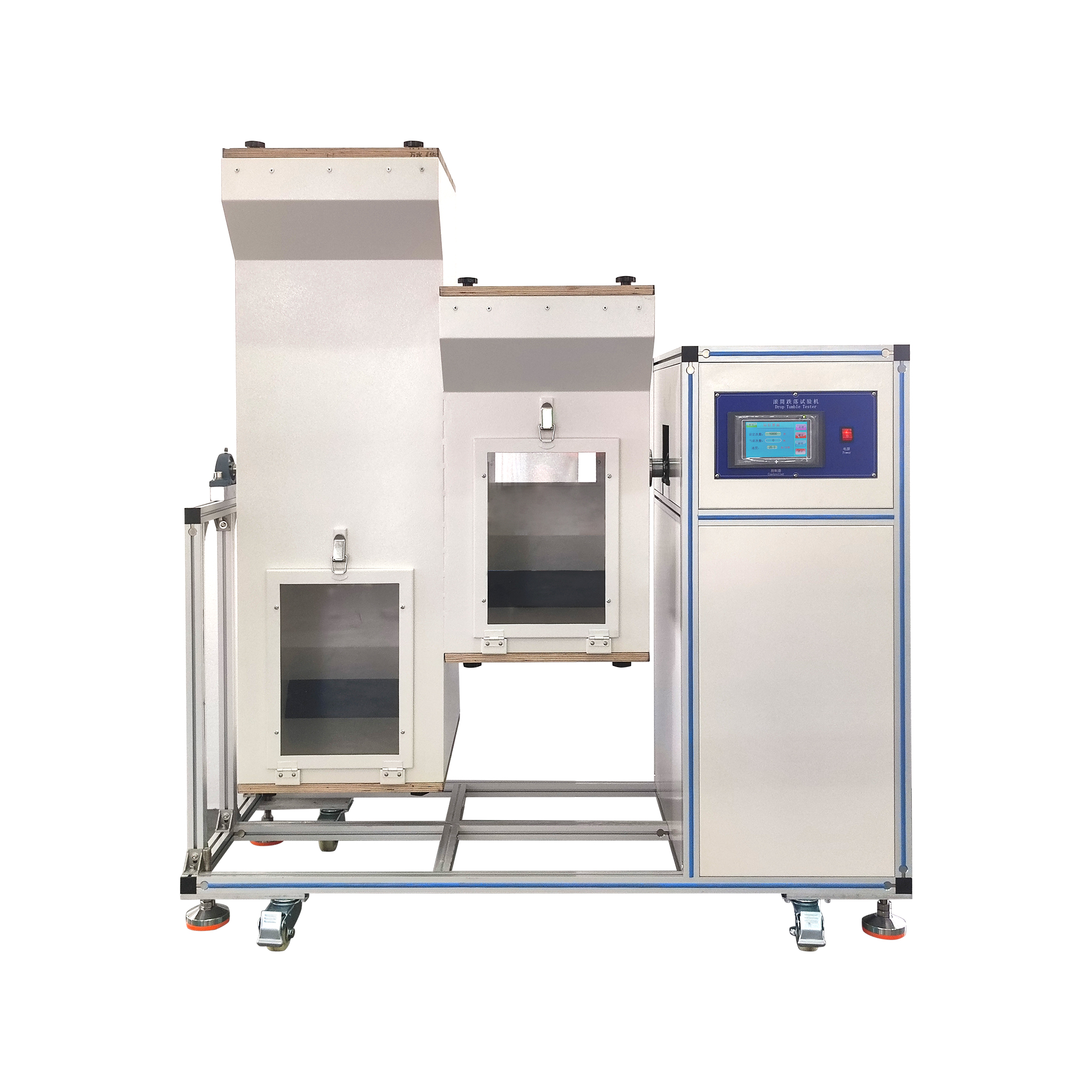

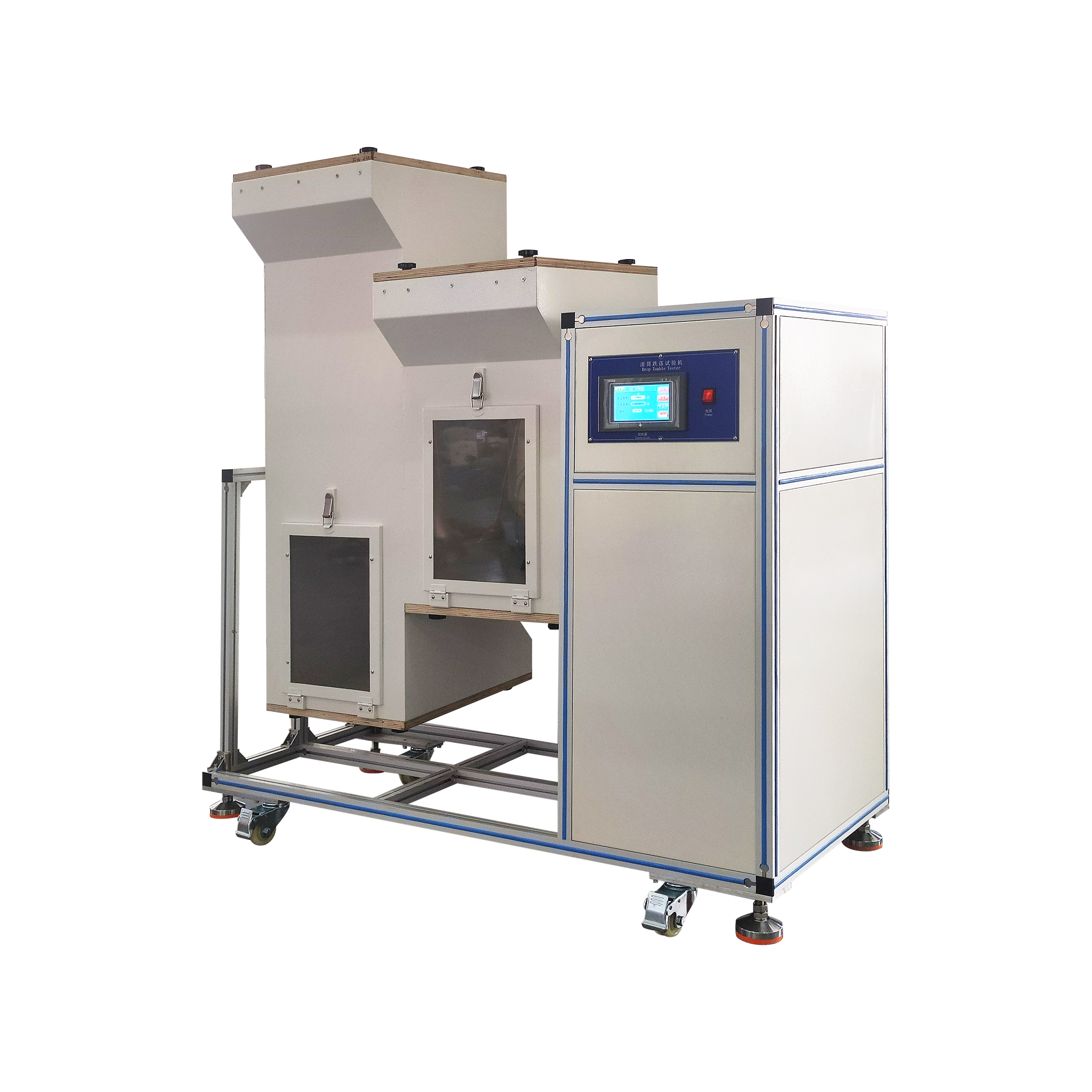

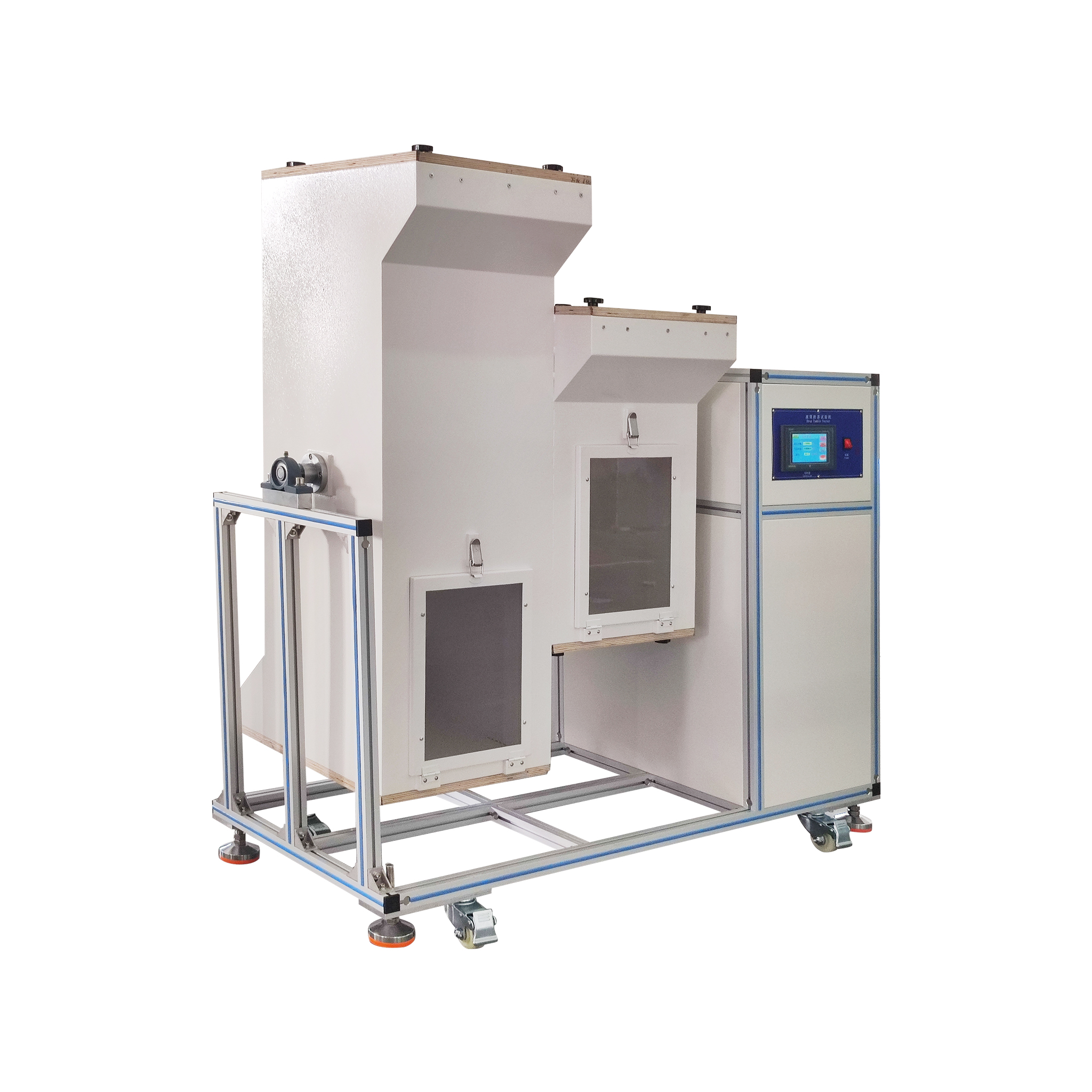

GX-9931-2反复滚筒跌落测试仪采用电动式驱动 + 箱式封闭结构，控制系统基于三菱 PLC 可编程控制器 + 5.7 英寸液晶触摸屏架构，自主开发控制软件及电路，运行稳定可靠。设备配有两个独立滚筒测试仓（高度分别为 0.5m 和 1.0m），试验速度 5–20 次/min 连续可调，支持在任何一次落下时暂停以确认损伤情况。8 位 LCD 计数器（1–99999999 次）带掉电记忆功能，断电恢复后续接计数，达到设定次数自动停机并声光提示。框架采用铝合金型材 + 钣金烤漆（乳白色），整体结构稳固、美观大方、安全可靠。底板按标准要求铺设 15mm 木板衬垫 3mm 钢板的光滑坚硬试验表面，保证跌落工况符合标准要求。

执行及参照标准

◆国际标准：IEC 60068-2-32:2002《环境试验 第2部分：试验方法 试验 Ed：自由跌落》（Basic environmental testing procedures — Free fall）——本设备测试条件满足该标准

◆日本标准：JIS C 60068-2-32（日本电工委员会采纳版 IEC 60068-2-32，本设备测试条件满足该标准）

◆中国国家标准：GB/T 2423.8-1995《电工电子产品环境试验 第2部分：试验方法 试验 Ed：自由跌落》（idt IEC 60068-2-32）；滚筒制作工艺满足 GB/T 2423.8-1995 附录标准

◆行业参考：GB/T 2423.7-2018《电工电子产品环境试验 第2部分：试验方法 试验 Ec：粗率操作造成的冲击（主要用于设备型样品）》；IEC 62133-2:2017（便携式电子设备用二次电池安全要求，机械试验参照）；YD/T 1539-2006《移动通信手持机可靠性技术要求与测试方法》（手机翻滚跌落参照）

适用范围

◆移动通信：智能手机、功能手机、手机电池、对讲机等手持通信设备的连续翻滚跌落可靠性验证

◆便携式音频：MP3、MP4、CD 播放器、MD 随身听等便携音响设备的滚筒跌落测试

◆电子词典及 PDA：学习机、电子词典、掌上电脑等手持电子产品的翻滚耐摔性评估

◆连接器及配件：各类电连接器、数据线接头、插头插座等在翻滚冲击下的结构完整性检测

◆遥控器及适配器：电视机遥控器、空调遥控器、电源适配器、充电器等小型电子配件耐翻滚跌落考核

◆质检认证：3C、CE 等认证中的翻滚跌落试验项目；企业品管部来料及出货检验

产品特点

◆双滚筒设计，工况更丰富：配备 0.5m 和 1.0m 两个独立滚筒测试仓，可分别或组合模拟不同跌落高度的翻滚工况

◆三菱 PLC + 5.7 寸触摸屏，稳定可靠：采用三菱 PLC 程控器 + 5.7 英寸液晶触摸屏，自主开发控制软件，参数设置直观、运行稳定、寿命长

◆卧式变频减速马达 + 变频器驱动：调速电机控制运动状态，保证在任意位置停下来，可在任何一次落下时暂停确认损伤情况

◆8位计数器 + 掉电记忆：LCD 显示测试次数（1–99999999），可写入式设定，带掉电记忆功能，断电后续接计数不丢失，达到设定次数自动停止

◆测试速度 5–20 次/min 可调：变频调速，灵活适配不同产品、不同标准对翻滚频率的差异化要求

◆铝合金框架 + 钣金烤漆，美观稳固：框架和门把手采用铝合金型材，稳固不摇晃；外箱及滚筒表面乳白色烤漆处理，贴安全标识，整体美观大方

◆标准跌落表面：底板铺设15mm木板衬垫3mm钢板的光滑坚硬试验表面，符合标准对跌落表面的要求

技术参数

如需了解 GX-9931-2反复滚筒跌落测试仪（电动式滚筒翻滚跌落测试仪）最新报价、技术确认，欢迎联系东莞市广信电子科技有限公司！
