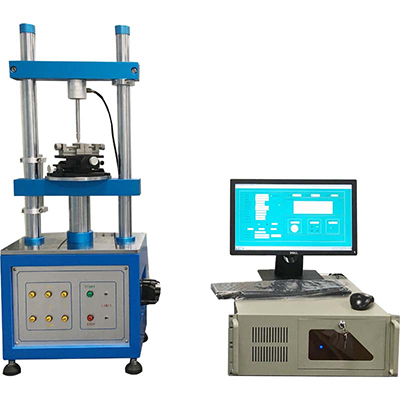

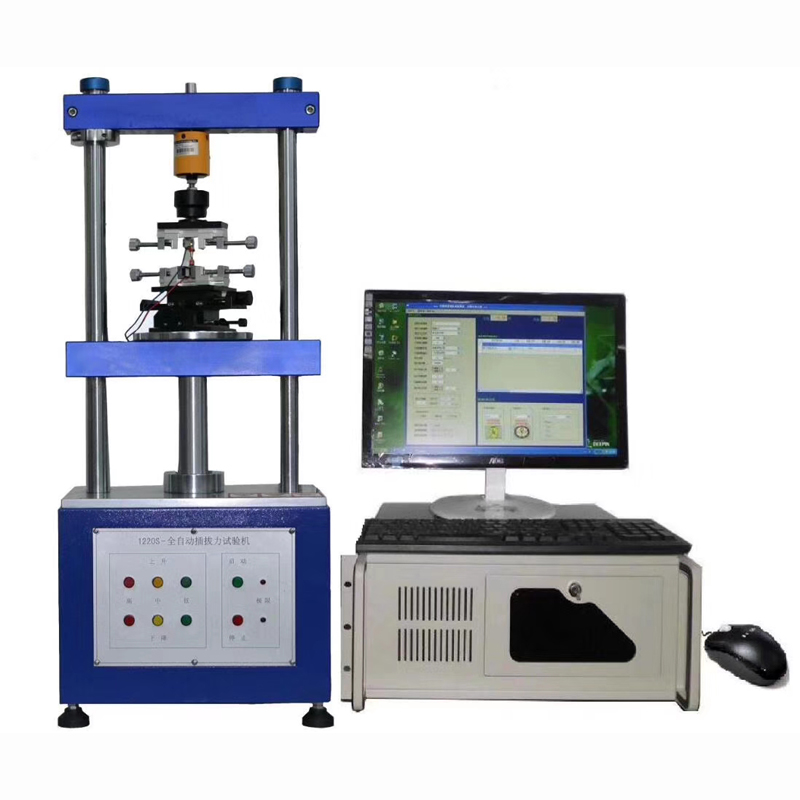

1220S 全自动插拔力试验机（Full-Automatic Plug & Connector Insertion/Withdrawal Force Tester）

产品概述

1220S全自动插拔力试验机是东莞市广信电子科技有限公司专为各类连接器、端子、插头插座及接插件的力学性能验证而研制的高精度全自动检测设备。

设备设计参照 EIA-364-13（电子连接器插入力和拔出力测试程序）、IEC 60512 系列（电子设备用连接器试验和测量方法，其中 IEC 60512-13-1 规定插入/拔出连接器的力和力矩测试方法）、GB/T 5095 系列（电子设备用机电元件基本试验规程，等同采用 IEC 60512） 以及 GB/T 20234.1（电动汽车传导充电用连接装置通用要求） 等国内外标准。

本机搭载专利自动求心装置，彻底解决公母连接器对位"吃单边"的行业难题；采用 Windows 视窗中文软件 全程控制，搭配伺服马达 + 滚珠螺杆 高精度传动，可精准完成连接器的插入力、拔出力、插拔寿命、单 Pin 保持力、Normal Force等全项目测试，并实时绘制荷重-行程曲线与寿命衰减曲线。选配动态阻抗测试系统后，可在插拔同时监测接触端子阻抗变化，绘制"荷重-行程-阻抗"三维曲线。

核心特点

◆Windows 视窗智能控制：所有测试条件（试验类别、运动方向、荷重/行程范围、测定速度、总次数、暂停时间等）均由电脑画面下拉菜单勾选或直接输入，参数自动储存，随时调用；

◆自动求心装置：公母连接器自动对准，消除侧向力干扰，确保插拔力数据完全准确，攻克连接器测试夹具核心痛点；

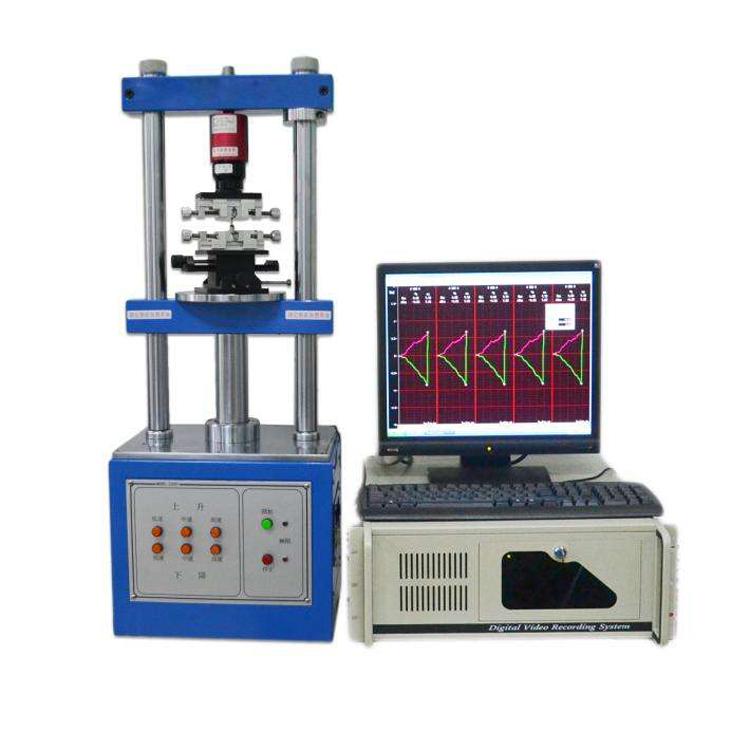

◆双曲线同步显示：同时显示荷重-行程曲线图与寿命曲线图，每一测定点均可通过十字游标追踪，最小解析度 0.01mm；

◆高刚性伺服驱动：伺服马达 + 滚珠螺杆传动，长时间使用精度不漂移，适合引张、压缩及插拔寿命全场景测试；

◆多重保护机制：荷重元超负载保护、超规格值自动停机（寿命测试中数据超上下限机器自动停止），确保传感器与样品安全；

◆数据可追溯：测试条件、位移、曲线图、寿命曲线图、检查报表等所有资料皆可储存，测试报表自动产生（A4 规格），可转档输出 Excel 或通过网络直接输出；

◆动态阻抗选配：搭配动态阻抗测试系统，可在测试插拔力的同时测试动态阻抗，绘制"荷重-行程-阻抗"曲线图；

◆多单位自由切换：荷重单位 N、lb、gf、kgf 自由切换，可同时搭配 10kgf/20kgf/50kgf 数个荷重元（选购）。

测试项目

◆连接器单孔插拔试验                           ◆连接器整排插拔试验

◆连接器单 Pin 与塑胶保持力试验                ◆连接器 Normal Force 测试

◆一般压缩、拉伸破坏试验                       ◆恒定拉力测试

◆恒定压力测试                                 ◆连接器插拔寿命试验

◆弹片荷重位移测试                             ◆连接器接触端子动态阻抗测试（选配）

主要技术参数

注：依据 IEC 60512-13-1 及 EIA-364-13C 等标准，常规插拔力测试速度建议设定为 25.4 mm/min 或 50 mm/min；消费电子连接器寿命循环常见 500～5,000 次，汽车电子及新能源充电接口可达 10,000 次以上，具体依产品标准或客户规范执行。

软件功能亮点

◆测试条件储存与调用：含试验类别、测定运动方向、荷重/行程测定范围、行程原点位置、测定速度、测定总次数、暂停时间、每次等候位置、空压次数等；

◆曲线分析：荷重-行程曲线图、荷重衰减寿命曲线图、检验报表均可储存及打印；曲线由电脑自动储存，可随意放大缩小，卷轴式曲线图显示可任意浏览；

◆自动计算：最大值、最小值、平均值、差值、标准差等统计参数自动算出；可输入测试上、下限值，超出规格自动判定 OK 或 NG；

◆报表定制：报表抬头内容可随时修改，可显示每条曲线的最大值、最小值、平均值，可叠加显示测试上、下限规格线，多组寿命曲线图同屏对比；

◆测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值（选配）、荷重或行程之电阻值。

标准配置

◆1220S 主机 ×1 台

◆20kg 荷重元 ×1 个

◆多功能夹具与夹片 ×1 套

◆自动求心装置 ×1 套

◆单孔插拔夹嘴 ×1 个

◆大型 XY 移动台 ×1 套

◆单 Pin 保持力专用夹具 ×1 个

◆测试棒 ×1 个

◆工业电脑 ×1 套

◆插拔力试验机说明书及软件使用说明书 ×1 套

适用行业与测试对象

消费电子

◆USB Type-A/B/C、Lightning、HDMI、DisplayPort、Mini DP 等接口

◆手机、平板、笔记本连接器插拔手感与寿命验证

◆排针、排母、Wafer、FPC/FFC 板对板连接器

汽车电子

◆车载线束连接器、ECU 接口、传感器插头

◆新能源车充电桩枪头、高压线束连接器

◆满足 USCAR-2 汽车连接器可靠性规范要求

新能源与工业

◆电动汽车充电接口（GB/T 20234.1）

◆光伏连接器、储能系统连接器

◆航空插头、重载接插件、工业电气连接器

◆质检与研发

◆第三方检测认证机构（CNAS/CMA 实验室）

◆电子产品研发中心连接器选型验证

◆来料检验（IQC）与出厂抽检（OQC）

关于广信电子

东莞市广信电子科技有限公司专业研制生产与GB/IEC/EIA/UL/VDE等标准配套的电器附件检测设备及连接器力学测试系统，产品广泛应用于消费电子、汽车电子、新能源、通讯器材等行业的知名制造企业及第三方实验室。
