产品概述

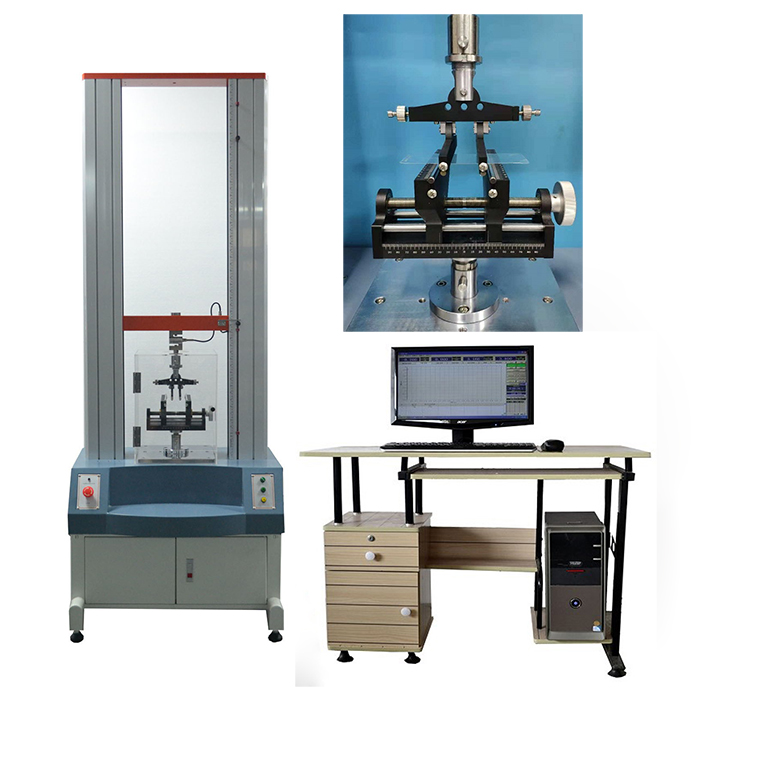

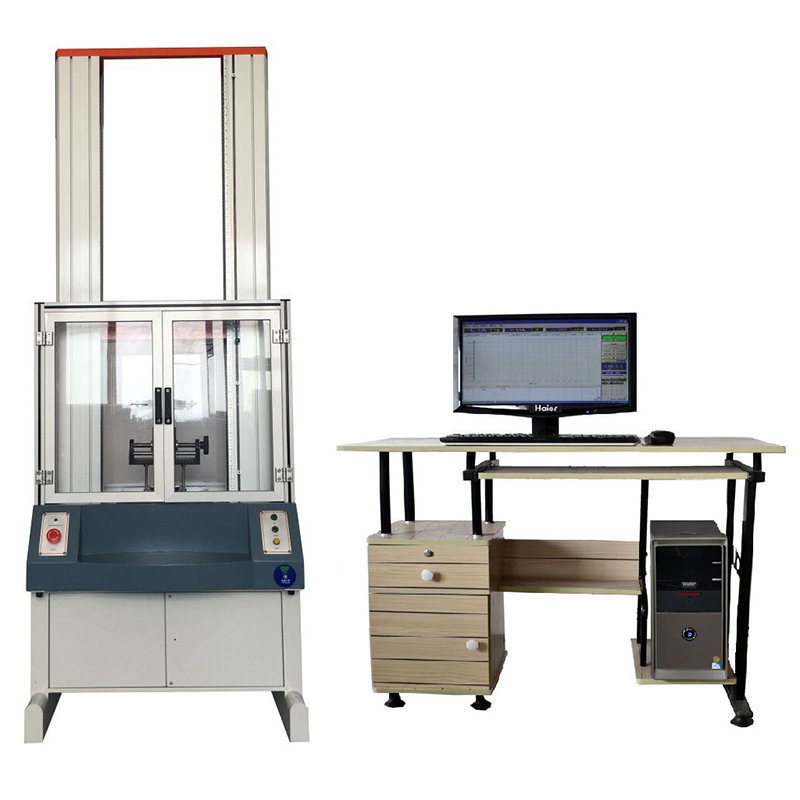

GX-1000P-4 四点弯曲试验机是东莞市广信电子科技有限公司面向脆性薄板材料抗弯性能检测研制的高精度电子万能试验机。设备采用日本多摩川伺服电机 + 高精度滚珠丝杆 + 美国传力（Transcell）拉压双向荷重元驱动与传感架构，标配专用四点弯曲夹具，可对手机盖板玻璃、平板电脑镜片、陶瓷基板、蓝宝石窗口片、钢化玻璃、光伏超白玻璃等脆性材料进行纯弯曲段均匀加载，精准测定抗弯强度（断裂模量 MOR）、弯曲弹性模量、断裂挠度及载荷-位移曲线。

本机设计参照：

◆GB/T 6569-2018《精细陶瓷弯曲强度试验方法》（三点/四点）

◆GB/T 37781-2019《玻璃材料弯曲强度试验方法》

◆ASTM C1161-18《室温下先进陶瓷弯曲强度标准试验方法》（四点弯曲）

◆ASTM C158-23《玻璃弯曲强度标准试验方法》（四点法 Test Method A）

◆ISO 1288-2 / EN 1288-3 建筑玻璃四点弯曲规程

◆兼融 GB/T 1040、GB/T 528、ISO 527、ASTM D638等拉伸压缩通用框架，一机多能。

相较于三点弯曲，四点弯曲在双加载头之间形成纯弯曲段、无剪切力干扰，断裂可发生于试样薄弱处，数据离散度低、更贴近材料本征抗弯能力，是电子玻璃与精细陶瓷研发/来料检验的首选方案。

核心特点

◆0.5级测力精度：最大负荷 1/±250000 码分辨率，内外不分档，有效测力范围 0.4%~100%，示值误差 ±0.5% 以内；

◆伺服滚珠丝杆传动：伺服 + 高精度滚珠螺杆，速度 0.05~500 mm/min 无级调速，位移精度 ±0.5% 以内；

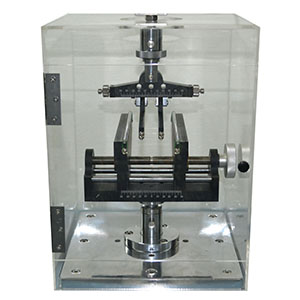

◆专用四点夹具：标配四点抗弯夹具（跨距可调、辊棒式支承），另附拉伸夹具一套，支持三点/四点快速切换；

◆微机控制+曲线分析：简体中文/英文软件，实时绘制荷重-位移、应力-应变曲线，自动求最大力、断裂力、抗弯强度、弹性模量、伸长率，按 GB 8170 数据修约；

◆多重安全：电子限位 + 超过最大负荷 10% 自动保护 + 急停开关 + 试验结束自动/手动返回原点；

◆报告导出：水晶报表格式导出 Fm、Rm、Rp、ReH、ReL、A、Z、E 等力学性能指标，支持 Excel 数据追溯。

主要技术参数

注：手机盖板玻璃（0.5~1.2mm）常规测试支撑跨距 30~40mm、内跨距 1/2 外跨距，加载速率按标准应力速率换算（通常 0.5~2 mm/min）；精细陶瓷试样按 GB/T 6569 要求棱边倒角、跨距 10~20 倍厚度执行。

适用测试对象

◆消费电子：手机盖板玻璃、平板触控镜片、蓝宝石摄像头片、陶瓷背板

◆显示与光电：LCD/OLED 基板玻璃、导光板、光学窗口片

◆先进陶瓷：氧化铝/DPC 陶瓷基板、氮化铝散热片、牙科陶瓷（参照 ISO 6872）

◆新能源建材：光伏超白压延玻璃、钢化幕墙玻璃（参照 EN 1288-3）

◆科研与质检：高校材料学院、第三方 CNAS/CMA 实验室、电子厂 IQC/OQC

标准配置清单

GX-1000P-4 主机（含伺服驱动+滚珠丝杆+机架） ×1

美国传力 1000kg 拉压传感器 ×1

四点弯曲专用夹具（辊棒式，跨距可调） ×1 套

拉伸夹具 ×1 套

工业电脑（中文/英文软件） ×1 套

校准证书、说明书、防尘罩 ×1 套
