产品简介

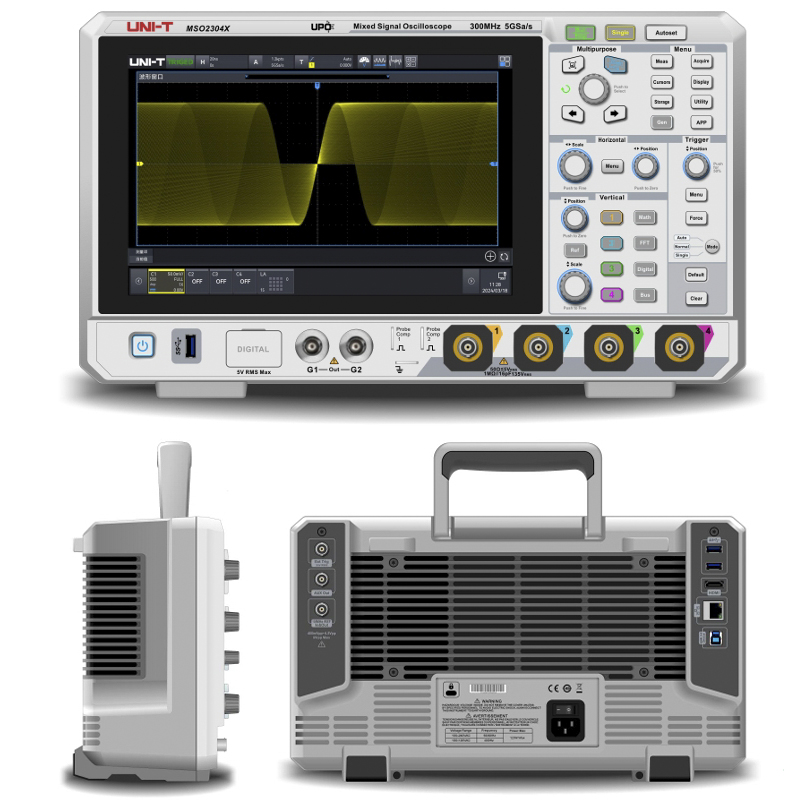

MSO2000X系列混合信号示波器，最大带宽300MHz，采样率最高5GSa/s，具备4个模拟通道和16个数字通道，存储深度可达100Mpts/CH。采用独有的 Ultra Phosphor 3.0技术，波形捕获率高达2,000,000 wfms/s，具有256级辉度等级色温显示，创新的数字触发系统，触发灵敏度高，触发抖动小； 支持丰富的高级触发、串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率（ERES）、通过测试、搜索（Search）和导航（Navigate）等高级采集和分析模式；具备丰富的测量和 数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，结合前面板的多 个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
特性与优点
◆模拟通道带宽：300MHz/200MHz/100MHz
◆模拟通道最高实时采样率5GSa/s，数字通道最高采样率1.25GSa/s
◆4个模拟通道+16个数字通道，每通道标配最大100Mpts存储深度
◆波形捕获率最高达500,000 wfms/s（ 顺序模式：2,000,000 wfms/s）
◆集9种仪器独立于一身：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪
◆内置50MHz等性能双通道函数/任意波形发生器，支持实时加载示波器屏幕数据到Gen任意波
输出， 并内置多种任意波
◆支持波特图环路测试分析功能，分析系统的稳定
◆参数测量统计增加直方图和折线图显示
◆多达200,000帧的硬件实时波形不间断录制和分析功能，并支持USB存储设备导出
◆增强FFT最大4M点，支持频率设置、瀑布图、检波设置和标记等频谱分析仪功能
◆多达54种参数测量
◆Multi-Windows 支持多窗口显示
◆多通道独立7位硬件频率计，并支持频率计刷新时间和有效位数可调
◆DVM多通道独立真有效值测量，支持DC、ACRMS和DC+ACRMS
◆丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保持第N边沿和码型触发
◆协议触发和解码功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、SENT
◆实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等
◆Ultra Phosphor3.0 超级荧光显示效果，高达256级的灰度显示
◆10.1英寸1280x800高清电容触摸，支持各种手势操作：点击，滑动，缩放，编辑，拖动等
◆丰富的外围接口：USBHost、USBDevice、LAN、EXTTrig、AUXOut(TrigOut、Pass/Fail、DVM） 输出、信号源输出接口（Gen)、HDMI
◆支持SCPI可编程仪器标准命令
◆内嵌WebServer，可通过浏览器对仪器进行访问和控制，支持在PC/手机两种不同的设备操作方式， 轻松实现跨平台访问
技术参数
型号 | MSO2304X | MSO2204X | MSO2104X |
带宽 | 300MHz | 200MHz | 100MHz |
上升时间 | ≤1.2ns | ≤1.80ns | ≤3.50ns |
通道数 | 4个模拟通道，16个数字通道， 2通道信号源输出 | ||
采样方式 | 实时采样 | ||
采集模式 | 采样、峰值检测、高分辨率、平均、顺序采集 | ||
增强分辨率 | 增强位: 1，1.5，2，2.5，3，4 | ||
实时采样率 | 模拟通道：5GSa/s(交织模式) 2.5GSa/s(非交织模式) 数字通道：1.25GSa/s | ||
平均值 | 所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128、256、512、 1024、2048、4096、8192之间选择 | ||
存储深度 | 自动(限制到 5Mpts) ,25kpts,250kpts,500kpts,5Mpts,50Mpts,100Mpts | ||
波形捕获率 | 500,000wfms/s,2,000,000wfms/s（顺序模式） | ||
顺序采集 | 最大100,000 帧，最小两次触发间隔＜1000 ns | ||
硬件实时波形录制和回放 | 2000,000帧 | ||
显示屏 | 10.1英寸1280x800高清电容触摸显示屏 | ||
垂直分辨率 | 8-bit | ||
垂直档位 | 500μV/div-10V/div(1MΩ) 500μV/div-1V/div（50Ω） | ||
数字通道阈值 | 8个通道1组的可调阈值 | ||
数字通道阈值范围 | ±20.0V，20mV步进 | ||
时基档位 | 100MHz(5ns/div-1ks/div) 200MHz(2ns/div-1ks/div) 300MHz(1ns/div-1ks/div) (同时显示当前采样率、存储深度) | ||
时基精度 | ±1ppm 初始精度; 第1年老化率：±1ppm ; 10年老化率：±3.5ppm | ||
触发类型 | 区域触发，边沿触发，欠幅脉冲触发，超幅脉冲触发，第N边沿触发，延迟触发，超时触发，持续时间，建立保持，脉宽触发，斜率触发，视频触发，码型触发，RS232/UART触发，I2C触发，SPI触发，CAN触发，CAN-FD触发，LIN触发，FlexRay触发，Audio触发，SENT触发 | ||
自动测量 | 模拟通道： 最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、 均方根、周期均方根、AC均方根、面积、周期面积、正面积、负面积、周期正面积、 周期负面积、正过冲、负过冲、正预冲、负预冲、频率、周期、上升时间、下降时 间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、比例、 周期比例、建立时间、保持时间、建立保持比、FRFR、FRFF、FFFR、FFFF、FRLF、 FRLR、FFLR、FFLF、正脉冲数、负脉冲数、上升沿数、下降沿数、猝发宽度、猝 发间隔、猝发周期、猝发周期数共54种测量参数； 数字通道： 频率、周期、正脉宽、负脉宽、正占空比、负占空比、上升延迟A→B、下降延迟A →B、相位A→B、相位B→A | ||
频率计 | 7位硬件频率计 刷新时间和有效位数可调 | ||
数学运算 | 波形计算，数字滤波，高级运算，数学函数 | ||
FFT | 通道：4，FFT窗类型：汉宁、汉明、矩形、布莱克曼，FFT点数最大1Mpts 频谱范围设置：起始频率，结束频率，中心频率，扫宽 四种迹线显示：正常，平均，最大值保持，最小值保持 标记：标记类型，标记点数，标记列表 | ||
信号源Gen（选配） | 最高频：50MHz，内置波形：正弦波、方波、脉冲、斜波、噪声、直流和任意波 | ||
波特图（选配） | 模式 波特图，电源抑制比,起始频率 50Hz-50MHz 停止频率:60Hz-50MHz,点数 1-1000, 输出幅值 高阻: 20mVpp-6Vpp 50Ω: 10mVpp-3Vpp | ||
数字电压表DVM | 任意一个模拟通道,4位，DC、AC+DCRMS、ACRMS | ||
接口 | USB-Host3.0前面板1个，后面板2个 USB-Device3.0后面板1个 LAN LAN(VXI11)、10/100/1000Base-T、RJ-45 AUXOut TrigOut、Pass/Fail、DVM Gen输出前面板2个 HDMI 1个连接外部显示器或投影仪 | ||
电源 | 100V-240VAC（波动：±10%），50Hz/60Hz,功率120WMax | ||
尺寸(W×H×D) | 378mm×218mm×120mm | ||
重量 | 3.83Kg | ||
标配附件 | 符合所在国标准的电源线1条,USB3.0数据线1条,BNC-BNC直通线1条 BNC-红黑鳄鱼夹连接线1条,无源探头(300MHz/200MHz/100MHz)4条 | ||
选配附件 | 所有串行总线触发和解码选件 汽车串行总线触发和解码选件（包含CAN、CAN-FD、LIN、 FlexRay） CAN触发和解码选件 CAN-FD触发和解码选件 LIN触发和解码选件 FlexRay触发和解码选件 Audio触发和解码选件 SENT触发和解码选件 波特图环路测试分析选件 双通道函数/任意波形发生器选件 电源分析选件 隔离变压器 高压探头 高压差分探头 电流探头 16 路逻辑分析仪探头 | ||
