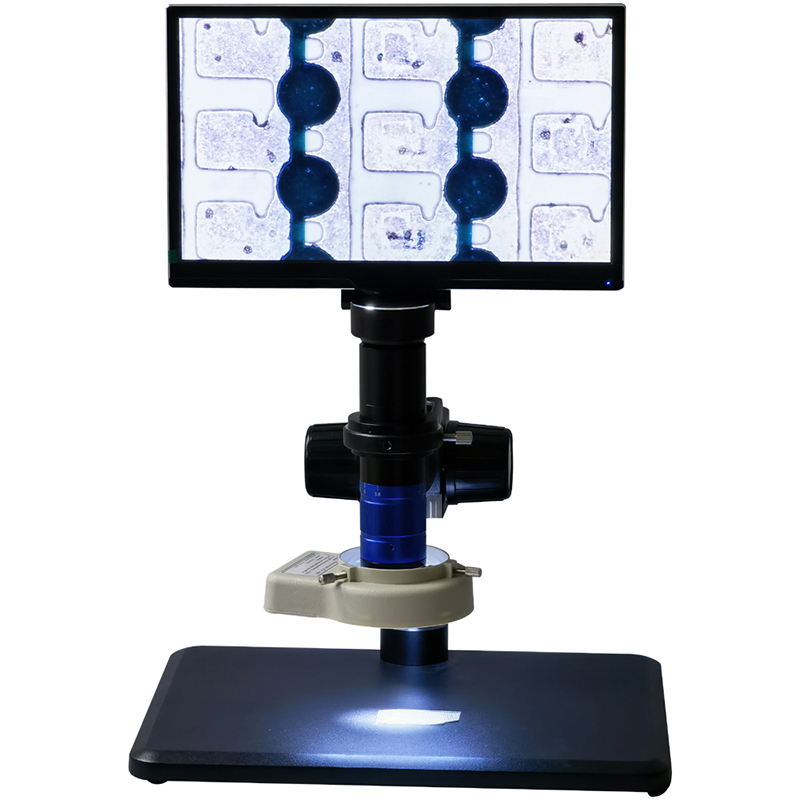

GXS-0756S视频显微镜，由5.6X连续变倍镜头,1080P HDMI相机、2K高清显示器、LED环形光源组成。H1080P模块不需要电脑即可直接完成视频与图像的采集。
GXS-0756S满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。
特点
◆集连续变倍镜头、相机、光源于一体
◆0.7X-5.6X连续变倍镜头主体，多种倍率物镜可选
◆可调节LED光源设计
◆Sony背照式高灵敏度传感器
◆实时1080P@60FPS HDMI输出
◆可录制1080P@60FPS高清视频
◆内嵌支持鼠标控制的XCAMView图像测量控制软件
技术参数
光学放大倍数 | 连续变倍主体，0.7X-5.6X变倍范围 |
视频放大倍数 | 20X-160X(倍率随显示器大小变化） |
工作距离 | 37.5mm-160mm（由辅助物镜决定） |
数值孔径NA | 0.018-0.092（使用W100，1x辅助物镜） |
分辨率 | 18.6um-3.65um（使用1x辅助物镜） |
视场 | 0.99mm-34.28mm |
可选物镜 | 0.50x，0.75x，1.00x，1.50x，2.00x（可根据需要选择，标配1X)） |
显示器 | 11.6寸HDMI显示器 |
主体尺寸 | 188mm×52mm |
支架接口 | 标准50mm |
H1080P HDMI接口相机参数
HDMI接口数码相机模块 | |
HDMI 1080P相机 | H1080P，与光学连续变倍物镜主体集成在一起 |
传感器 | Sony IMX307(C)，1/2.8"(5.57x3.13)，像素尺寸为2.9x2.9um |
G光灵敏度/暗电流/ | 1300mv with 1/30s/NA/NA/NA |
FPS/分辨率 | 60@1920*1080(HDMI) |
曝光时间 | 0.01~1000ms |
XCAMView软件控制 | 功能描述 |
视频录制 | 视频格式：MP4封装H264/H265编码的2M(1920*1080)视频文件; |
图片捕获 | 2M (1920*1080) JPEG 格式，选择SD卡存储; |
测量信息存储 | 捕获图像支持测量信息和图像内容分层存储和融合存储功能。 直线长度，圆心距，矩形，多边形，两点定圆，三点定圆，线心距，角度，线夹角，折线长，水平线长度，点心距，垂直线长度，弧长，点线距离，平等线距离，中心圆 |
ISP功能 | 支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。 |
图像辅助功能 | 放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能。 |
将相机各参数恢复为出厂设置 | 将相机各参数恢复为出厂设置。 |
多语言支持 | 英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言。 |
标准配置
名称 | 描述 | 数量 |
显微镜主体 | 0.7X-5.6X变倍范围 | 1个 |
显微镜支架 | 立柱孔径(mm)：25，镜头孔径(mm)：50，孔径中心距(mm)：140，升降范围((mm)62 | 1个 |
相机 | H1080P,带HDMI输出接口一个，USB接口一个，SD卡接口一个 | 1个 |
光源 | 可调LED光源 | 1个 |
显示器 | LCD屏类型:Panasonic IPS LCD屏有效显示尺寸(英寸)：11.6，视频输入格式：HDMI,硬件分辨率:1080P | 1台 |
电源适配器 | DC12V/1A | 1个 |
鼠标 | USB鼠标 | 1个 |
