东莞市广信电子科技有限公司为您提供 GX-8810 型电线电缆曲挠试验机（又称二三轮耐曲挠试验机）。本设备用于检测橡塑绝缘和护套之软电缆在带负载电流状态下的动态曲挠性能，并在试验中自动检测导体断路、导体之间短路及电缆与滑轮间短路并停机，是电线电缆生产企业及质检机构验证产品耐挠曲寿命及机械强度的专用检测仪器。

产品概述

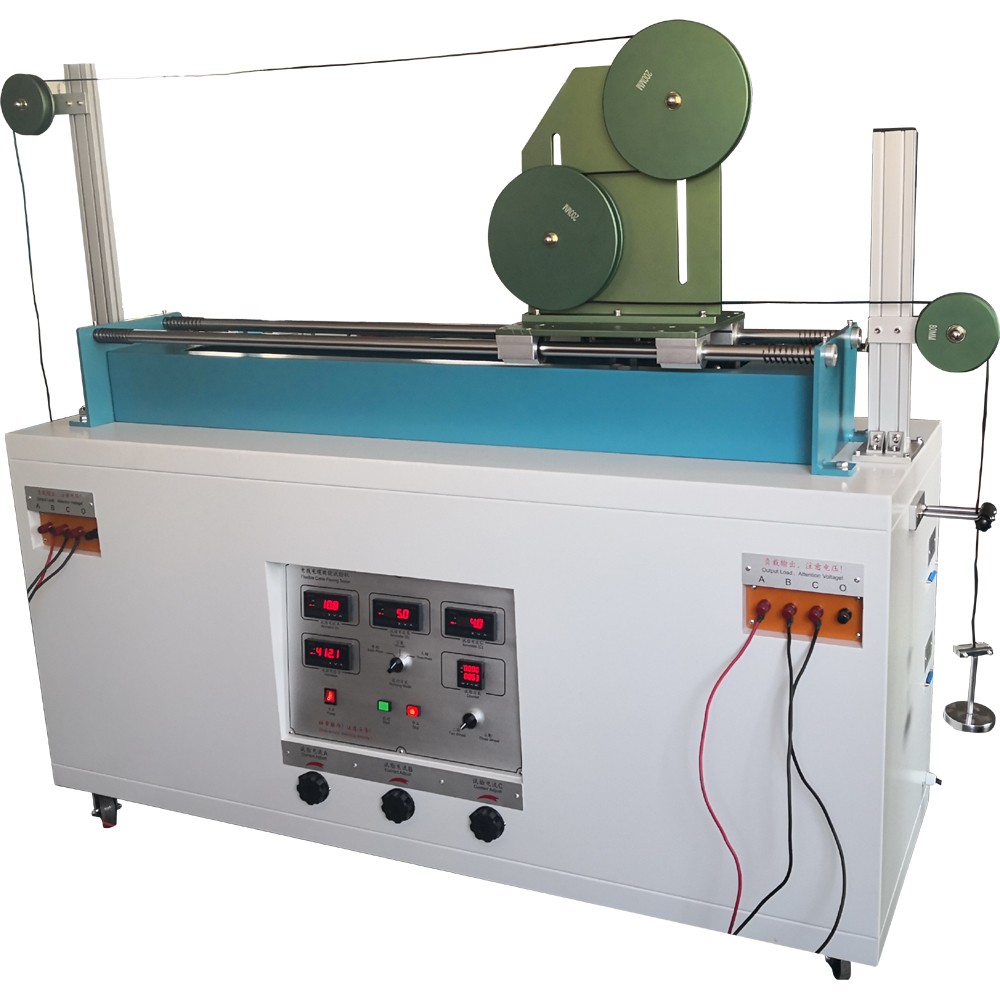

GX-8810电线电缆曲挠试验机采用精密导向机构确保滑轮往复运行平稳，配备电子式六位数预置计数器，支持试验电流（3–35A）与试验电压（单相 AC220V / 三相 AC380V）连续可调。设备可进行二轮或三轮动态曲挠测试，配有多种规格曲挠滑轮及悬挂荷重砝码以满足不同截面积、不同芯数软线的测试要求。依据标准取约 5m 长试样中段绕于规定直径圆轮上，两端施加荷重并接通电流，以 0.33m/s（二轮）或 0.1m/s（三轮）速度、1m 行程往复弯曲拉伸，断线或达设定次数自动停机。

执行及参照标准

◆中国国家标准：GB/T 5023.2-2008《额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第2部分：试验方法》（idt IEC 60227-2）；GB/T 5013.2-2008《额定电压 450/750V 及以下橡皮绝缘电缆 第2部分：试验方法》（idt IEC 60245-2）

◆国际标准：IEC 60227-2 聚氯乙烯绝缘电缆—试验方法；IEC 60245-2 橡皮绝缘电缆—试验方法

◆欧洲标准：VDE 0472 Part 21（电线电缆曲挠试验）

◆行业参考：UL 1581电线电缆和软线试验（相关章节）、HD 22.1/ HD 21.1

适用范围

◆额定电压 450/750V 及以下聚氯乙烯（PVC）绝缘软电缆动态曲挠试验

◆橡皮绝缘及特软电线（如重型橡套软缆、电梯随行电缆等）耐挠曲性检测

◆两芯及以上圆形或扁形软线在负载条件下的弯曲疲劳评估

◆质检所、第三方检测实验室及线缆制造企业的出厂/型式检验

产品特点

◆支持二轮（双滑轮）及三轮（三滑轮）曲挠测试，一机两用

◆试验过程带负载电流，可真实模拟通电状态下线材受弯曲影响

◆自动检测导体断路、线芯间短路、线芯与滑轮短路并声光报警停机

◆配备多组曲挠滑轮（Φ60/80/120/160/200mm 二轮；Φ40/45/50mm 三轮）及多规格荷重砝码

◆电子式 6 位预置计数器，到达设定次数自动停机

◆试验电流 3–35A 连续可调，电压适配两芯单相/三芯三相

技术参数

标准配置

◆GX-8810 主机（含二轮曲挠机构）— 1 台

◆二轮曲挠滑轮 Φ60/Φ80/Φ120/Φ160/Φ200mm — 各 2 个

◆二轮曲挠砝码 1kg~9kg 多规格 — 各 2 个

◆三轮曲挠滑轮及砝码（选配）— 见技术参数

◆导通测试接线柱组及连接线 — 1 套

◆使用说明书、产品合格证、保修卡 — 各 1 份
