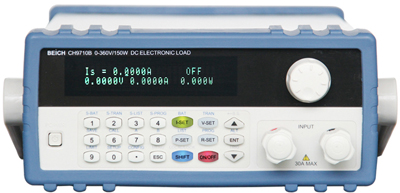

型号：CH9710B
产品用途：应用于LED driver测试，开关电源测试，电池性能检测等多个行业领域，也可以提供标准SCPI通讯协议，方便组建智能化测试平台应用于多个行业
符合标准：GB/T29843-2013
CH9710B电子负载是我公司在广泛的用户反馈基础上并集合电子负载多年的专业积累打造而成的，全新设计的电路采用快速 AD与DA保证高速及高精度测量， 0.1mV/0.1mA 的分辨率能更有效的监测电压与电流的细节变化，使可应用测试领域更宽测试效 果更好，高亮 VFD 令显示清晰直观，菜单与显示内容延续了原有电子负载系列通俗易懂操作 简单的风格，令使用得心应手。按键带操作状态指示灯，工作状态一目了然。完备的测试功能 极具人性化，极大提高生产效率。RS232 接口协议与原有系列电子负载完全兼容，令系统更新 换代不再烦琐。 新一代的电子负载可满足 LED 驱动电源，开关电源，电源变压器，充电器，蓄电池等 各行业的生产线测试，产品研发等试验研发领域。
主要特点：
◆高亮真空荧光 VFD 显示，清晰全面
◆电压 0.1mV，电流 0.1mA 高显示分辨率
◆完备的 CC，CV，CR，CP 模式
◆电池测试模式可自动记录放电时间及容量
◆1ms 的动态转换时间可有效考察电源动态响应
◆列表测试可灵活组合测试模式及时间，判断测试结果
◆远端测量功能，多组数据存储
◆智能风扇控制及多种保护措施
◆标准机箱尺寸便于上架
CH9710B电子负载技术指标:
额定值 | 输入电压 | 0~360V | |
输入电流 | 0.1mA~30A | ||
输入功率 | 150W | ||
显示方式 | 高亮度VFD | ||
量程 | 精度 | 分辨率 | |
负载精度 | 0-36V | ±（0.05%+0.03%FS） | 1mV |
0-360V | ±（0.05%+0.03%FS） | 10 mV | |
0-3A | ±（0.05%+0.05%FS） | 0.1mA | |
0-30A | ±（0.05%+0.05%FS） | 1 mA | |
定电压模式 | 1.5V-36V | ±（0.05%+0.03%FS） | 1mV |
1.5V-360V | ±（0.05%+0.03%FS） | 10 mV | |
定电流模式 | 0-3A | ±（0.05%+0.03%FS） | 0.1mA |
0-30A | ±（0.05%+0.03%FS） | 1mA | |
定电阻模式 | 0.1Ω-10Ω | ±（0.2%+0.2%FS） | 0.001Ω |
10Ω-99Ω | ±（0.1%+0.1%FS） | 0.01Ω | |
100Ω-999Ω | ±（0.1%+0.1%FS） | 0.1Ω | |
1KΩ-4KΩ | ±（1%+1%FS） | 1Ω | |
定功率模式 | 0-10W | ±（0.1%+0.1%FS） | 1 mW |
10-100W | ±（0.1%+0.1%FS） | 1 0mW | |
100-300W | ±（0.1%+0.1%FS） | 0.1 W | |
电流测量值 | 0-3A | ±（0.05%+0.05%FS） | 0.1mA |
0-15A/30A | ±（0.05%+0.05%FS） | 1 mA | |
电压测量值 | 1.5V-36V | ±（0.05%+0.03%FS） | 0.1mV |
1.5V-360V | ±（0.05%+0.03%FS） | 1 mV | |
电池测试功能 | 输入电压： 0.8-360V 最大容量： 999A/H 分辨率： 0.1mA 放电时间：1~60000sec | ||
动态测试模式 | T1&T2（A值或B值测试时间）：0.1mS-999S 误差＜2.5% + 0.1mS | ||
保护范围 | ＞额定条件5% | ||
输入端阻抗 | ≥200KΩ | ||
外形尺寸 | W×H×D 215mm×88mm×335mm | ||
重量Kg | 约6 | ||
