型号：IT8512A+
产品用途：应用于LED driver测试，开关电源测试，电池性能检测等多个行业领域，也可以提供标准SCPI通讯协议，方便组建智能化测试平台应用于多个行业
符合标准：GB/T29843-2013
IT8500+系列电子负载选型表
型号 | 功率 | 电压 | 电流 |
IT8511A+ | 150W | 150V | 30A |
IT8511B+ | 150W | 500V | 10A |
IT8512A+ | 300W | 150V | 30A |
IT8512B+ | 300W | 500V | 15A |
IT8512C+ | 300W | 800V | 5A |
IT8512H+ | 300W | 120V | 120A |
IT8513A+ | 400W | 150V | 60A |
IT8513C+ | 600W | 120V | 120A |
IT8514B+ | 1500W | 500V | 60A |
IT8514C+ | 1500W | 120V | 240A |
IT8516C+ | 3000W | 120V | 240A |

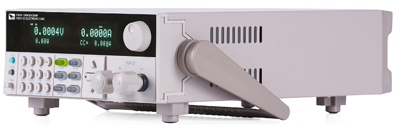

IT8512A+是单路输入可编程直流电子负载，拥有高密度体积，高分辨率和高精度，同时具有动态测试和自动测试等多种测试功能，可应用于LED driver测试，开关电源测试，电池性能检测等多个行业领域，也可以提供标准SCPI通讯协议，方便组建智能化测试平台应用于多个行业。
IT8512A+电子负载性能特点：
四种操作模式：CC,CV,CR,CW
电池测试功能、自动测试功能、过功率测试功能、过电流测试功能
高达10KHz动态模式
测量分辨率电压0.1mV电流0.1mA
具有电池测试功能、自动测试功能
OPP/OCP测试功能
远端量测功能 短路功能
CR-LED测试功能
电流监控功能
断电保持记忆功能
记忆容量100组
可选配USB/RS232/RS485接口
IT8512A+电子负载技术参数
额定值 | 电压 | 0~150V | |
电流 | 0~3A | 0~30A | |
功率 | 300 W | ||
最小操作电压 | - | 0.14V at 3A | 1.4V at 30A |
定电压模式 | 范围 | 0.1~18V | 0.1~150V |
分辨率 | 1mV | 10mV | |
精确度 | ±(0.05%+0.02%FS) | ±(0.05%+0.025%FS) | |
定电流模式 | 范围 | 0~3A | 0~30A |
分辨率 | 0.1mA | 1mA | |
精确度 | ±(0.05%+0.05%FS) | ±(0.05%+0.05%FS) | |
定电阻模式 | 范围 | 0.05Ω~10Ω | 10Ω~7.5KΩ |
分辨率 | 16bit | ||
精确度 | 0.01%+0.08S | 0.01%+0.0008S | |
定功率模式 | 范围 | 300W | |
分辨率 | 10mW | ||
精确度 | 0.1%+0.1%FS | ||
动态模式 | T1＆T2 | 20uS~3600S /Res:1uS | |
精度 | 1uS+100ppm | ||
上升/下降斜率 | 0.0001~0.3A/uS | 0.001~1.5A/uS | |
电压回读值 | 范围 | 0~18V | 0~120V |
分辨率 | 0.1 mV | 1 mV | |
精确度 | ±(0.025%+0.025%FS) | ±(0.025%+0.025%FS) | |
电流回读值 | 范围 | 0~3A | 0~30A |
分辨率 | 0.1mA | 1mA | |
精确度 | ±(0.05%+0.05%FS) | ||
功率回读值 | 范围 | 300W | |
分辨率 | 10mW | ||
精确度 | ±(0.1%+0.1%FS) | ||
过功率保护 | - | 320W | |
过电流保护 | 电流小量程 | 3.3A | |
电流大量程 | 33A | ||
