HVS-5Z数显维氏硬度计｜自动转塔|小负荷维氏/努氏|薄件与表面层硬度分析平台

在热处理、表面工程、电子元器件、粉末冶金、硬质合金、陶瓷玻璃等行业，很多样品“洛氏打太深、布氏打太大、显微维氏又怕手动转塔碰动压痕”。

小负荷维氏硬度（HV0.3-HV5）正是解决“薄件、细线、刃口、渗碳/氮化/淬火硬化层、电镀/喷涂覆盖层”硬度测量的主流方法。

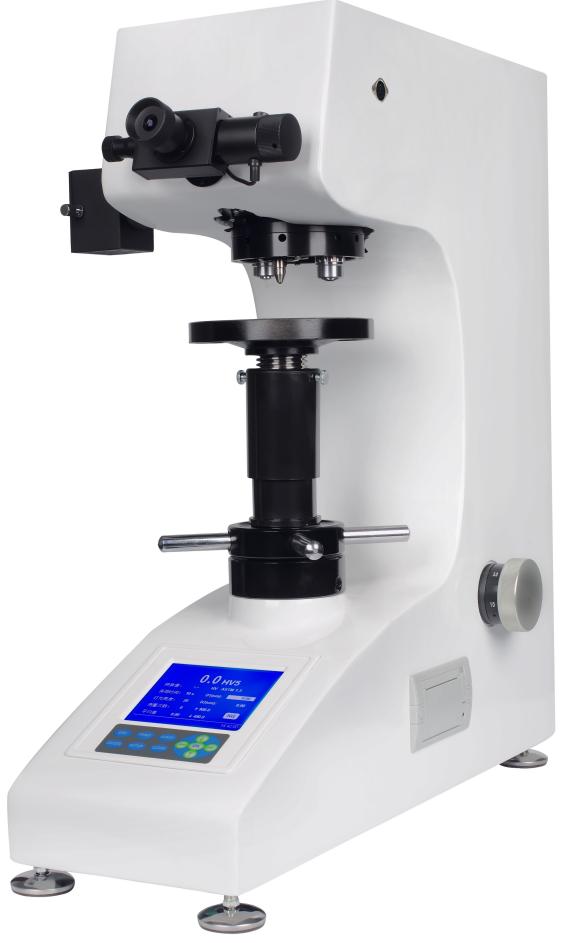

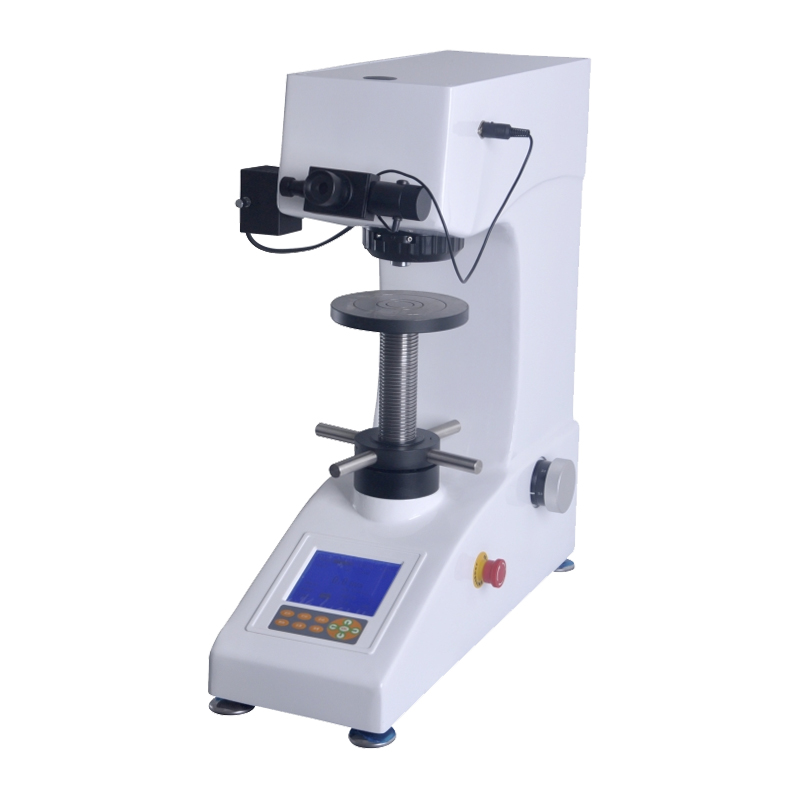

东莞市广信电子科技有限公司 HVS-5Z 数显维氏硬度计，采用一体化铸铝机身 + 砝码加载 + 5 吋LCD 菜单式控制 + 物镜/压头自动转塔 + 压痕对角线编码器输入，自动完成“加载—保荷—卸载—压痕测量—HV/HK 换算—打印存档”，是金相实验室、热处理车间、电镀/渗层工艺线、第三方材料检测机构测定小负荷维氏硬度的桌面级仪器。

一、适用标准与计量依据

HVS-5Z数显维氏硬度计的压头几何（136° 正四棱锥金刚石）、试验力阶梯、保荷控制与压痕测量方式可衔接：

◆GB/T 4340.1-2024《金属材料维氏硬度试验第1部分：试验方法》（2024-12-01 实施，MOD ISO 6507-1:2023）——维氏硬度试验方法主标

◆GB/T 4340.2-2025《金属材料维氏硬度试验第2部分：硬度计的检验与校准》（2025-10-01 实施，MOD ISO 6507-2:2018）——硬度计、压头、对角线测量系统的检验与校准依据

◆GB/T 4340.3-2025《第3部分：标准硬度块的标定》

◆GB/T 9790-2021《金属材料金属及其他无机覆盖层的维氏和努氏显微硬度试验》（垂直/截面测镀层、喷涂层、阳极氧化层；已被 GB/T 4340.1-2024 部分代替，但覆盖层场景仍作方法参照）

◆JJG 151《金属维氏硬度计检定规程》——出厂检定、周期计量、期间核查依据

◆ISO 6507-1 / ISO 6507-2 / ISO 6507-3——国际维氏硬度体系

◆ASTM E384《Standard Test Method for Microindentation Hardness of Materials》——美标维氏/努氏显微压痕参照

努氏选配：HK 标尺按努氏压头（长菱形锥）方法执行，适合玻璃、陶瓷、玛瑙、宝石、极薄覆盖层

二、工作原理（小负荷维氏压痕法）

以 2.94 N（0.3 kgf）到 49.0 N（5 kgf）之间六档试验力，将 136° 正四棱锥金刚石压头压入试样表面，保荷 5–60 s 后卸载，测量压痕两对角线 d₁、d₂，按：

HV = 0.1891 × F / d²

（F：N；d：两对角线算术平均，mm）

HVS-5Z数显维氏硬度计的差异化在于：不是人眼在目镜里估对角线，而是 10× 测微目镜 + 编码器输入 D1/D2，减少人为读数误差；自动转塔让“观察物镜 → 压头加载 → 测量物镜”一键完成，避免手动转塔震动导致压痕移位。

三、核心结构与卖点

◆一体化铸铝机身：不变形、不位移，汽车烤漆工艺，台面刚性和长期稳定性优于板焊机壳

◆砝码加载结构：力值稳定，不受电子加力温漂影响，适合小负荷段

5 吋 LCD 大屏：菜单式结构，HV/HK 标尺切换，硬度值、D1、D2、保荷时间、次数、均值直接显示

◆自动转塔：10× 观察物镜 / 20× 测量物镜 / 维氏压头自动切换，定位准、效率高

◆编码器输入压痕对角线：替代纯人眼读数，减少主观误差

◆20 级光源调节：不同材料表面反射不同，亮度可调，压痕边界更清晰

◆硬度换算：HV ↔ 洛氏 / 表面洛氏 / 布氏等标尺转换

◆内置打印机：测试结果、统计数据、处理结论现场出单

◆选配 CCD 测量系统：电脑屏看压痕、自动/半自动测对角线、存压痕图、出硬度梯度曲线

◆选配努氏压头 / XY 工作台 / 细丝夹持台：陶瓷、宝石、细线、箔材都能测

◆出厂按 GB/T 4340.2-2025 思路调试：配标准硬度块做示值核查，可纳入 ISO 9001 量仪台账

四、主要技术参数

项目	HVS-5Z 指标
试验力	0.3/0.5/1/2/3/5Kgf（2.94/4.90/9.80/19.6/29.4/49.0 N）
硬度标尺	HV（维氏）、HK（努氏，选配）
测量范围	8 – 2900 HV
总放大倍数	观察/测量 100×，测量 200×
最小测量单位	0.0625 μm（20× 物镜）；0.125 μm（10× 物镜）
保荷时间	5 – 60 s 可调（1 s 为单位）
加荷控制	自动（加荷—保荷—卸荷）
物镜/压头	10×、20× 物镜各 1 只；维氏压头 1 只；自动转塔
测量目镜	10× 数显测微目镜
试件最大高度	165 mm
压头中心到内壁	130 mm
数据输出	内置打印机
电源	AC 220 V ±5%，50/60 Hz
重量	约 45 kg
执行/计量依据	GB/T 4340.1-2024、GB/T 4340.2-2025、GB/T 4340.3-2025、GB/T 9790-2021、JJG 151、ISO 6507、ASTM E384
标准配置	主机 1、维氏压头 1、10×/20× 物镜各 1、10× 测微目镜 1、硬度块 2大/中/V 试台各 1、砝码 3、电源线/说明书/合格证
可选附件	XY 工作台、CCD 测量系统、努氏压头、细丝夹持台
