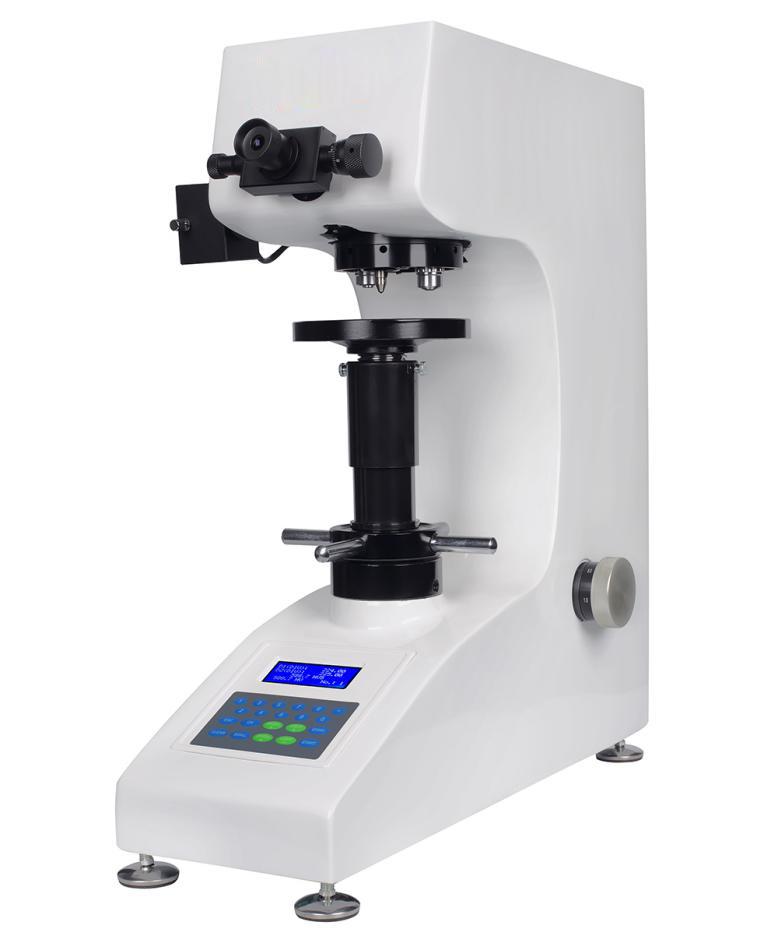

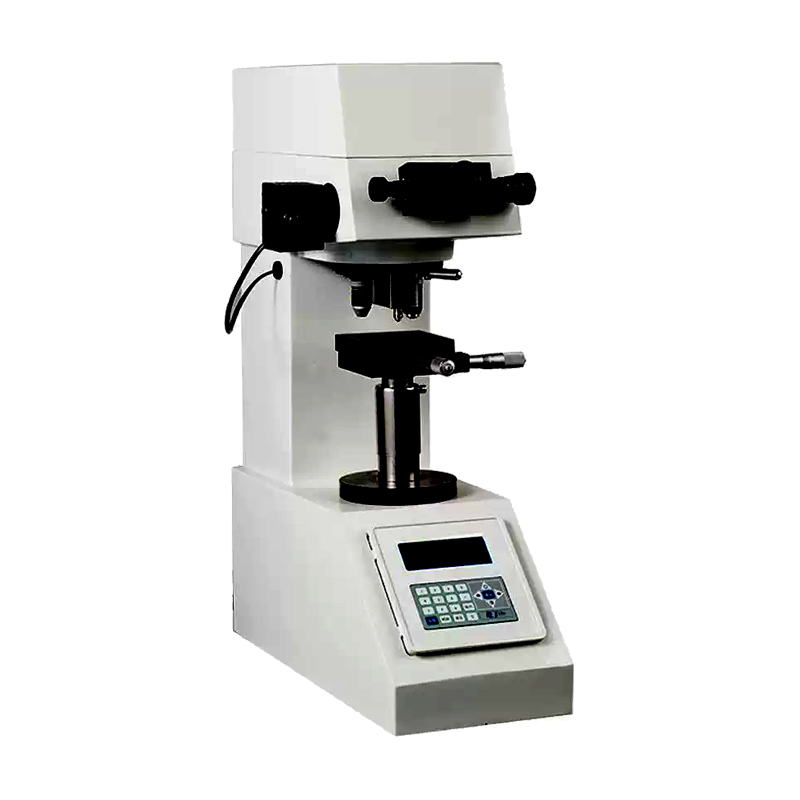

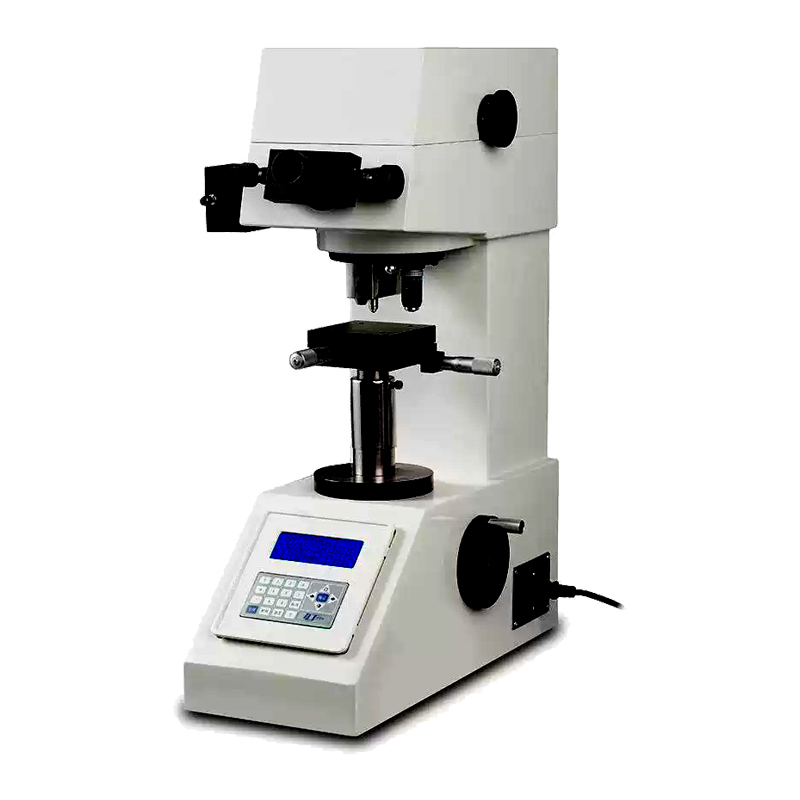

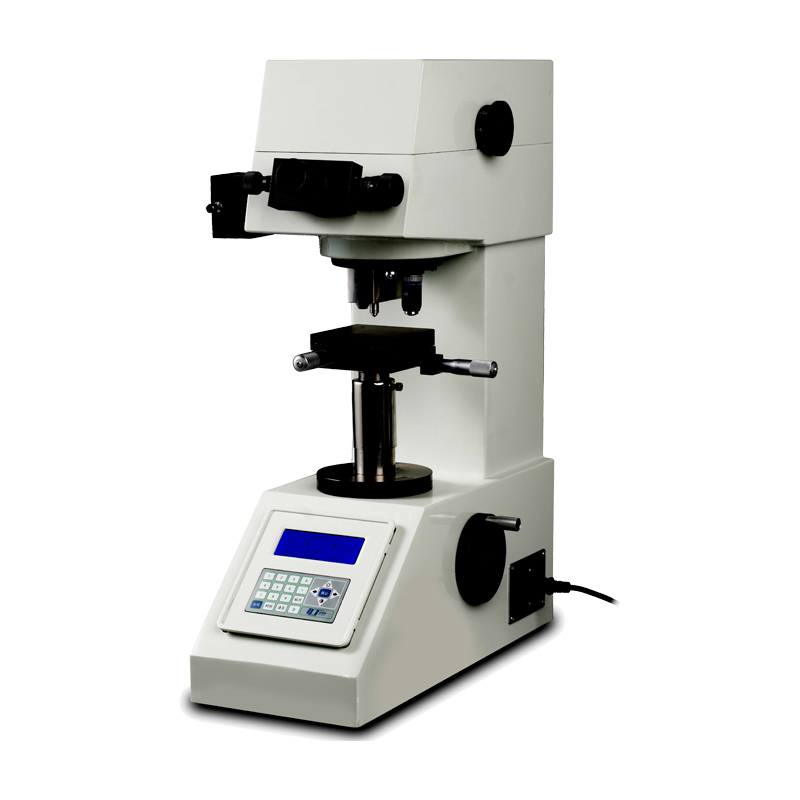

HV-5 小负荷维氏硬度计｜砝码加荷式薄件与表面处理层硬度检测平台

在金属材料研究、热处理质控、表面工程（渗氮/渗碳/电镀/喷涂）以及薄板带钢、微小机械零件制造中，常规维氏（≥9.807 N）压痕偏大、显微维氏（<1.961 N）对超薄件又易穿透——小负荷维氏（1.961 N ≤ F < 9.807 N，并向上延伸至 49.03 N 覆盖部分常规维氏低段）正是衔接这段"薄件+表面层"区间的标尺。东莞市广信电子科技有限公司推出的 HV-5 小负荷维氏硬度计，采用砝码直接加荷结构 + 高精度光学测微系统 + 精密坐标试台，自动完成加载—保荷—卸载—压痕对角线测量，是金相实验室、热处理车间、电镀/喷涂质检室及第三方材料检测机构测定 HV0.2~HV5 标尺的基准级桌面仪器。

概念边界：按 GB/T 4340.1-2024 术语，1.961 N≤F<9.807 N 为"小负荷维氏"，F≥9.807 N 为"维氏"；HV-5 的 49.03 N（5 kgf）档已跨入常规维氏低段，因此本机实为小负荷—常规维氏一体机，可覆盖 HV0.2/HV0.3/HV0.5/HV1/HV2/HV2.5/HV3/HV5 全部标尺。

一、适用标准与计量依据

HV-5 的压头几何（136°正四棱锥金刚石）、试验力阶梯、保荷控制与压痕测量方式可衔接以下现行规范：

◆试验方法：GB/T 4340.1-2024《金属材料 维氏硬度试验 第1部分：试验方法》（修改采用 ISO 6507-1:2023）、ISO 6507-1:2023、ASTM E92-23《Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials》

◆硬度计检验与校准：GB/T 4340.2-2012（修改采用 ISO 6507-2:2005）、ISO 6507-2:2018、JJG 151-2006《金属维氏硬度计检定规程》（国内实验室高频溯源依据）

◆覆盖层延伸：GB/T 9790-2021（部分被 GB/T 4340.1-2024 代替）《金属材料 金属及其他无机覆盖层的维氏和努氏显微硬度试验》——电镀层、化学镀层、PVD 涂层垂直/截面法判定参照

◆努氏选配：ASTM E384（选配努普压头时参照）

二、工作原理（维氏压痕法）

以选定试验力（1.961~49.03 N 八档之一）将相对面夹角 136° 金刚石正四棱锥压头压入试样表面，保荷 0~99 s 后卸除主负荷，由 100×观察/400×测量物镜读取压痕两条对角线长度D1、D2，按 HV = 0.1891.F/d²（F 单位 N，d 单位 mm）算出维氏硬度值。砝码直接加荷消除杠杆弹簧衰减，坐标试台 0.01 mm 分度支持硬化层横截面梯度打点。

三、核心结构与测控优势

◆砝码直接加荷：8 级试验力由物理砝码组加载，力值长期稳定，无伺服漂移；优于杠杆弹簧式小负荷机。

◆高精度光学测微：100×（观察）+400×（测量）双物镜，最小检测单位 0.25 μm（原厂资料值；选配 CCD 可达更高分辨），压痕对角线读数离散度低。

◆精密坐标试台：100×100 mm 台面、25×25 mm 行程、0.01 mm 分度手轮，适配渗氮层深度梯度（如距表面 0.05 mm 步进打点）。

◆多试台适配：标配坐标试台、细轴试台、薄板试台、平口钳，圆棒/薄片/微小冲压件均可装夹。

◆中英文 LCD 界面：硬度值、试验力、保荷时间、标尺同屏显示；可选配 CCD 图像处理系统自动算 d 值与统计。

◆台式铸铁机体：净重 74.5 kg、试样高 130 mm、压头距壁 110 mm，适配多数机加件与试样块。

四、主要技术参数

五、典型应用场域

◆热处理与表面工程：渗氮层、渗碳层、淬火硬化层、脱碳层横截面深度梯度硬度（HV0.2~HV1 打点）

◆薄板与带钢：0.1~1 mm 冷轧薄板、金属薄片、箔材小负荷维氏，避免透切

◆电镀与涂层：硬铬、镍磷、锌铝合金、PVD/CVD 涂层垂直表面或截面显微维氏（参照 GB/T 9790）

◆微小零件：钟表齿轮、接插件端子、微型螺钉、医疗器械细小件 HV1~HV5

◆陶瓷与硬质合金：低载荷下测烧结碳化钨、氧化铝陶瓷表观维氏硬度

◆科研与第三方检测：材料学院教学、CNAS 力学实验室 JJG 151 周期检定台架
