型号:DS-1
产品用途:主要用于对电工、电子产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下,对产品的物理以及其它相关性能进行测试,测试后,通过鉴定来判断产品的性能是否能够达到要求,以便供产品的设计、改进、鉴定及出厂检验使用。
符合标准:IEC60529、GB4208-2008《外壳防护等级(IP代码)》、GB7000等标准
概述
滴水试验装置,俗称IPX1-2滴水试验装置,滴水试验台,防雨试验设备

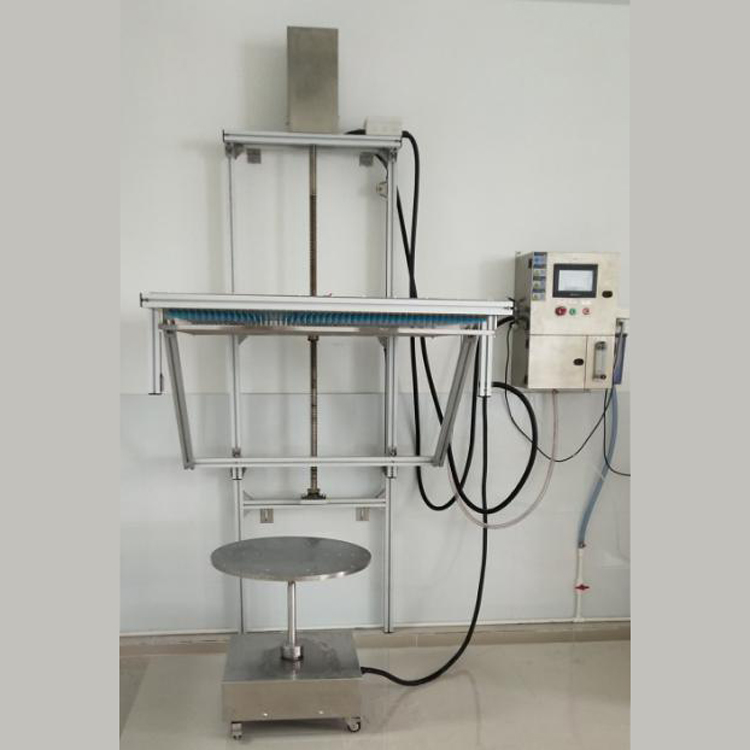

1、DS-1垂直滴水试验装置适用于检测电工电子产品在运输、贮存或使用期间可能遭受垂直降水(来源于自然降雨、渗透或冷凝水)的保持完好的能力。
2、主要用于对电工、电子产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下,对产品的物理以及其它相关性能进行
测试,测试后,通过鉴定来判断产品的性能是否能够达到要求,以便供产品的设计、改进、鉴定及出厂检验使用。
3、IPX1是指防止滴水侵入,对电工电子产品不会造成有害影响。
4、IPX2是指倾斜15°时仍可防止滴水侵入,滴水对电工电子产品不会造成有害影响。
5、IPX1垂直滴水测试是按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm,滴水量为1-1.5mm/min;试验持续时
间:10min。
6、IPX2倾斜15°滴水试验是使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次;滴水量为3-
3.5mm/min;试验持续时间:4×2.5min(共10min)。
DS-1垂直滴水试验装置根据 IEC60529、GB4706、GB4208、GB2423、GB7000 及其它相关标准设计制做,可进行防水等级第二特征数字为 1(IPX1)和 2(IPX2)的电气设备防水试验,用于检测具有防淋雨功能的器具的防护性能,是电器生产厂家、电器气检验部门及专门认证机构所必备的设备。
DS-1垂直滴水试验装置技术参数
滴水箱外形尺寸 | 长(1000mm)×宽(1000mm)×高(45mm) |
滴水箱载水重量 | ≤ 150 kg |
滴水高度 | 200mm~2000mm电动调节高度,可通过自动升降机构实现 |
滴水速度 | 1+0.5mm / min ~ 3+0.5mm / min |
试验时间 | 0.01S~99h99min可预置 |
转盘直径 | φ600mm(可根据客户要求订做) |
转盘速度 | 约1 转/分钟 |
转盘角度 | 水平或倾斜 15°角 |
底盘承受重量 | ≤100kg |
立柱承受重量 | ≤50kg |
滴水箱材质 | 采用不锈钢材料制做, |
材质 | 滴水箱材质:SUS#304 不锈钢,机体:工业铝合金型材 |
机型结构 | 控制箱及机体均安装于墙上 |
电源 | AC220V / 50Hz |
