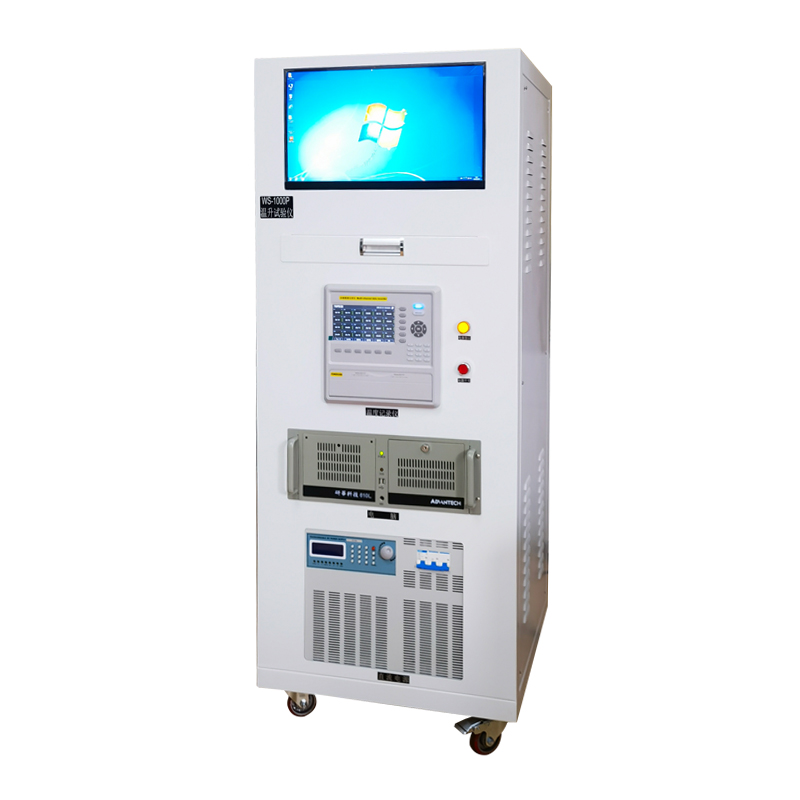

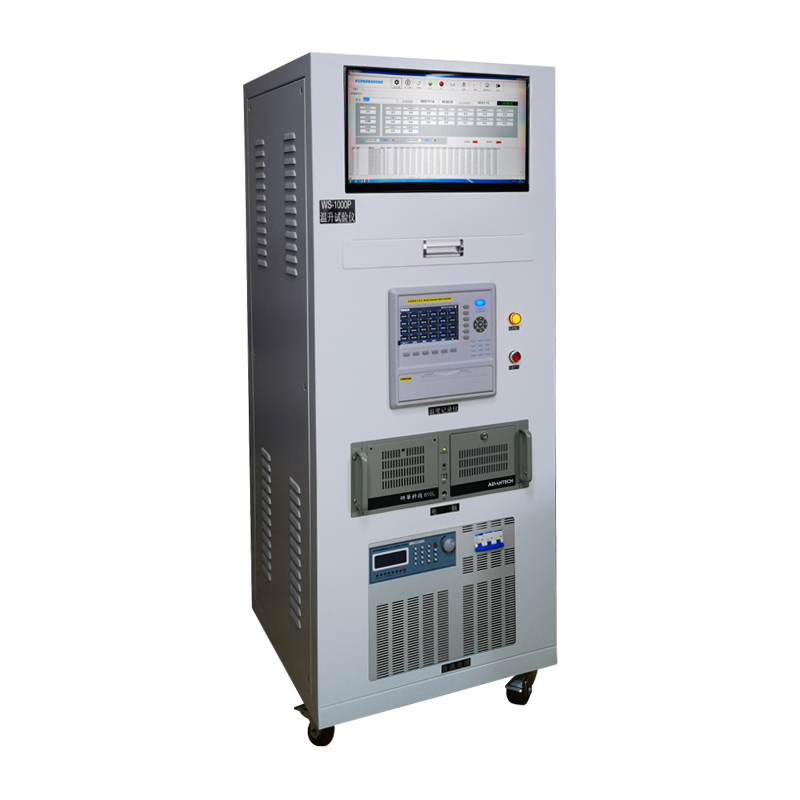

型号：WS-500A

产品用途：用于考核电器附件在接上负载电流时其表面发热情况，器件温升是否符合标准的要求。

符合标准：GB/T20234.1-2015 GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884

概述：

WS-500A温升试验仪亦可做充电枪温升试验；依据GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》、GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884及其他电器附件的有关标准研制而成。GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》6.13表面温度和端子温升要求:

a、供电插头和车辆插头的抓握部位,其允许的最高温度不应超过:金属部件50℃,非金属部件60℃

b、供电插头和车辆插头可以接触的非抓握部位允许温度不应超过:金属部件60℃,非金属部件85℃

c、端子的温升不超过50K

技术特性：

1、WS-500A温升试验仪由负载电流调节部分、温度采集部分和数据处理软件部分三部份组成；

2、温升记录仪能自动扫描、自动记录、打印测试温度数据，通过专业数据处理软件可以生成各种报表，能以曲线、数字、棒图、总览、报警、历史

  画面显示且能打印；具有加电流时间与停止时间(0~99 .99S/M/H)设定，可以设定通过电流负载时间与不加负载时间等功能；并周期性循环工作

  等功能（选项）。

3、特别适合电动汽车充电枪的插头插座温升试验；

功能

1、试验电流：DC0-500A连续可调

2、输出电压：DC0-10V连续可调

3、测试工位：一个

4、测试模式：连续模式/通断模式

5、温度通道：8通道（一通道记录电流，一通道记录环境温度，六通道记录产品温升;自动记录、打印测试温度，通过数据处理软件可以生成各种

  报表，能以曲线、数字、棒图、总览、报警、历史画面显示且能编辑和打印）

6、温度测试范围：-50℃～260℃

7、温度记录仪存储时间：1S-999S可调

8、外形尺寸：630×750×1700mm(宽×深×高)

9、重量：约100Kg

负载电流调节部分：

GX10-500大功率负载电源内部采用IGBT模块调整模式，具体高效能、高精度、高稳定性等特性，主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。

温度采集部分

概述

触摸屏温升记录仪主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、数据采集板、信号输出板、大容量FLASH等构成：

◆可配备不同类型的智能数据采集控制板，根据应用要求选择。

◆内置大容量FLASH，可通过U盘快速将FLASH中的数据下载到U盘再转存到计算机中。可订制2G字节容量，存储更多数据， 最快1秒记录一次所有通道的数据。

◆数字显示界面、棒图显示画面、实时（历史）曲线画面、报警数据页面。

◆历史曲线读数光标功能。

◆可参数设置多点报警功能。

特点

◆不需要笔和纸记录，日常维护工作量非常小，运行费用低；

◆采用高亮度触控彩色TFT液晶屏，CCFL背光、画面清晰；

◆采用ARM微处理器，可同时实现多路（最高支持64路以及更多路）信号采集、记录、显示和报警；

◆采用70MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；

◆全隔离万能输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；

◆显示工程量数据的数值范围更宽可显示6位数值：-999，99~1999.99；

◆可以进行参数设置、显示工程位号，工程单位，有流量累积等功能；

◆配备标准USB2.0接口。可使用鼠标键盘方便操作，输出历史数据转存快捷方便；

◆标准串行通讯接口，带光偶隔离的RS485和 RS232C以及以太网；

◆支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持其它组态软件；

◆采用国际名牌开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；

显示

◆7寸彩色TFT触摸 LCD

◆数显画面、棒图画面、实时（历史）曲线画面、报警显示画面共四个基本画面。(8通道含有综合界面)

◆数字显示范围-999.99~1999.99，24位AD转换器；
◆实时曲线记录间隔1秒~9999秒，对应整屏曲线时间30秒~300分；
◆历史曲线查看间隔从1秒到9999秒连续可设。

温度采集仪技术参数

DAQLOGGER数据处理软件

DAQLOGGER保存的数据文件以及通过RS232、以太网等方式传输到电脑，都可以利用此软件进行再显示、文件编辑或打印输出。

标准配置

1、10V/500A大功率直流电源一台

2、8通道温升记录仪一台

3、温度测试线(OMEGA)16米（已连接在记录仪上）

4、数据处理软件一套

5、电脑（联想）一套

6、高温导热胶一套
